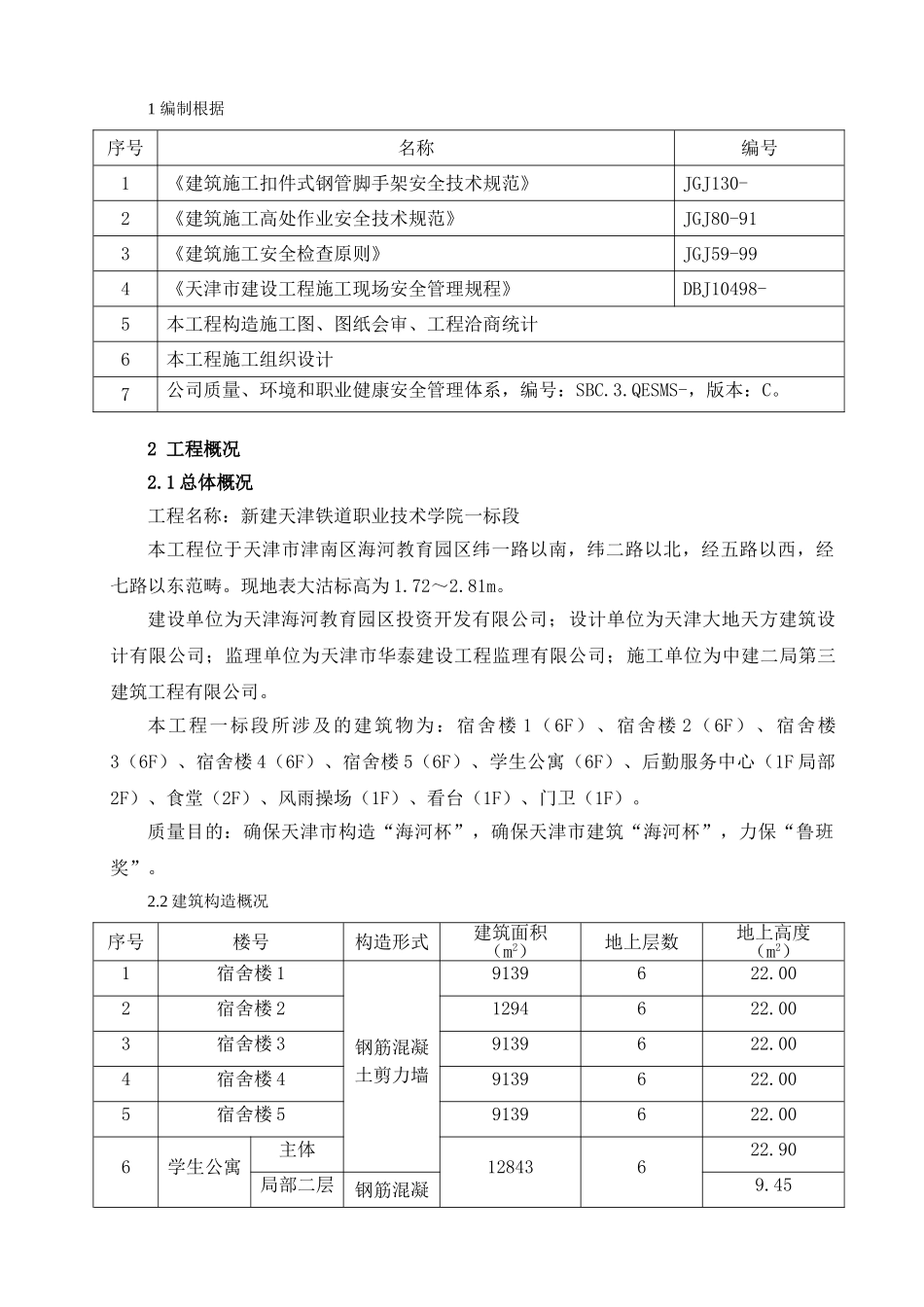

1 编制根据序号名称编号1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2《建筑施工高处作业安全技术规范》JGJ80-913《建筑施工安全检查原则》JGJ59-994《天津市建设工程施工现场安全管理规程》DBJ10498-5本工程构造施工图、图纸会审、工程洽商统计6本工程施工组织设计7公司质量、环境和职业健康安全管理体系，编号：SBC.3.QESMS-，版本：C。2 工程概况2.1 总体概况工程名称：新建天津铁道职业技术学院一标段本工程位于天津市津南区海河教育园区纬一路以南，纬二路以北，经五路以西，经七路以东范畴。现地表大沽标高为 1.72～2.81m。建设单位为天津海河教育园区投资开发有限公司；设计单位为天津大地天方建筑设计有限公司；监理单位为天津市华泰建设工程监理有限公司；施工单位为中建二局第三建筑工程有限公司。本工程一标段所涉及的建筑物为：宿舍楼 1（6F）、宿舍楼 2（6F）、宿舍楼3（6F）、宿舍楼 4（6F）、宿舍楼 5（6F）、学生公寓（6F）、后勤服务中心（1F 局部2F）、食堂（2F）、风雨操场（1F）、看台（1F）、门卫（1F）。质量目的：确保天津市构造“海河杯”，确保天津市建筑“海河杯”，力保“鲁班奖”。2.2 建筑构造概况序号楼号构造形式建筑面积（m2）地上层数地上高度（m2）1宿舍楼 1钢筋混凝土剪力墙9139622.002宿舍楼 21294622.003宿舍楼 39139622.004宿舍楼 49139622.005宿舍楼 59139622.006学生公寓主体12843622.90局部二层钢筋混凝9.45土框架7后勤服务中心409929.008食堂6821210.059风雨操场2452113.9510看台110018.8511门卫75416.403 马道搭设3.1 马道定位根据本工程实际状况，只在宿舍楼 1~5、学生公寓设立马道，随构造外架同时进行搭设至工作面，具体定位详见后附图 1~6。3.2 马道构造规定3.2.1 搭设“之”字形马道，应横平竖直并分布均匀，步距 1500mm（为满足规范规定，第 2、3 步距调节为 1400mm、1300mm），马道宽度 1000mm，坡度（高：长）1:3，平台尺寸为 1500mm×mm，马道两侧及平台外围均应设立栏杆及挡脚板，栏杆高度为 1.2m，挡脚板高度为 200mm，马道上满铺 200 宽、50mm 厚的脚手板，板上钉木防滑条，间距 300mm。拉杆、踢脚板表面刷红白警示色油漆。3.2.2 平台外围和端部均应设立连墙件，具体设立方式详见外架搭设方案，每两步应加设水平斜杆。3.2.3 马道四周满挂密目安全网，马道侧立面应设立剪刀撑和横向斜撑，搭设方式详见外架搭设方案，表面刷红白警示色油漆。具体搭...
