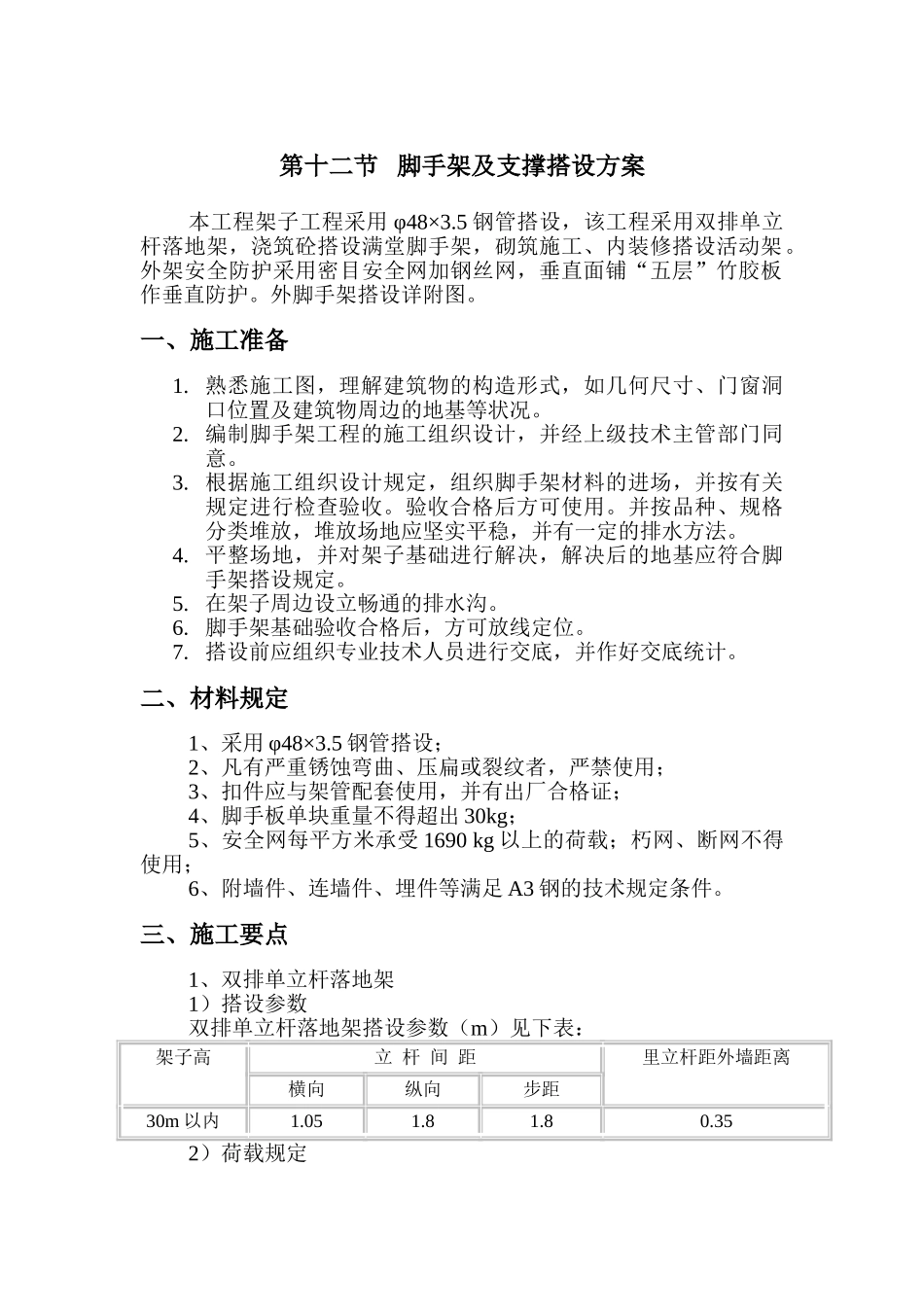

第十二节 脚手架及支撑搭设方案本工程架子工程采用 φ48×3.5 钢管搭设，该工程采用双排单立杆落地架，浇筑砼搭设满堂脚手架，砌筑施工、内装修搭设活动架。外架安全防护采用密目安全网加钢丝网，垂直面铺“五层”竹胶板作垂直防护。外脚手架搭设详附图。一、施工准备1. 熟悉施工图，理解建筑物的构造形式，如几何尺寸、门窗洞口位置及建筑物周边的地基等状况。2. 编制脚手架工程的施工组织设计，并经上级技术主管部门同意。3. 根据施工组织设计规定，组织脚手架材料的进场，并按有关规定进行检查验收。验收合格后方可使用。并按品种、规格分类堆放，堆放场地应坚实平稳，并有一定的排水方法。4. 平整场地，并对架子基础进行解决，解决后的地基应符合脚手架搭设规定。5. 在架子周边设立畅通的排水沟。6. 脚手架基础验收合格后，方可放线定位。7. 搭设前应组织专业技术人员进行交底，并作好交底统计。二、材料规定1、采用 φ48×3.5 钢管搭设；2、凡有严重锈蚀弯曲、压扁或裂纹者，严禁使用；3、扣件应与架管配套使用，并有出厂合格证；4、脚手板单块重量不得超出 30kg；5、安全网每平方米承受 1690 kg 以上的荷载；朽网、断网不得使用；6、附墙件、连墙件、埋件等满足 A3 钢的技术规定条件。三、施工要点1、双排单立杆落地架1）搭设参数双排单立杆落地架搭设参数（m）见下表：架子高立 杆 间 距里立杆距外墙距离横向纵向步距30m 以内1.051.81.80.352）荷载规定1) 主体构造施工，每步架上的荷载不超出 270kg/m2。装修阶段每步架上荷载不超出 200kg/m2，同时，操作层最少间隔三步架。2) 扣件紧固力要达成 70N.m。3）脚手架搭设次序：土方回填→地基解决→安放垫木、底座→竖立杆同时安扫地杆→搭设水平杆→搭设剪刀撑→铺脚手板→安踢脚板及栏杆→挂安全网4）脚手架基础规定由于本工程外脚手架均置于回填土上，因另外脚手架的搭设一定要谨慎。（1）回填土一定要分层扎实，压实系数不不大于 0.95。（2）回填土上距外墙边沿铺 200 厚、宽碎石，压实。（3）脚手架立杆下沿纵向铺设通长 50 厚木板或预 250×300×150 砼块。（4）沿脚手架四周设立排水沟。（5）垫板不晃动，底座不滑动、不下沉。5）脚手架搭设要点（1）搭设原则：横平竖直，连结安全、防护可靠。（2）脚手架搭设允许偏差应满足有关规定规定。（3）每道剪刀撑宽度为 4 跨 4 步，剪刀撑之间间距不不不大于 15m。（4）连接点为垂直方向每隔两步，水平...
