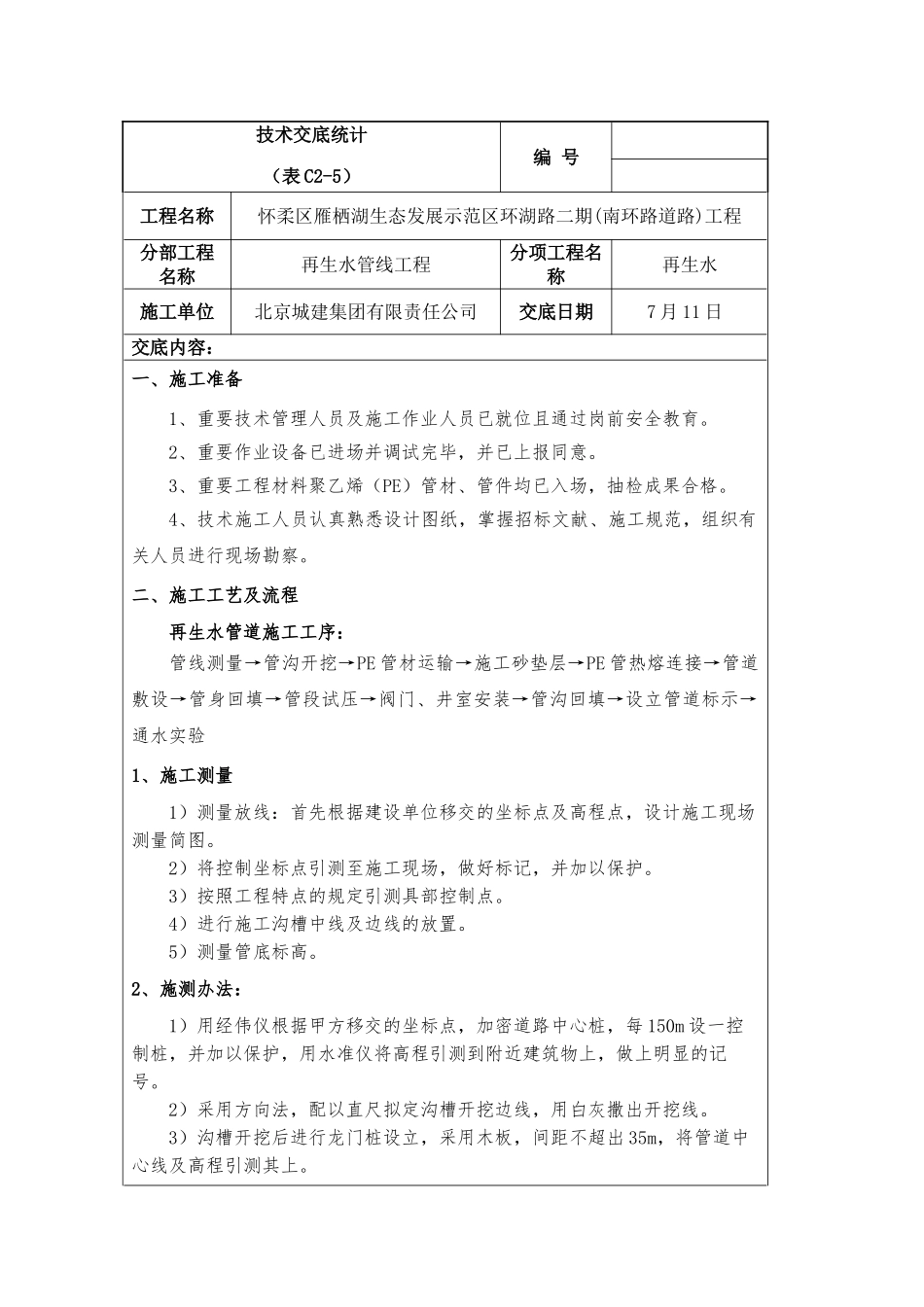

技术交底统计编 号（表 C2-5）工程名称怀柔区雁栖湖生态发展示范区环湖路二期(南环路道路)工程分部工程名称再生水管线工程分项工程名称再生水施工单位北京城建集团有限责任公司交底日期7 月 11 日交底内容：一、施工准备 1、重要技术管理人员及施工作业人员已就位且通过岗前安全教育。2、重要作业设备已进场并调试完毕，并已上报同意。3、重要工程材料聚乙烯（PE）管材、管件均已入场，抽检成果合格。4、技术施工人员认真熟悉设计图纸，掌握招标文献、施工规范，组织有关人员进行现场勘察。二、施工工艺及流程再生水管道施工工序： 管线测量→管沟开挖→PE 管材运输→施工砂垫层→PE 管热熔连接→管道敷设→管身回填→管段试压→阀门、井室安装→管沟回填→设立管道标示→通水实验1、施工测量 1）测量放线：首先根据建设单位移交的坐标点及高程点，设计施工现场测量简图。 2）将控制坐标点引测至施工现场，做好标记，并加以保护。 3）按照工程特点的规定引测具部控制点。 4）进行施工沟槽中线及边线的放置。 5）测量管底标高。2、施测办法： 1）用经伟仪根据甲方移交的坐标点，加密道路中心桩，每 150m 设一控制桩，并加以保护，用水准仪将高程引测到附近建筑物上，做上明显的记号。 2）采用方向法，配以直尺拟定沟槽开挖边线，用白灰撒出开挖线。 3）沟槽开挖后进行龙门桩设立，采用木板，间距不超出 35m，将管道中心线及高程引测其上。3、沟槽开挖的施工办法：施工现场路基填方距路床顶 80cm~100cm，路面构造层厚度为 56cm，满足管线埋深 1.2m
