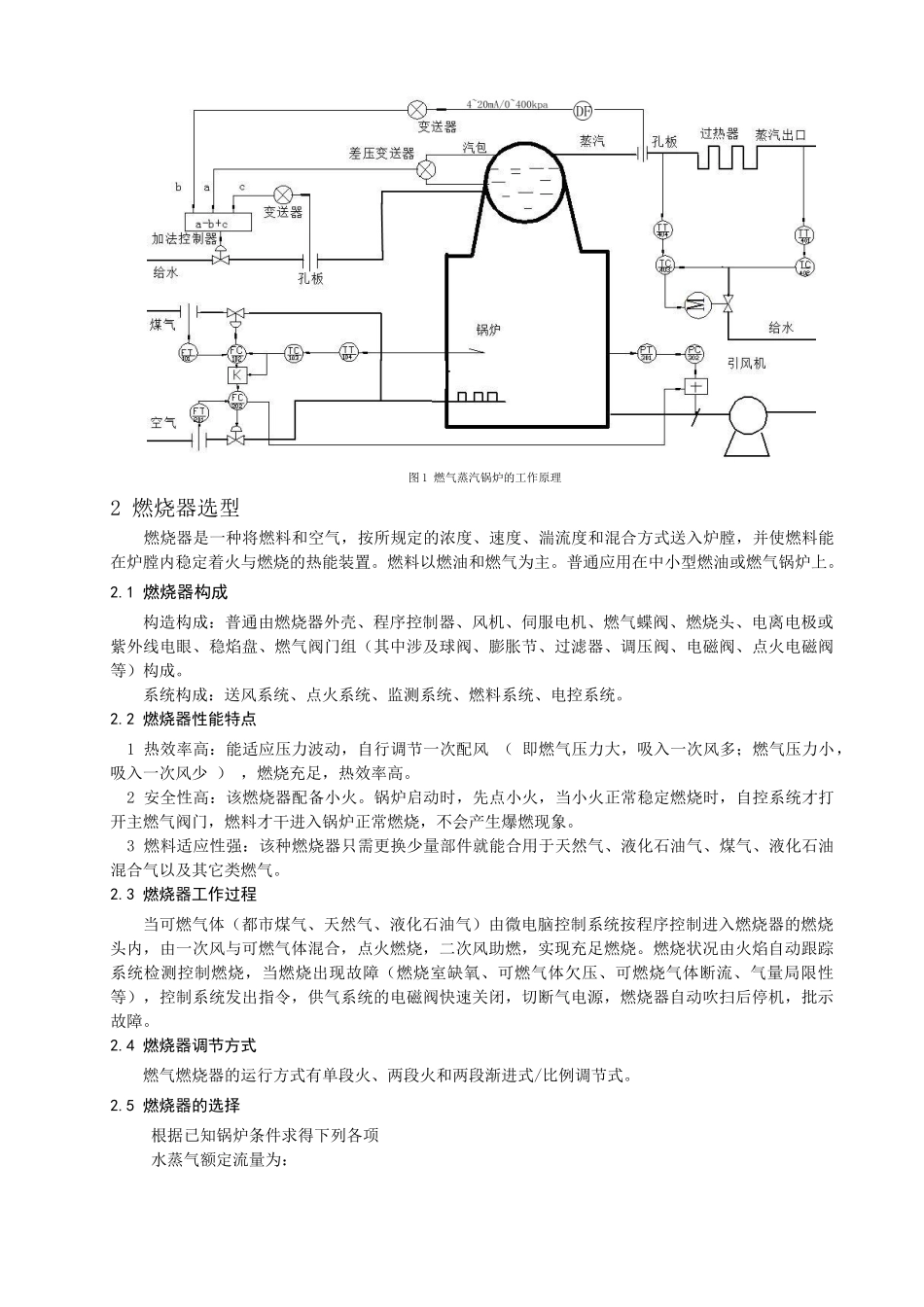

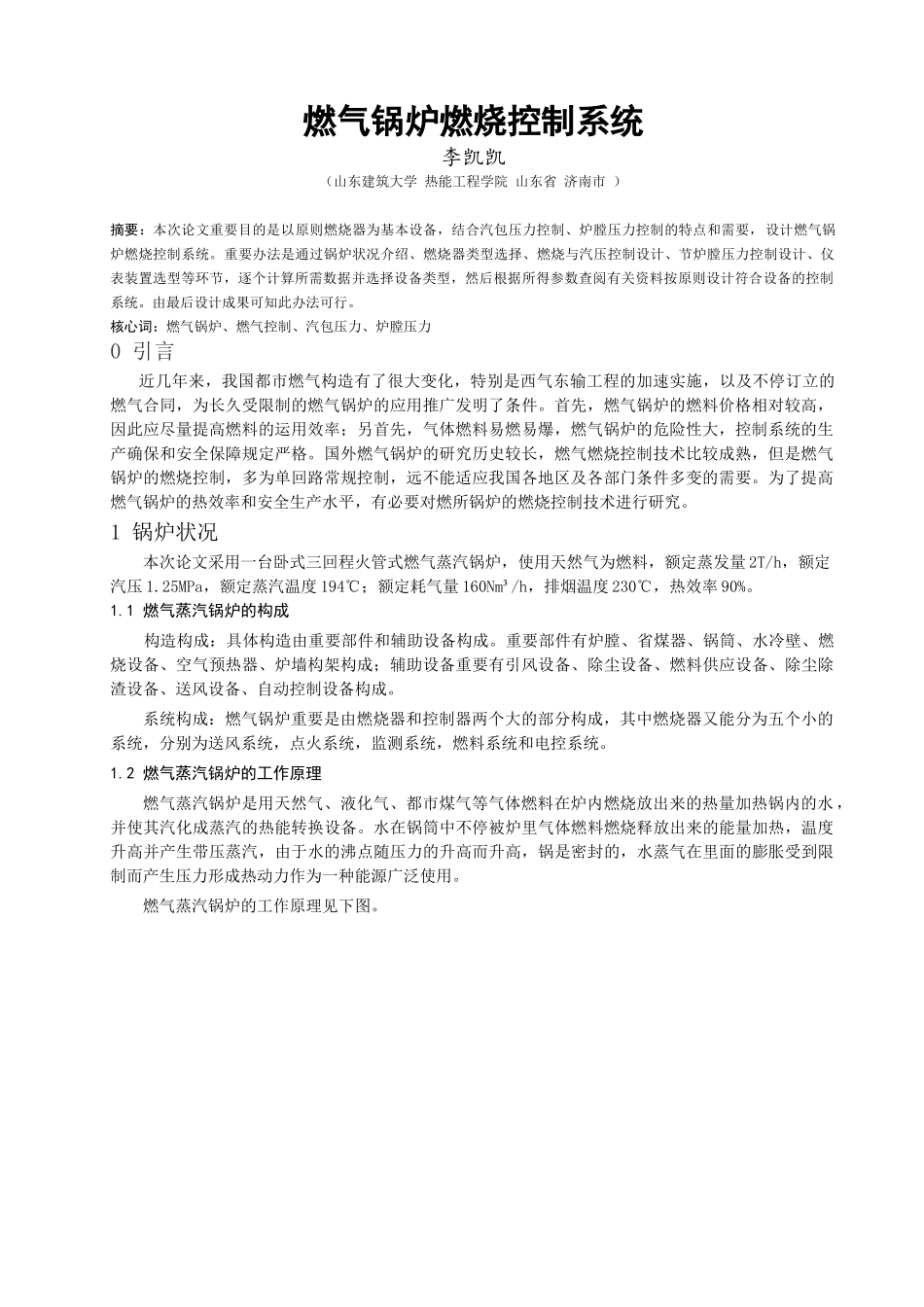

燃气锅炉燃烧控制系统李凯凯（山东建筑大学 热能工程学院 山东省 济南市 ）摘要：本次论文重要目的是以原则燃烧器为基本设备，结合汽包压力控制、炉膛压力控制的特点和需要，设计燃气锅炉燃烧控制系统。重要办法是通过锅炉状况介绍、燃烧器类型选择、燃烧与汽压控制设计、节炉膛压力控制设计、仪表装置选型等环节，逐个计算所需数据并选择设备类型，然后根据所得参数查阅有关资料按原则设计符合设备的控制系统。由最后设计成果可知此办法可行。核心词：燃气锅炉、燃气控制、汽包压力、炉膛压力0 引言 近几年来，我国都市燃气构造有了很大变化，特别是西气东输工程的加速实施，以及不停订立的燃气合同，为长久受限制的燃气锅炉的应用推广发明了条件。首先，燃气锅炉的燃料价格相对较高，因此应尽量提高燃料的运用效率；另首先，气体燃料易燃易爆，燃气锅炉的危险性大，控制系统的生产确保和安全保障规定严格。国外燃气锅炉的研究历史较长，燃气燃烧控制技术比较成熟，但是燃气锅炉的燃烧控制，多为单回路常规控制，远不能适应我国各地区及各部门条件多变的需要。为了提高燃气锅炉的热效率和安全生产水平，有必要对燃所锅炉的燃烧控制技术进行研究。1 锅炉状况 本次论文采用一台卧式三回程火管式燃气蒸汽锅炉，使用天然气为燃料，额定蒸发量 2T/h，额定汽压 1.25MPa，额定蒸汽温度 194℃；额定耗气量 160Nm³/h，排烟温度 230℃，热效率 90%。1.1 燃气蒸汽锅炉的构成 构造构成：具体构造由重要部件和辅助设备构成。重要部件有炉膛、省煤器、锅筒、水冷壁、燃烧设备、空气预热器、炉墙构架构成；辅助设备重要有引风设备、除尘设备、燃料供应设备、除尘除渣设备、送风设备、自动控制设备构成。系统构成：燃气锅炉重要是由燃烧器和控制器两个大的部分构成，其中燃烧器又能分为五个小的系统，分别为送风系统，点火系统，监测系统，燃料系统和电控系统。1.2 燃气蒸汽锅炉的工作原理燃气蒸汽锅炉是用天然气、液化气、都市煤气等气体燃料在炉内燃烧放出来的热量加热锅内的水 ，并使其汽化成蒸汽的热能转换设备。水在锅筒中不停被炉里气体燃料燃烧释放出来的能量加热，温度升高并产生带压蒸汽，由于水的沸点随压力的升高而升高，锅是密封的，水蒸气在里面的膨胀受到限制而产生压力形成热动力作为一种能源广泛使用。燃气蒸汽锅炉的工作原理见下图。图 1 燃气蒸汽锅炉的工作原理2 燃烧器选型 燃烧器是一种将燃料和空气，按所规定的浓度、...
