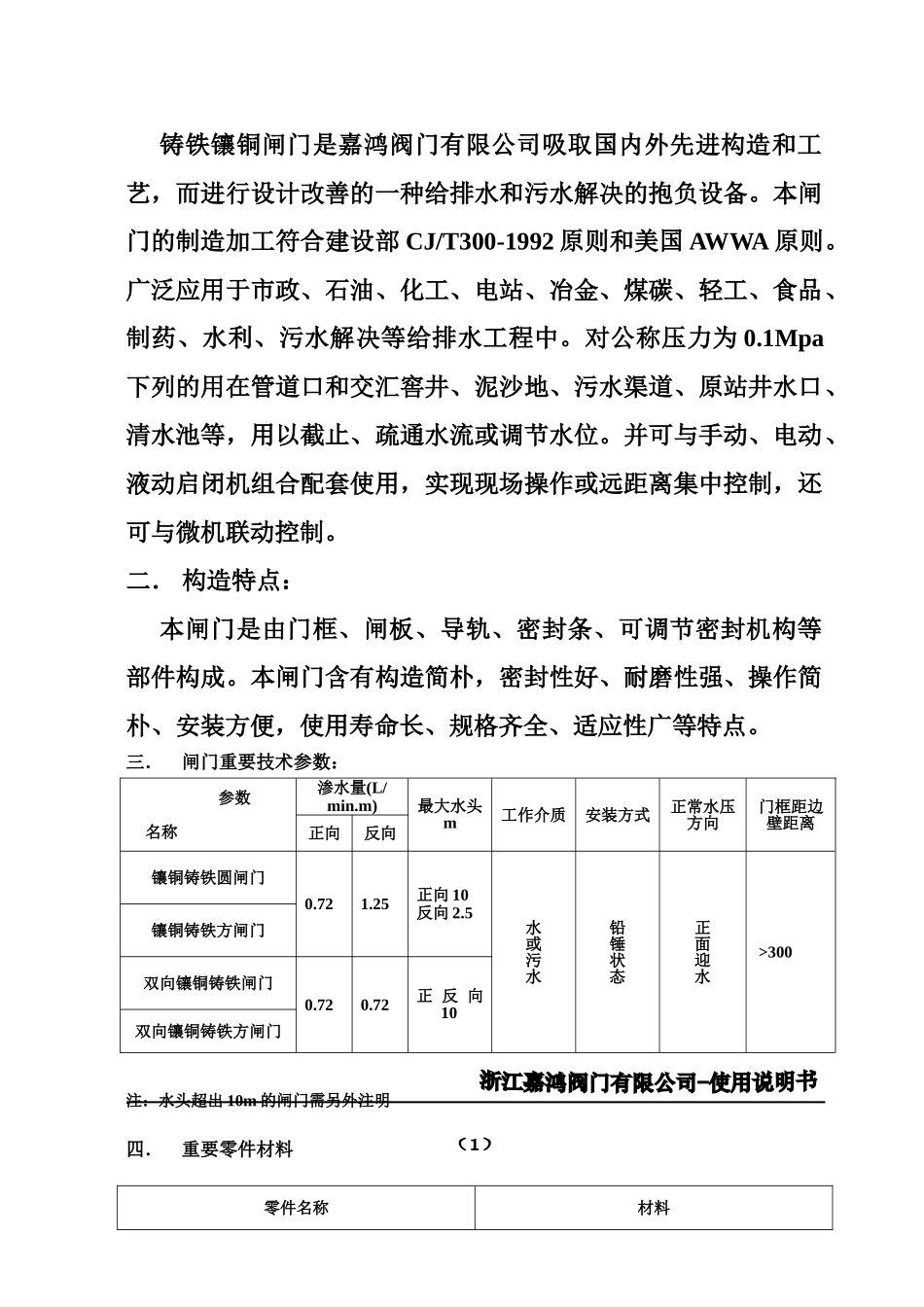

铸铁镶铜闸门嘉鸿阀门有限公司 铸铁镶铜闸门一． 概述及用途:铸铁镶铜闸门是嘉鸿阀门有限公司吸取国内外先进构造和工艺，而进行设计改善的一种给排水和污水解决的抱负设备。本闸门的制造加工符合建设部 CJ/T300-1992 原则和美国 AWWA 原则。广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水解决等给排水工程中。对公称压力为 0.1Mpa下列的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。二． 构造特点：本闸门是由门框、闸板、导轨、密封条、可调节密封机构等部件构成。本闸门含有构造简朴，密封性好、耐磨性强、操作简朴、安装方便，使用寿命长、规格齐全、适应性广等特点。三．闸门重要技术参数：注：水头超出 10m 的闸门需另外注明四．重要零件材料零件名称材料参数名称渗水量(L/min.m)最大水头m工作介质安装方式正常水压方向门框距边壁距离正向反向镶铜铸铁圆闸门0.721.25正向 10反向 2.5水或污水铅锤状态正面迎水 >300镶铜铸铁方闸门双向镶铜铸铁闸门0.720.72正 反 向10双向镶铜铸铁方闸门门框、闸板、Ht200螺杆1Cr18,2Cr13,Ni9Ti13,.304,316密封面Zcu8-2-2五．安装形式：六．启闭机与闸门布置：注：1、水头(H)指最高水位至闸门底部高度；2、以上表中启闭力为承受正压力状态下；3、表中吨位已含闸板自重，不含予启力；4、预气力大小与闸门的 块数量，斜度及加工精度有关，普通为启动力的 60%~100%；5、选用启闭机的力普通取 1.6~2 倍的启动力；6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。七． 安装事宜： 1、 安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，与否在运输装卸中引发松动，它们的接茬与否错牙，要调节成一种平面，检查闸板与闸槽的间隙，确保闸槽与闸板的间隙不不不大于 0.08mm，如有间隙能够调节闭紧装置。上紧各连接螺栓。 2、 安装时闸门整体竖入预留槽，在两边立框的下面垫上调节垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。 3、 浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底去除，以避免灰浆凝固后影响闸门启闭。 4、 去除加固物。闸门出厂前，为使闸...
