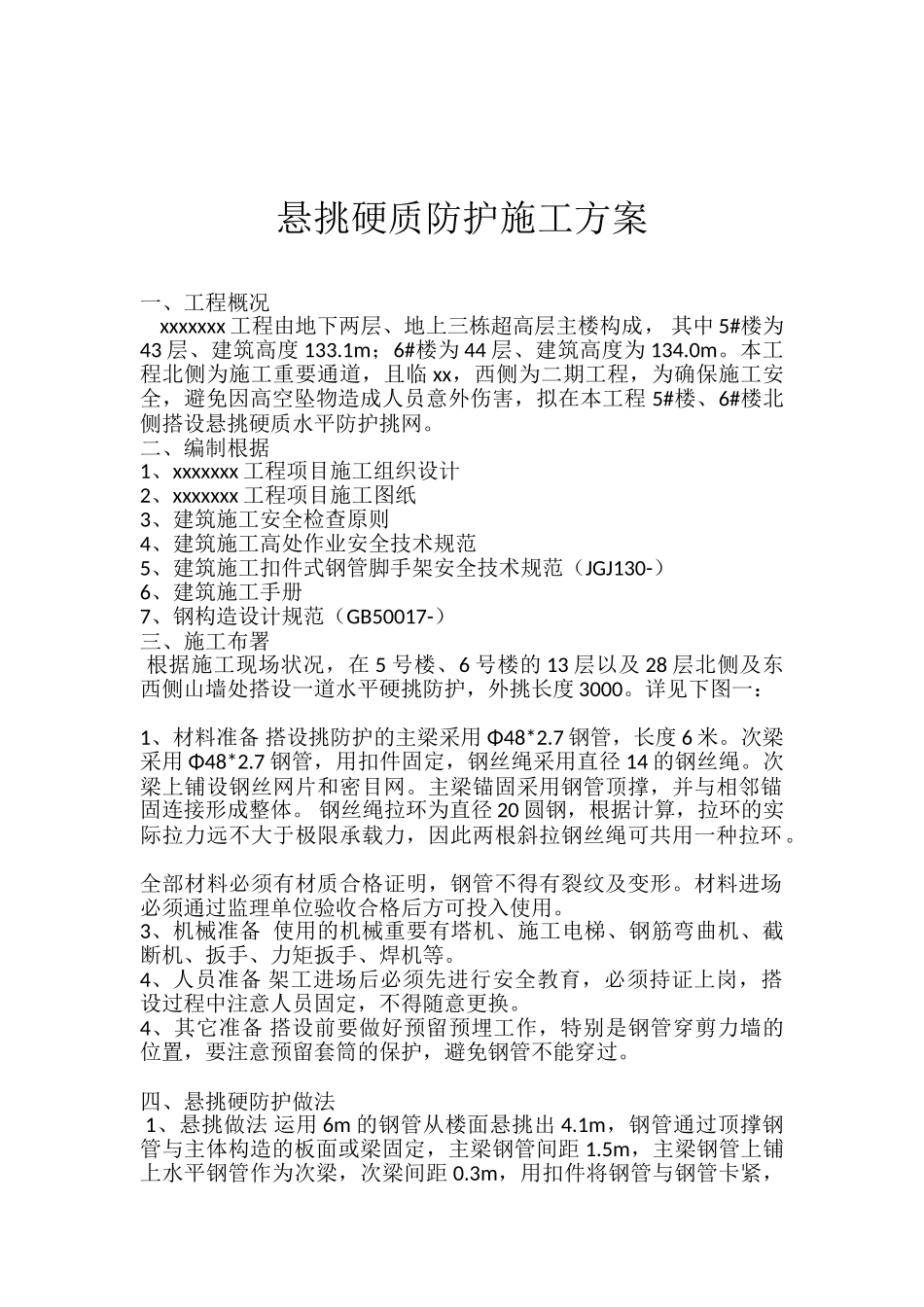

悬挑硬质防护施工方案一、工程概况 xxxxxxx 工程由地下两层、地上三栋超高层主楼构成， 其中 5#楼为43 层、建筑高度 133.1m；6#楼为 44 层、建筑高度为 134.0m。本工程北侧为施工重要通道，且临 xx，西侧为二期工程，为确保施工安全，避免因高空坠物造成人员意外伤害，拟在本工程 5#楼、6#楼北侧搭设悬挑硬质水平防护挑网。二、编制根据 1、xxxxxxx 工程项目施工组织设计 2、xxxxxxx 工程项目施工图纸 3、建筑施工安全检查原则 4、建筑施工高处作业安全技术规范5、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-） 6、建筑施工手册 7、钢构造设计规范（GB50017-） 三、施工布署 根据施工现场状况，在 5 号楼、6 号楼的 13 层以及 28 层北侧及东西侧山墙处搭设一道水平硬挑防护，外挑长度 3000。详见下图一：1、材料准备 搭设挑防护的主梁采用 Φ48*2.7 钢管，长度 6 米。次梁采用 Φ48*2.7 钢管，用扣件固定，钢丝绳采用直径 14 的钢丝绳。次梁上铺设钢丝网片和密目网。主梁锚固采用钢管顶撑，并与相邻锚固连接形成整体。 钢丝绳拉环为直径 20 圆钢，根据计算，拉环的实际拉力远不大于极限承载力，因此两根斜拉钢丝绳可共用一种拉环。 全部材料必须有材质合格证明，钢管不得有裂纹及变形。材料进场必须通过监理单位验收合格后方可投入使用。3、机械准备 使用的机械重要有塔机、施工电梯、钢筋弯曲机、截断机、扳手、力矩扳手、焊机等。 4、人员准备 架工进场后必须先进行安全教育，必须持证上岗，搭设过程中注意人员固定，不得随意更换。 4、其它准备 搭设前要做好预留预埋工作，特别是钢管穿剪力墙的位置，要注意预留套筒的保护，避免钢管不能穿过。 四、悬挑硬防护做法 1、悬挑做法 运用 6m 的钢管从楼面悬挑出 4.1m，钢管通过顶撑钢管与主体构造的板面或梁固定，主梁钢管间距 1.5m，主梁钢管上铺上水平钢管作为次梁，次梁间距 0.3m，用扣件将钢管与钢管卡紧，钢管上满铺密目式安全网和钢丝网片，以下图二、图三。在悬挑钢梁的端部设立不低于 1.2m 的栏杆，下口设 200 高挡脚板，以下图四所示 。图二：图三：图四：2、悬挑钢管与主体构造的固定 根据现场实际，采用顶撑钢管体系，顶撑钢管立在楼面，下垫模板，上部用顶托回顶天花楼面，并用木方楔紧，并用扫地杆水平钢管以及扫天杆连接成整体，形成顶撑体系，悬挑钢管用扣件固定在顶撑体系上。3、钢丝绳安装 钢丝绳采用花篮螺栓...
