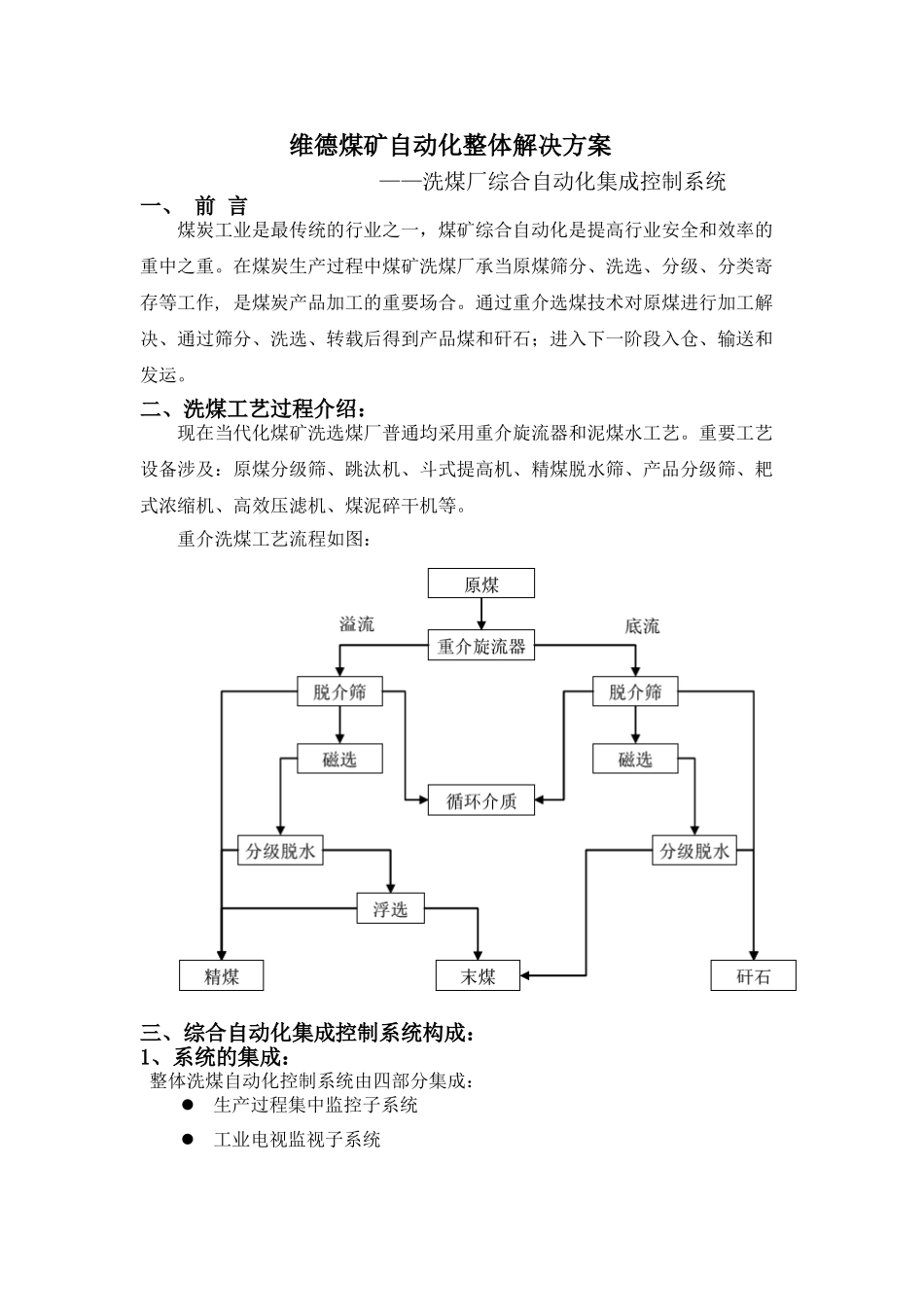

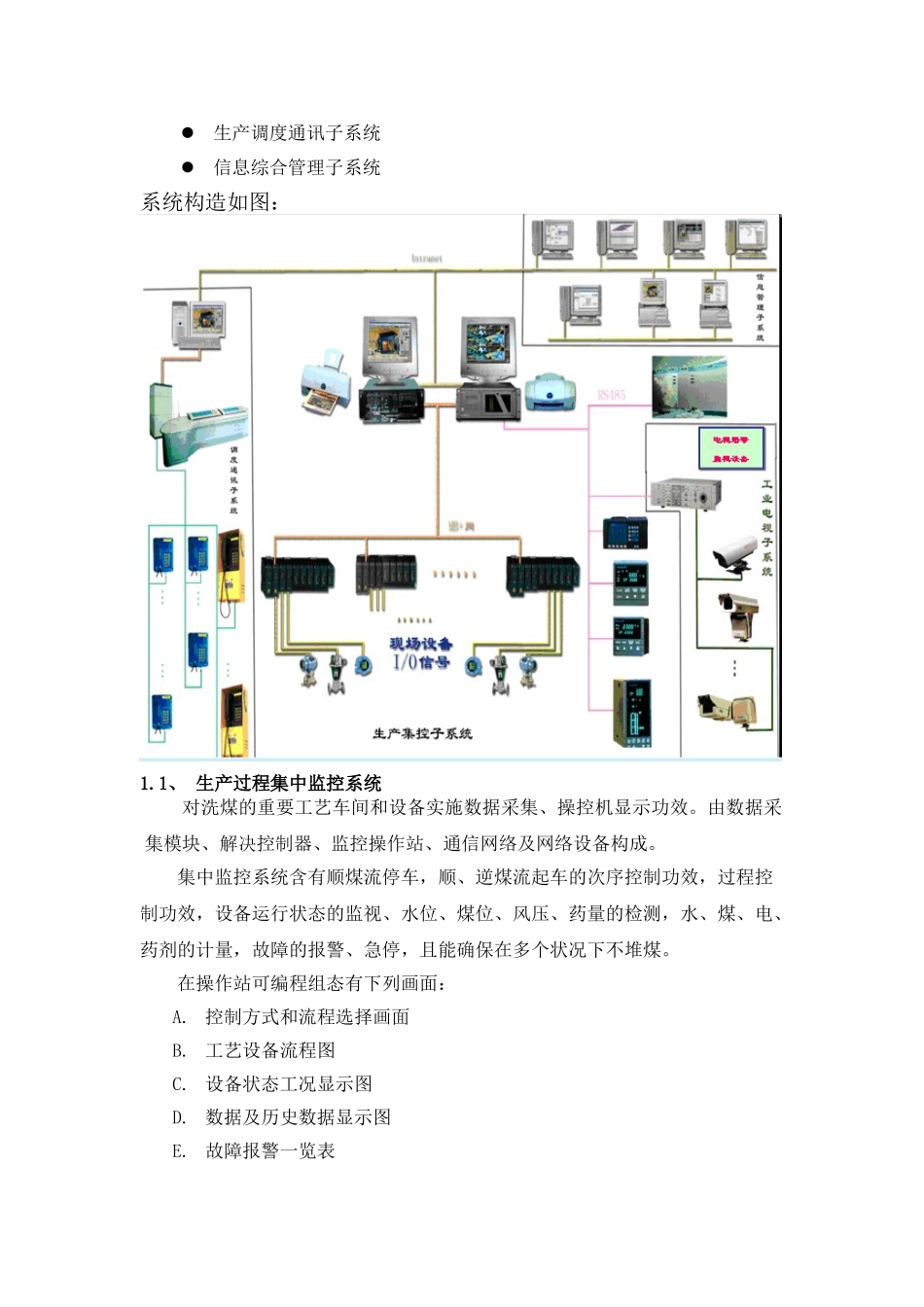

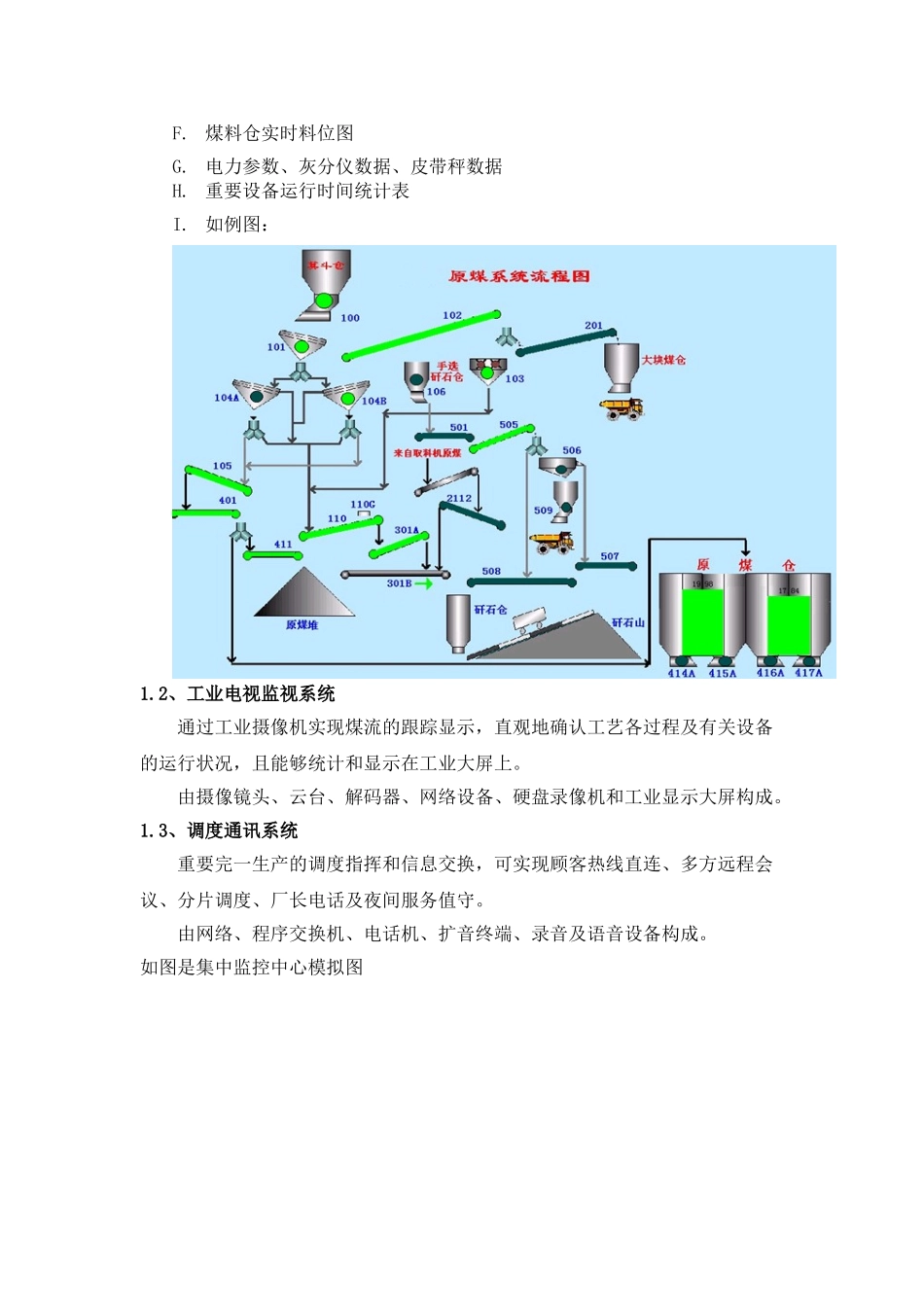

维德煤矿自动化整体解决方案——洗煤厂综合自动化集成控制系统一、 前 言煤炭工业是最传统的行业之一，煤矿综合自动化是提高行业安全和效率的重中之重。在煤炭生产过程中煤矿洗煤厂承当原煤筛分、洗选、分级、分类寄存等工作, 是煤炭产品加工的重要场合。通过重介选煤技术对原煤进行加工解决、通过筛分、洗选、转载后得到产品煤和矸石；进入下一阶段入仓、输送和发运。二、洗煤工艺过程介绍：现在当代化煤矿洗选煤厂普通均采用重介旋流器和泥煤水工艺。重要工艺设备涉及：原煤分级筛、跳汰机、斗式提高机、精煤脱水筛、产品分级筛、耙式浓缩机、高效压滤机、煤泥碎干机等。重介洗煤工艺流程如图：三、综合自动化集成控制系统构成：1、系统的集成：整体洗煤自动化控制系统由四部分集成：生产过程集中监控子系统工业电视监视子系统生产调度通讯子系统信息综合管理子系统系统构造如图：1.1、 生产过程集中监控系统对洗煤的重要工艺车间和设备实施数据采集、操控机显示功效。由数据采集模块、解决控制器、监控操作站、通信网络及网络设备构成。集中监控系统含有顺煤流停车，顺、逆煤流起车的次序控制功效，过程控制功效，设备运行状态的监视、水位、煤位、风压、药量的检测，水、煤、电、药剂的计量，故障的报警、急停，且能确保在多个状况下不堆煤。在操作站可编程组态有下列画面：A. 控制方式和流程选择画面B. 工艺设备流程图C. 设备状态工况显示图D. 数据及历史数据显示图E. 故障报警一览表F. 煤料仓实时料位图G. 电力参数、灰分仪数据、皮带秤数据H. 重要设备运行时间统计表I. 如例图：1.2、工业电视监视系统通过工业摄像机实现煤流的跟踪显示，直观地确认工艺各过程及有关设备的运行状况，且能够统计和显示在工业大屏上。由摄像镜头、云台、解码器、网络设备、硬盘录像机和工业显示大屏构成。1.3、调度通讯系统重要完一生产的调度指挥和信息交换，可实现顾客热线直连、多方远程会议、分片调度、厂长电话及夜间服务值守。由网络、程序交换机、电话机、扩音终端、录音及语音设备构成。如图是集中监控中心模拟图1.4、信息综合管理系统对生产和管理的各类信息进行解决与管理，通过系统的数据库方便了如多个报表的编制、打印历史数据查询，并实现数据的双向传输。由服务器、交换机、工作站及100兆以太网络和传输设备构成。四、综合自动化集成控制系统效应：综合自动化系统的应用，逐步变化了传统煤矿公司的生产方式。办法，使原来...
