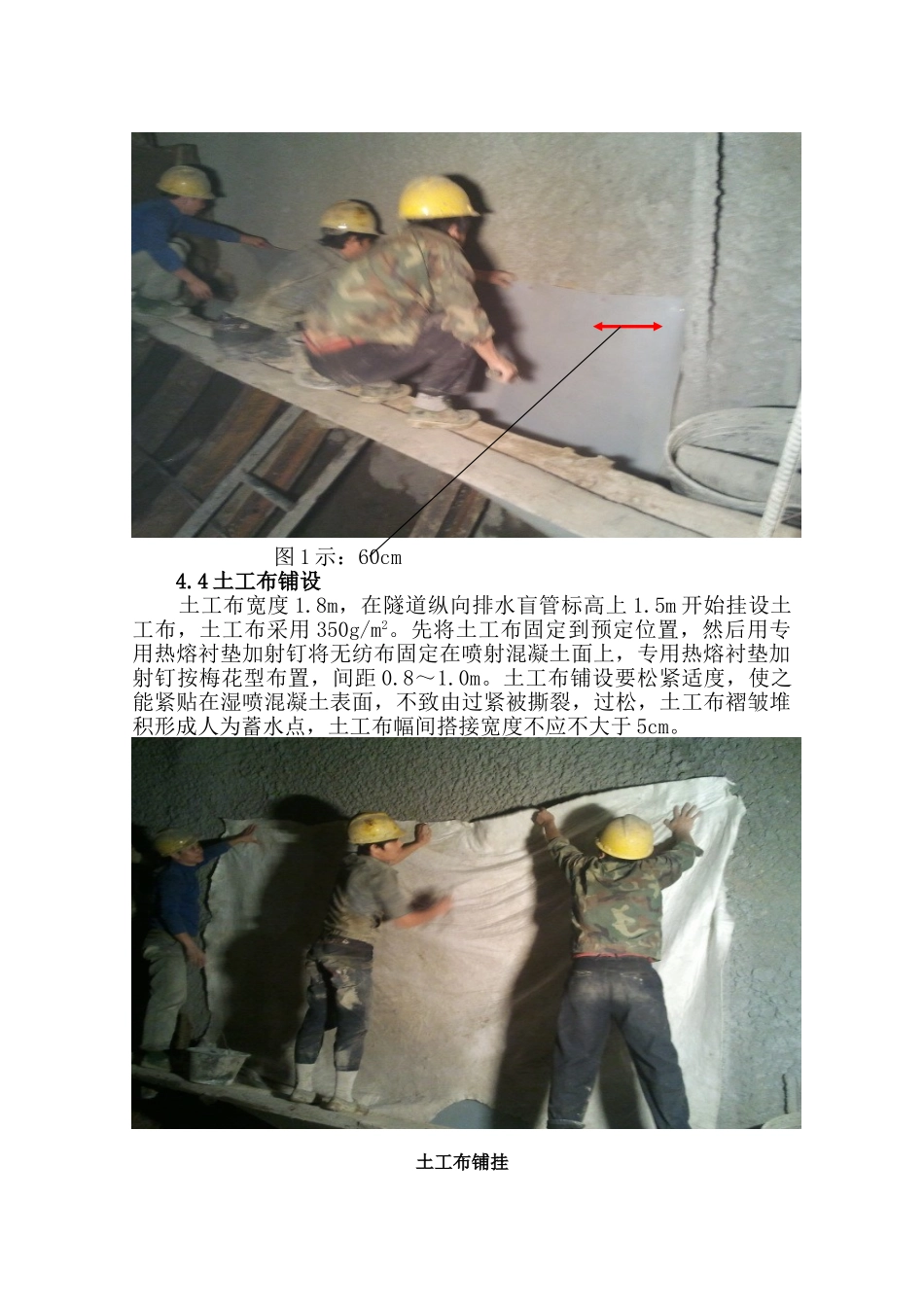

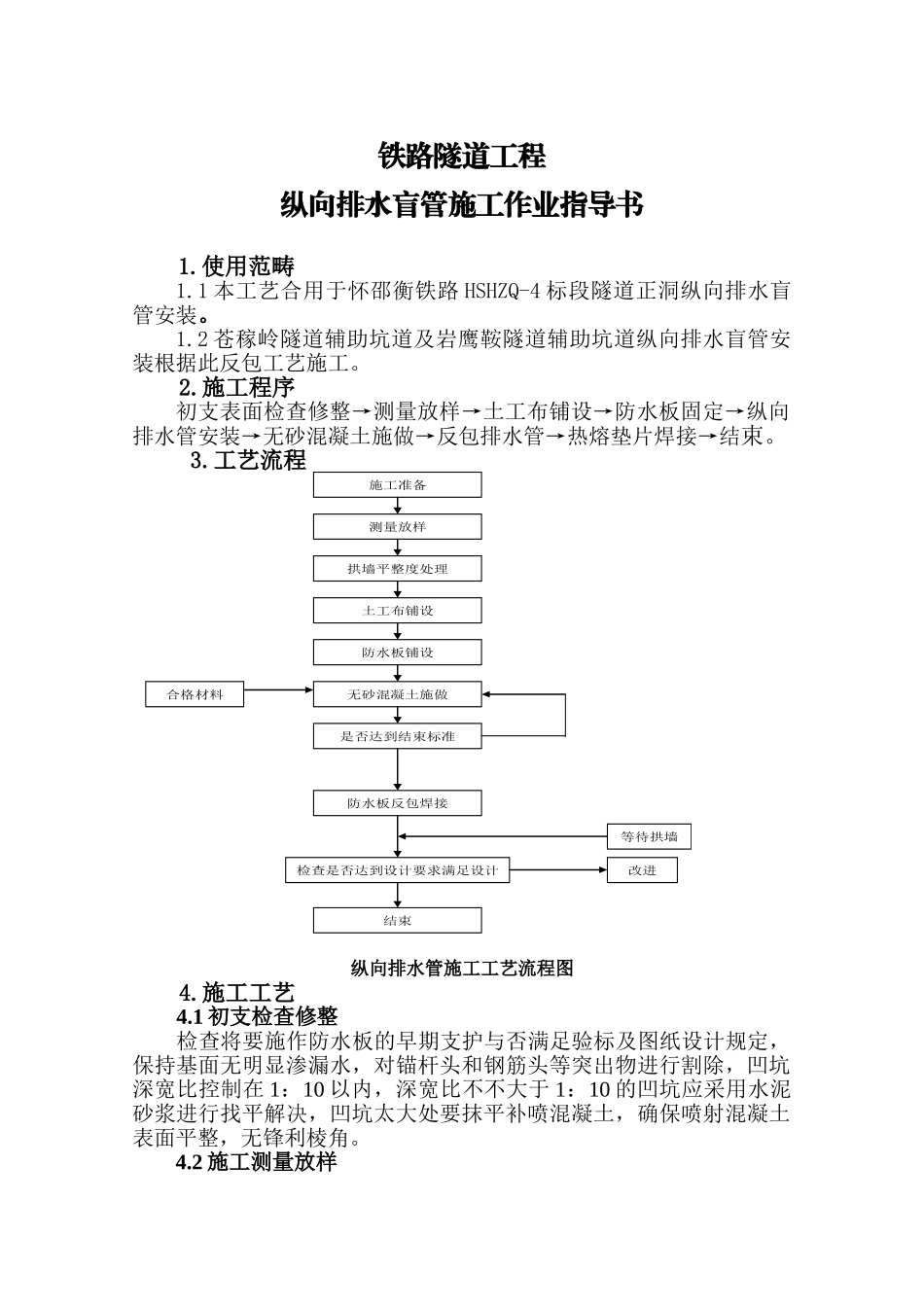

铁路隧道工程纵向排水盲管施工作业指导书1.使用范畴1.1 本工艺合用于怀邵衡铁路 HSHZQ-4 标段隧道正洞纵向排水盲管安装。1.2 苍稼岭隧道辅助坑道及岩鹰鞍隧道辅助坑道纵向排水盲管安装根据此反包工艺施工。2.施工程序初支表面检查修整→测量放样→土工布铺设→防水板固定→纵向排水管安装→无砂混凝土施做→反包排水管→热熔垫片焊接→结束。3.工艺流程纵向排水管施工工艺流程图4.施工工艺4.1 初支检查修整检查将要施作防水板的早期支护与否满足验标及图纸设计规定，保持基面无明显渗漏水，对锚杆头和钢筋头等突出物进行割除，凹坑深宽比控制在 1：10 以内，深宽比不不大于 1：10 的凹坑应采用水泥砂浆进行找平解决，凹坑太大处要抹平补喷混凝土，确保喷射混凝土表面平整，无锋利棱角。4.2 施工测量放样 施工准备 测量放样 拱墙平整度处理 土工布铺设 防水板铺设 无砂混凝土施做 是否达到结束标准 防水板反包焊接 检查是否达到设计要求满足设计工要求 结束 等待拱墙衬砌浇筑 改进 合格材料 由隧道测量人员放出隧道纵向排水盲管预埋标高，并用油漆标记出，方便隧道防水施工人员控制纵向排水盲管高度。测量放出纵向盲管底部标高4.3 反包防水板固定在隧道纵向排水盲管标高线以上 10cm，使用铆钉加压条固定反包防水板，防水板宽 1.0m，每幅防水板纵向两端 60cm（施工缝位置向两端 1m）（图示 1）不使用铆钉加压条固定，待与下一幅（或上一幅）防水板焊接完毕后方可进行铆钉加压条。防水板间搭接宽度须不不大于 15cm，防水板间自动热熔焊接用自动双缝热熔焊接机，焊接前应进行试焊，焊接前先除净防水板表面的灰尘，单条焊缝的有效焊缝宽度不不大于 1.5cm。 图 1 示：60cm4.4 土工布铺设 土工布宽度 1.8m，在隧道纵向排水盲管标高上 1.5m 开始挂设土工布，土工布采用 350g/m2。先将土工布固定到预定位置，然后用专用热熔衬垫加射钉将无纺布固定在喷射混凝土面上，专用热熔衬垫加射钉按梅花型布置，间距 0.8～1.0m。土工布铺设要松紧适度，使之能紧贴在湿喷混凝土表面，不致由过紧被撕裂，过松，土工布褶皱堆积形成人为蓄水点，土工布幅间搭接宽度不应不大于 5cm。土工布铺挂 在隧道纵向排水盲管预埋标高上 40～50cm 位置水平施作一道专用热熔衬垫加射钉固定土工布，热熔衬垫的间距 50cm。 土工布固定 4.5 土工布包裹纵向排水盲管纵向盲管土工布反包过程 从土工布下端向上卷，包裹纵向排水盲管，直至...
