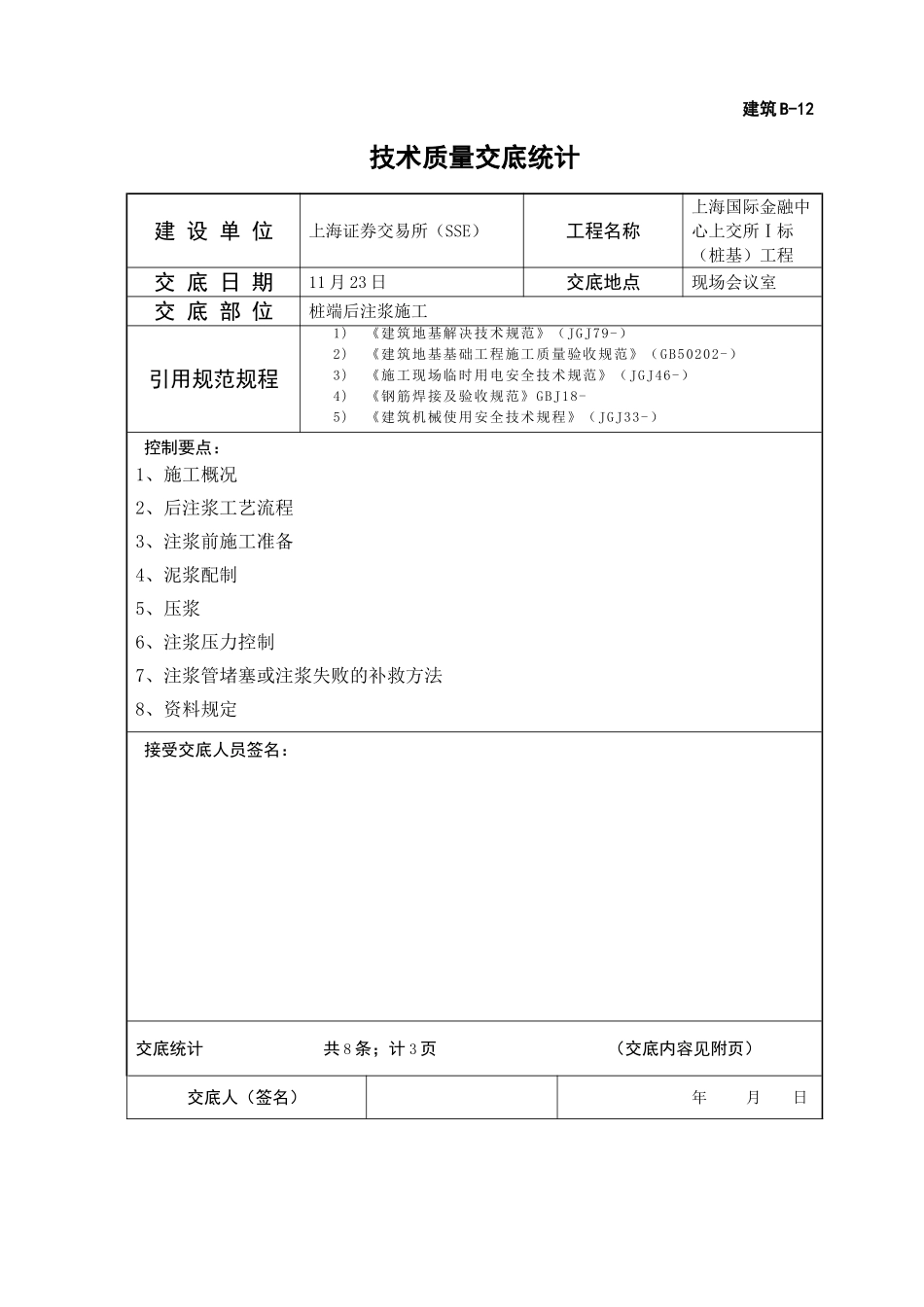

建筑 B-12技术质量交底统计建 设 单 位上海证券交易所（SSE）工程名称上海国际金融中心上交所Ⅰ标（桩基）工程交 底 日 期11 月 23 日交底地点现场会议室交 底 部 位桩端后注浆施工引用规范规程1)《建筑地基解决技术规范》（JGJ79-）2)《建筑地基基础工程施工质量验收规范》（GB50202-）3)《施工现场临时用电安全技术规范》（JGJ46-）4)《钢筋焊接及验收规范》GBJ18-5)《建筑机械使用安全技术规程》（JGJ33-） 控制要点：1、施工概况2、后注浆工艺流程3、注浆前施工准备4、泥浆配制5、压浆6、注浆压力控制7、注浆管堵塞或注浆失败的补救方法8、资料规定 接受交底人员签名：交底统计 共 8 条；计 3 页 （交底内容见附页）交底人（签名） 年 月 日具体交底内容1、施工概况本次注浆施工内容为三组 15 根抗压试锚桩，每组设立一根抗压试桩、四根抗压锚桩，桩径 1000mm，有效桩长 48m，入土深度 76.15m，进入持力层第⑨ 1 层（粉砂层）9m，桩身混凝土为水下 C45。15 根桩均为桩底后注浆，每根桩水泥用量 5t，每根桩布设三根注浆管（兼声测管），两用一备。2、后注浆工艺流程注浆管加工制作——注浆器安装——注浆管随钢筋笼分节吊放入孔——每节注浆管注满水查漏——注浆管节间套丝连接——桩顶注浆管闷头密封——浇注灌注桩砼——7-8 小时内注浆管劈水畅通——桩帽制作（注浆管接高）——超声波检测——桩身砼强度达 70%后注浆——注浆量达成设计规定后（或衡压 4MPa，注浆量 80%）转移至下根桩——抗压静载实验3、注浆前施工准备a、水泥筒仓进场，；b、现场水、电接通；c、注浆前做好压力容器的标定，计量装置（压力表、流量计等）应精确；输浆管接头绑扎牢固防爆管。d、正式压浆施工前，应认真检查输浆软管、每根压浆管与否畅通、压力表以及压浆泵的完好性、有效性，检查系统运转状况及各参数指标与否达成设计规定。4、泥浆配制1、水泥采用 P42.5 级普通硅酸盐水泥，同时规定水泥新鲜、不结块。2、水灰比：0.55-0.6；水泥浆比重：1.7，注浆压力 1.2～2.0MP。2、每根桩 5T 水泥。4、水泥浆搅拌桶一次拌浆 0.5m3。5、每桶水泥浆放入 500Kg 水泥，放入清水高度 42cm，水泥浆液面高度为 64cm。6、每根桩配备 10 桶水泥浆。7、水泥浆搅拌时间不不大于 3 分钟，搅拌好的水泥浆液用孔径不不不大于3×3mm 的滤网过滤后注入储浆桶待压浆。5、压浆注浆压力控制在 3Mpa 以内，普通状况下取 1.2～2.0Mpa...
