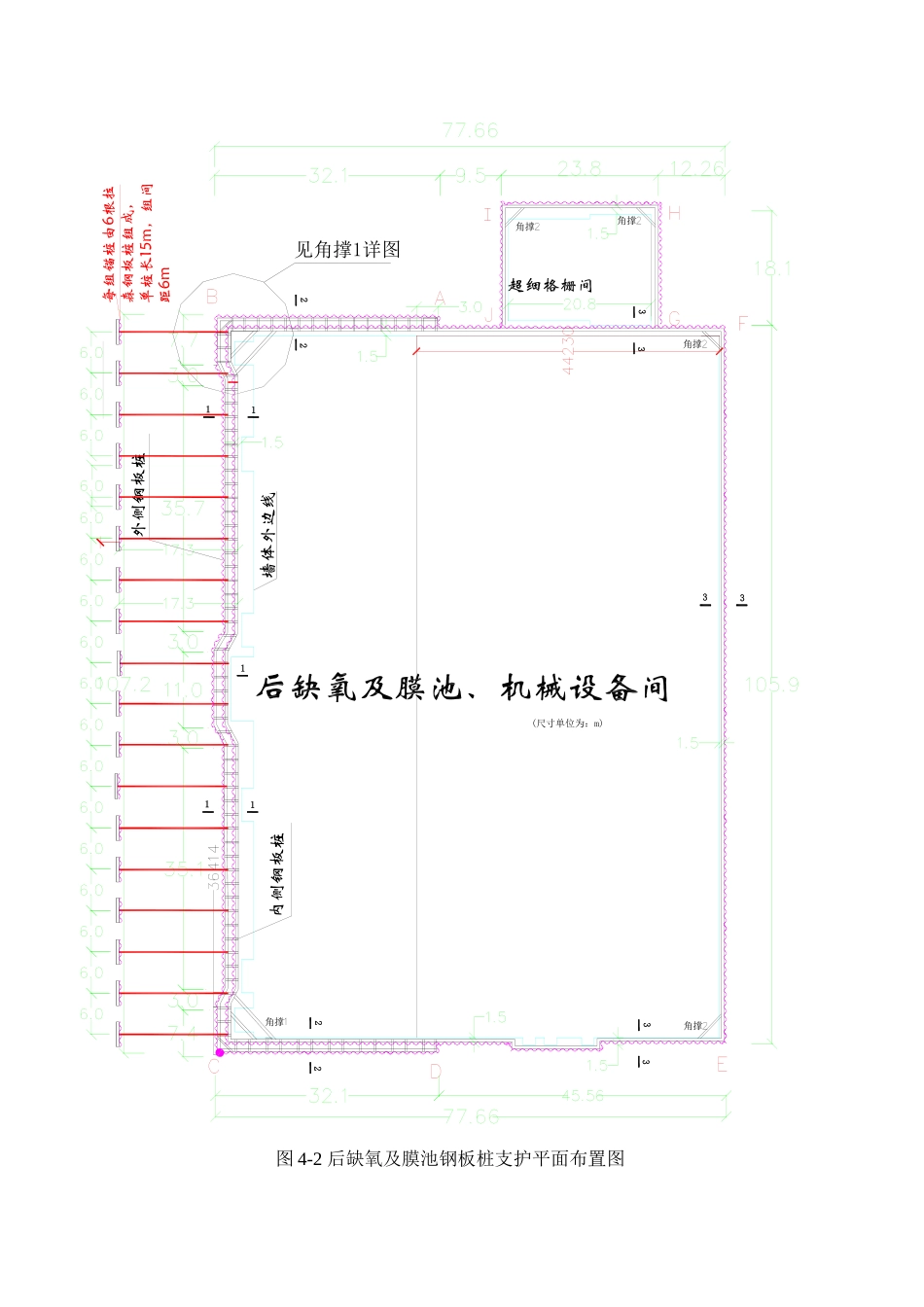

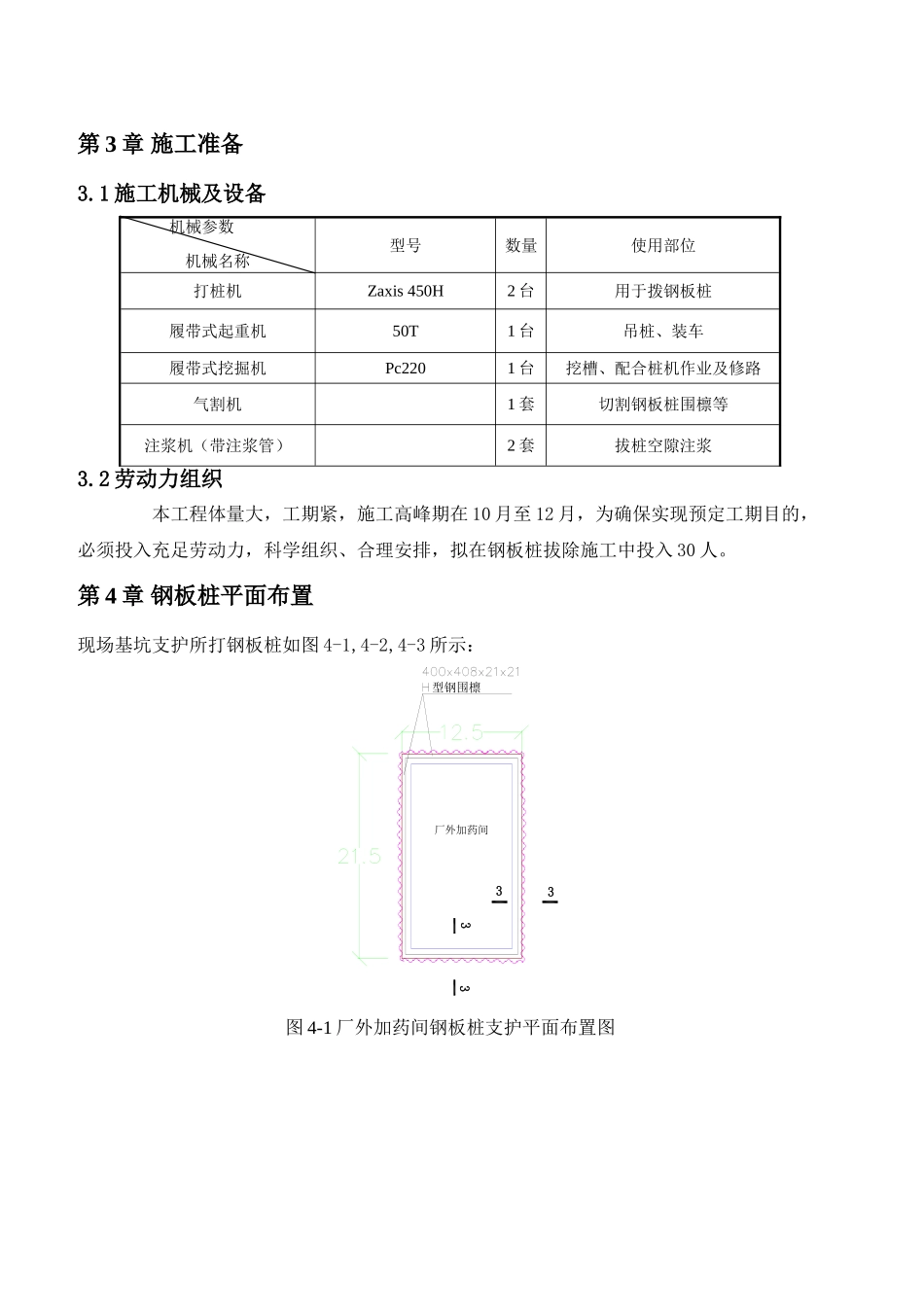

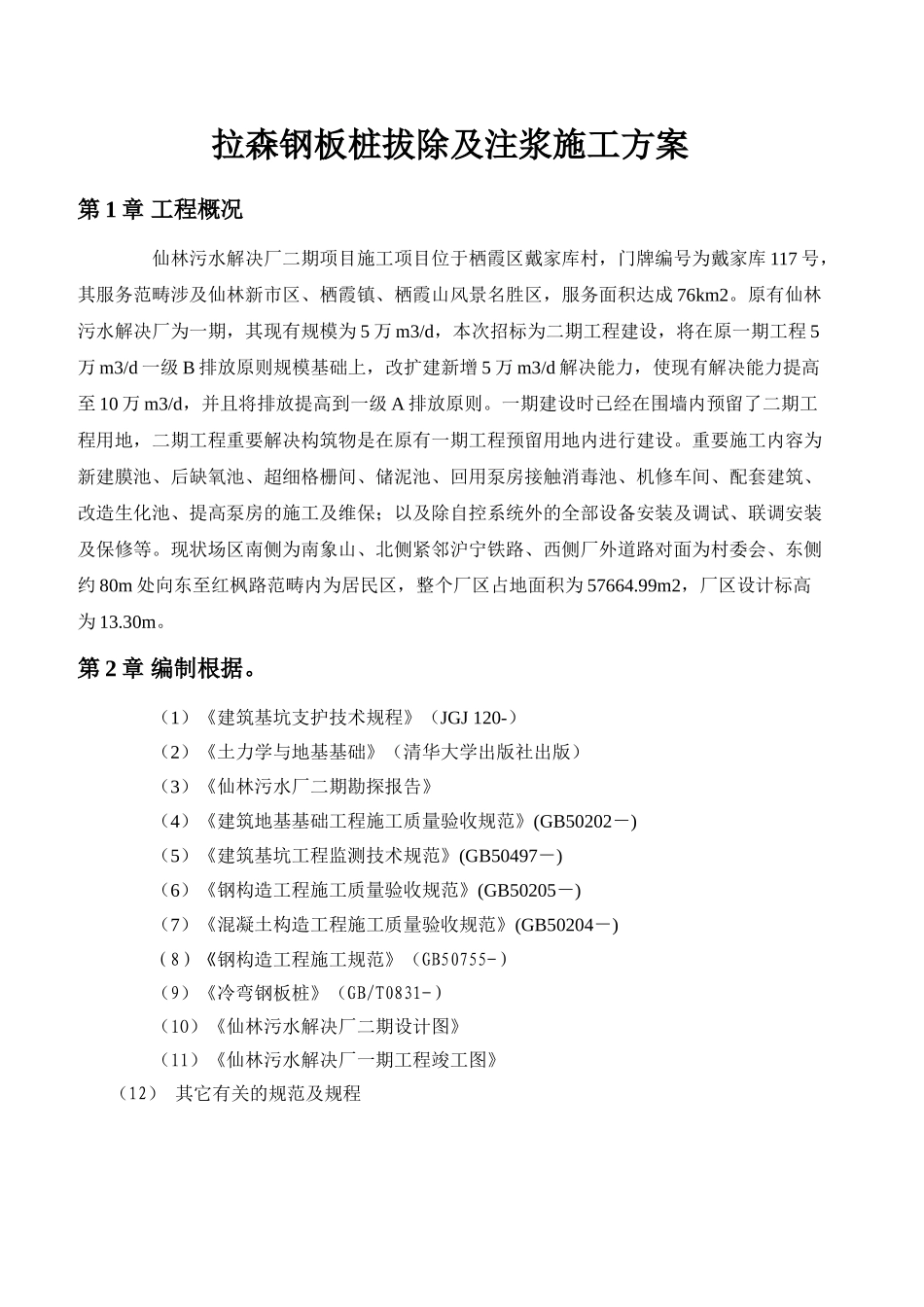

拉森钢板桩拔除及注浆施工方案第 1 章 工程概况仙林污水解决厂二期项目施工项目位于栖霞区戴家库村，门牌编号为戴家库 117 号，其服务范畴涉及仙林新市区、栖霞镇、栖霞山风景名胜区，服务面积达成 76km2。原有仙林污水解决厂为一期，其现有规模为 5 万 m3/d，本次招标为二期工程建设，将在原一期工程 5万 m3/d 一级 B 排放原则规模基础上，改扩建新增 5 万 m3/d 解决能力，使现有解决能力提高至 10 万 m3/d，并且将排放提高到一级 A 排放原则。一期建设时已经在围墙内预留了二期工程用地，二期工程重要解决构筑物是在原有一期工程预留用地内进行建设。重要施工内容为新建膜池、后缺氧池、超细格栅间、储泥池、回用泵房接触消毒池、机修车间、配套建筑、改造生化池、提高泵房的施工及维保；以及除自控系统外的全部设备安装及调试、联调安装及保修等。现状场区南侧为南象山、北侧紧邻沪宁铁路、西侧厂外道路对面为村委会、东侧约 80m 处向东至红枫路范畴内为居民区，整个厂区占地面积为 57664.99m2，厂区设计标高为 13.30m。第 2 章 编制根据。（1）《建筑基坑支护技术规程》（JGJ 120-）（2）《土力学与地基基础》（清华大学出版社出版）（3）《仙林污水厂二期勘探报告》（4）《建筑地基基础工程施工质量验收规范》(GB50202－)（5）《建筑基坑工程监测技术规范》(GB50497－)（6）《钢构造工程施工质量验收规范》(GB50205－)（7）《混凝土构造工程施工质量验收规范》(GB50204－)（8）《钢构造工程施工规范》（GB50755-）（9）《冷弯钢板桩》（GB/T0831-）（10）《仙林污水解决厂二期设计图》（11）《仙林污水解决厂一期工程竣工图》（12） 其它有关的规范及规程第 3 章 施工准备3.1 施工机械及设备 机械参数机械名称型号数量使用部位打桩机Zaxis 450H2 台用于拨钢板桩履带式起重机50T1 台吊桩、装车履带式挖掘机Pc2201 台挖槽、配合桩机作业及修路气割机1 套切割钢板桩围檩等注浆机（带注浆管）2 套拔桩空隙注浆3.2 劳动力组织本工程体量大，工期紧，施工高峰期在 10 月至 12 月，为确保实现预定工期目的，必须投入充足劳动力，科学组织、合理安排，拟在钢板桩拔除施工中投入 30 人。第 4 章 钢板桩平面布置现场基坑支护所打钢板桩如图 4-1,4-2,4-3 所示：厂外加药间3333型钢围檩图 4-1 厂外加药间钢板桩支护平面布置图角撑角撑墙体外边线内侧钢板桩外侧钢板桩111112222见角撑1详图333333...
