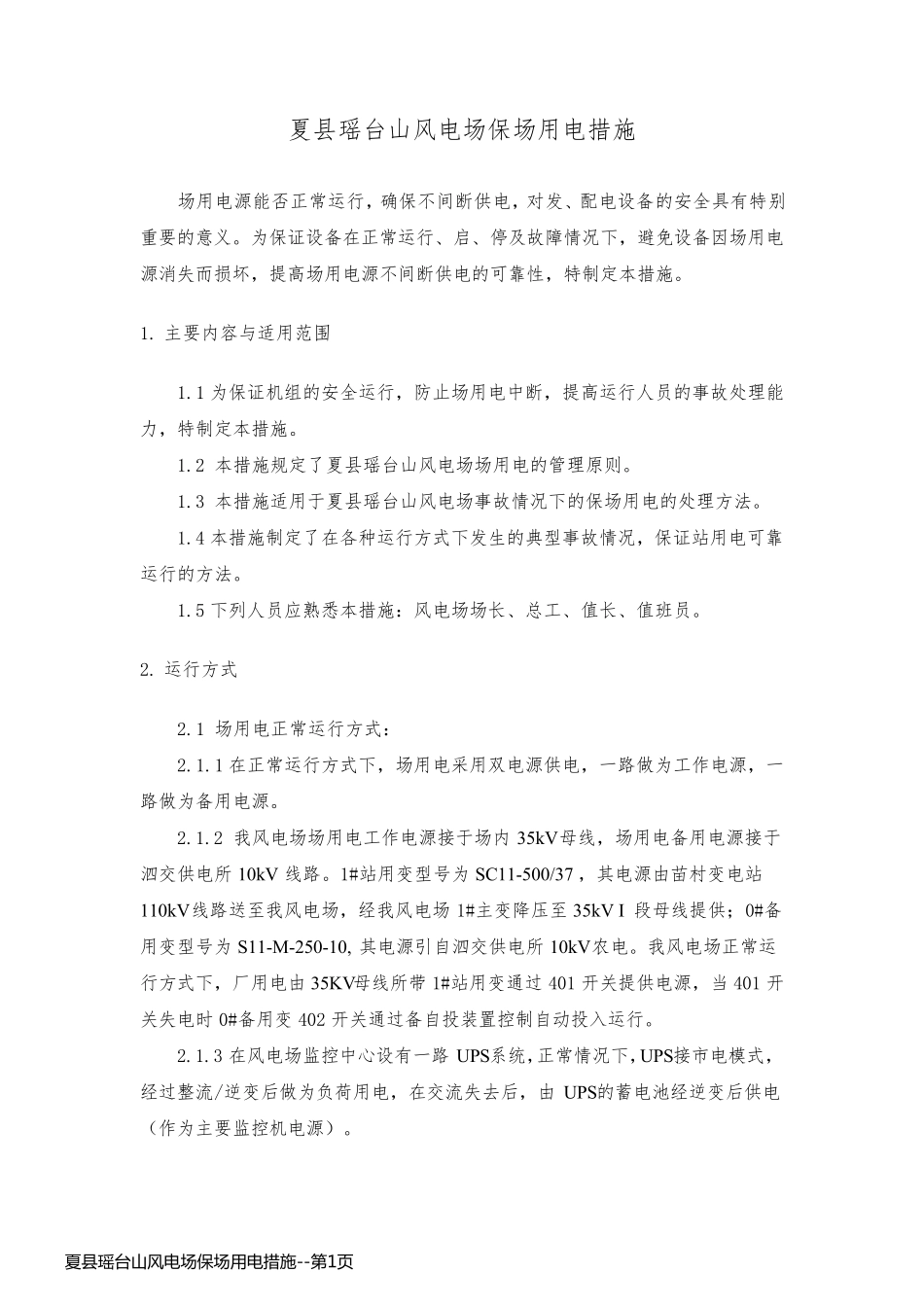

夏县瑶台山风电场保场用电措施 场用电源能否正常运行，确保不间断供电，对发、配电设备的安全具有特别重要的意义。为保证设备在正常运行、启、停及故障情况下，避免设备因场用电源消失而损坏，提高场用电源不间断供电的可靠性，特制定本措施。 1. 主要内容与适用范围 1.1 为保证机组的安全运行，防止场用电中断，提高运行人员的事故处理能力，特制定本措施。 1.2 本措施规定了夏县瑶台山风电场场用电的管理原则。 1.3 本措施适用于夏县瑶台山风电场事故情况下的保场用电的处理方法。 1.4 本措施制定了在各种运行方式下发生的典型事故情况，保证站用电可靠运行的方法。 1.5 下列人员应熟悉本措施：风电场场长、总工、值长、值班员。 2. 运行方式 2.1 场用电正常运行方式： 2.1.1 在正常运行方式下，场用电采用双电源供电，一路做为工作电源，一路做为备用电源。 2.1.2 我风电场场用电工作电源接于场内 35kV母线，场用电备用电源接于泗交供电所 10kV 线路。1#站用变型号为 SC11-500/37 ，其电源由苗村变电站110kV线路送至我风电场，经我风电场1#主变降压至35kV I 段母线提供；0#备用变型号为 S11-M-250-10, 其电源引自泗交供电所 10kV农电。我风电场正常运行方式下，厂用电由35KV母线所带1#站用变通过401 开关提供电源，当401 开关失电时0#备用变 402 开关通过备自投装置控制自动投入运行。 2.1.3 在风电场监控中心设有一路 UPS系统，正常情况下，UPS接市 电模 式，经过整 流 /逆 变后 做为负 荷 用电，在交流 失去 后 ，由UPS的蓄 电池 经逆 变后 供电（ 作为主要监控机电源） 。 夏 县 瑶 台 山 风 电 场 保 场 用 电 措 施 --第 1页夏 县 瑶 台 山 风 电 场 保 场 用 电 措 施 --第 1页2.1.4 设有蓄电池成套直流电源系统，规格型号为PDS681-K7B、2V，容量为300Ah，电压220V。该直流系统能为计算机监控系统、断路器、通信设备及事故照明提供可靠的直流电源，该套直流装置由阀控密封蓄电池、直流柜线屏、充电设备等装置组成。充电设备能够自动根据蓄电池的放电容量进行浮充电、均衡充电，并且能长期稳定运行。 2.1.5 由于场内增加光端机等通讯设备，因此在场内配置了一套型号为PS-48-36013,220V /A高频开关电源，300Ah蓄电池一组，交直流分配屏一个。高频开关电源输入两回同母线段的交流380 V，且两回交流自动切换。正常时，交流经高频开关电源转变为...
