RTO310000技术方案书VIP免费

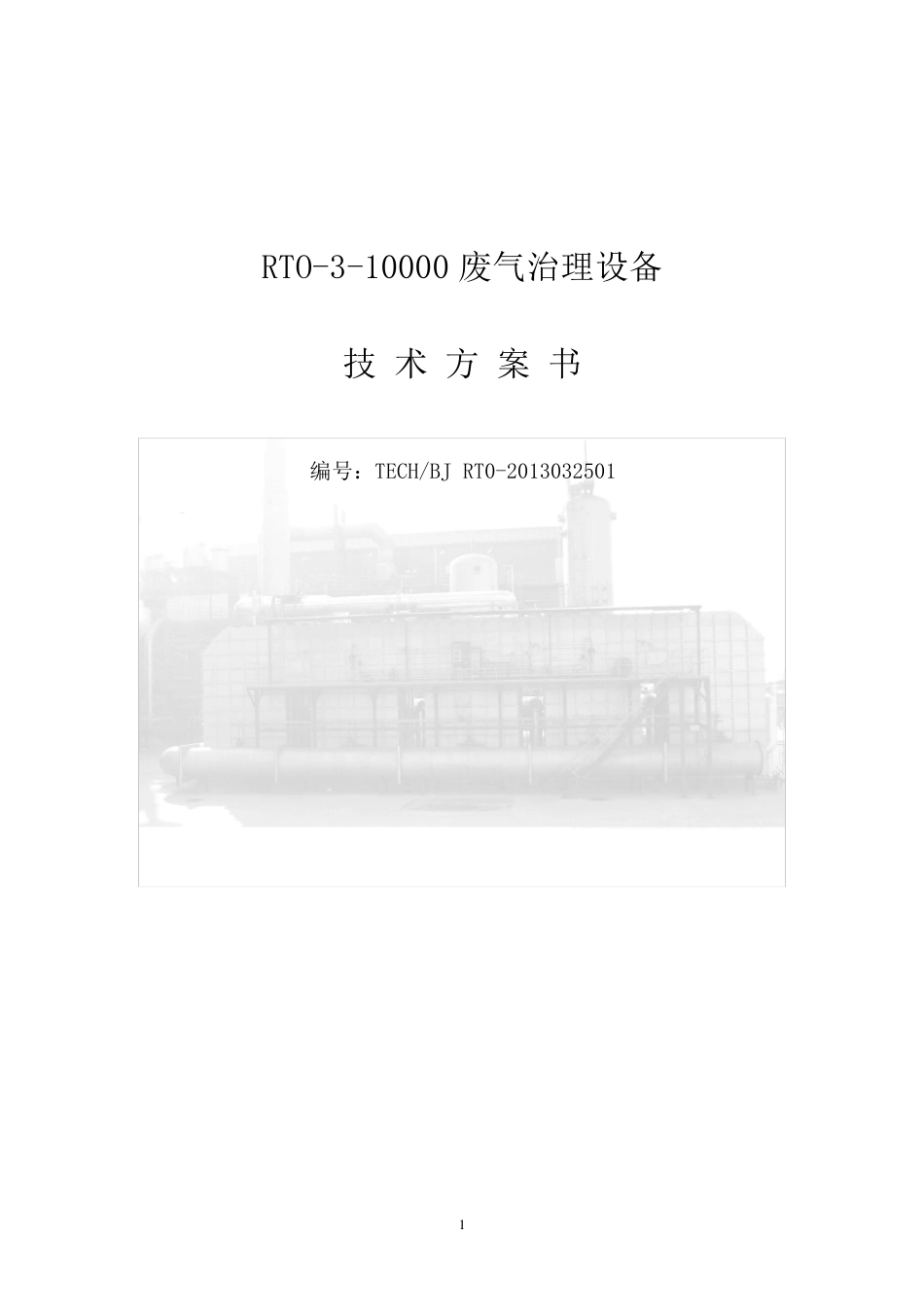

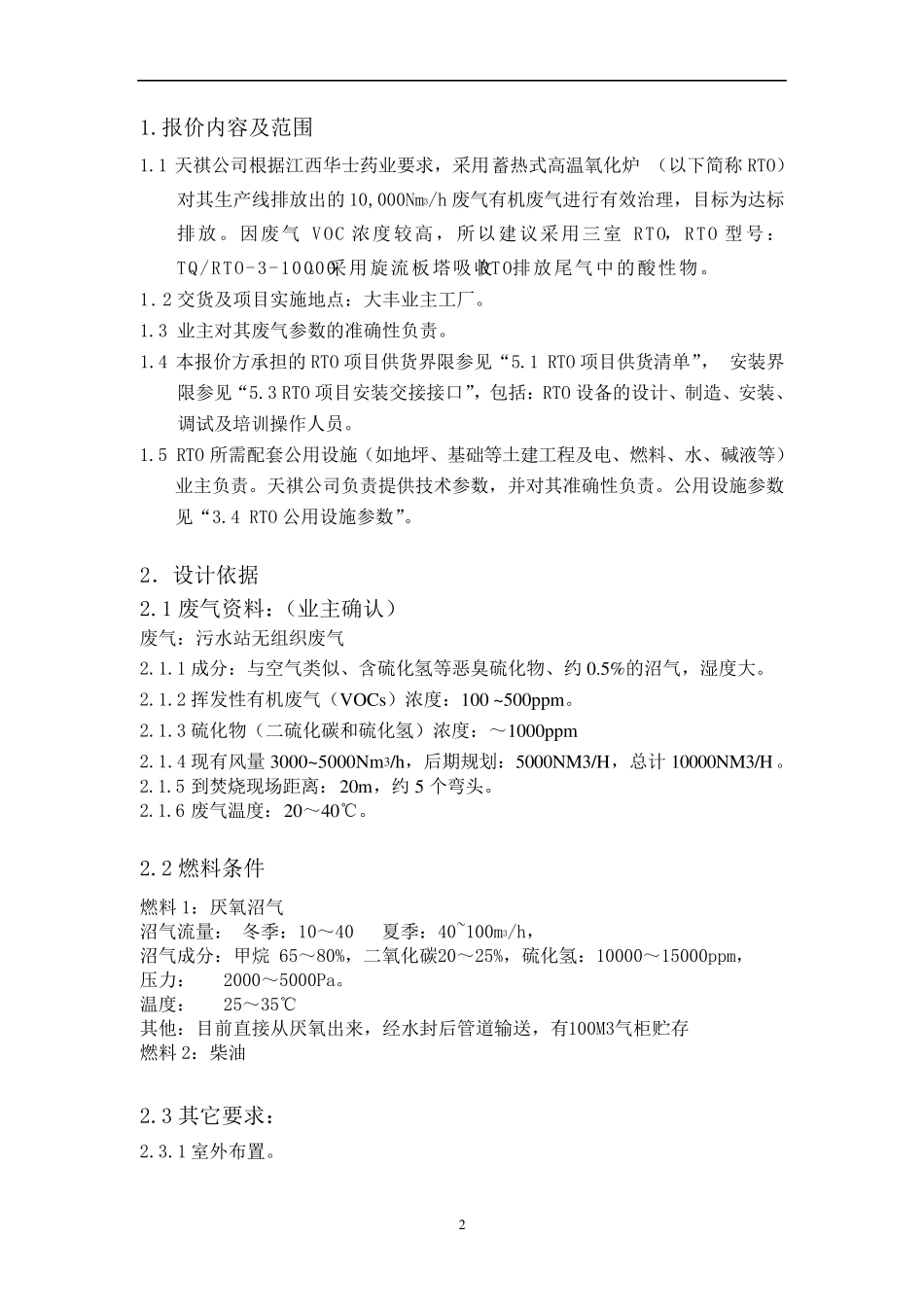

1 RTO-3-10000 废气治理设备 技 术 方 案 书 编号：TECH/BJ RT0-2013032501 2 1.报价内容及范围 1.1 天祺公司根据江西华士药业要求，采用蓄热式高温氧化炉 （以下简称RTO）对其生产线排放出的10,000Nm3/h 废气有机废气进行有效治理，目标为达标排放。因废气VOC 浓度较高，所以建议采用三室RTO，RTO 型号：TQ/RTO-3-10000。采用旋流板塔吸收RTO排放尾气中的酸性物。 1.2 交货及项目实施地点：大丰业主工厂。 1.3 业主对其废气参数的准确性负责。 1.4 本报价方承担的RTO 项目供货界限参见“5.1 RTO 项目供货清单”， 安装界限参见“5.3 RTO 项目安装交接接口”，包括：RTO 设备的设计、制造、安装、调试及培训操作人员。 1.5 RTO 所需配套公用设施（如地坪、基础等土建工程及电、燃料、水、碱液等） 业主负责。天祺公司负责提供技术参数，并对其准确性负责。公用设施参数见“3.4 RTO 公用设施参数”。 2．设计依据 2.1 废气资料：（业主确认） 废气：污水站无 组 织 废气 2.1.1 成 分 ：与 空 气类 似 、含 硫 化氢 等恶 臭 硫 化物、约 0.5%的沼 气，湿 度大。 2.1.2 挥 发 性有机废气（VOCs）浓度：100 ~ 500ppm。 2.1.3 硫 化物（二 硫 化碳 和 硫 化氢 ）浓度：～ 1000ppm 2.1.4 现 有风 量 3000~ 5000Nm3/h，后 期 规 划 ：5000NM3/H，总 计 10000NM3/H。 2.1.5 到 焚 烧 现 场 距 离 ：20m，约 5 个 弯 头 。 2.1.6 废气温度：20～ 40℃ 。 2.2 燃料条 件 燃料1：厌 氧沼 气 沼 气流量 ： 冬 季 ：10～ 40 夏 季 ：40~100m3/h， 沼 气成 分 ：甲 烷 65～ 80%，二 氧化碳 20～ 25%，硫 化氢 ：10000～ 15000ppm， 压 力 ： 2000～ 5000Pa。 温度： 25～ 35℃ 其他 ：目前 直 接从 厌 氧出来 ，经 水封 后 管 道 输 送 ，有100M3气柜 贮 存 燃料2：柴 油 2.3 其它 要求： 2.3.1 室外 布 置 。 3 2.3.2 运行时间：一年按300 个工作日，每个工作日24 小时，年运行时间按7200 小时设计。 2.4 执行标准： 《大气污染物综合排放标准》（GB16297-1996）二级标准(排气筒高度25m)。 《恶臭污染物排放标准》（GB14554-1993 ）。 3.RTO 技术方案 3.1 RTO 工艺概述 蓄热式高温氧化设备—RTO 的工作原理：把有机废气加热升温至 760℃以上，停留时间为>0.5se...
