S71200PLC的通过CB1241(RS485)通信板与昆仑通态屏通信VIP免费

S71200PLC的通过CB1241(RS485)通信板与昆仑通态屏通信_第1页
1/6
S71200PLC的通过CB1241(RS485)通信板与昆仑通态屏通信_第2页
2/6
S71200PLC的通过CB1241(RS485)通信板与昆仑通态屏通信_第3页
3/6

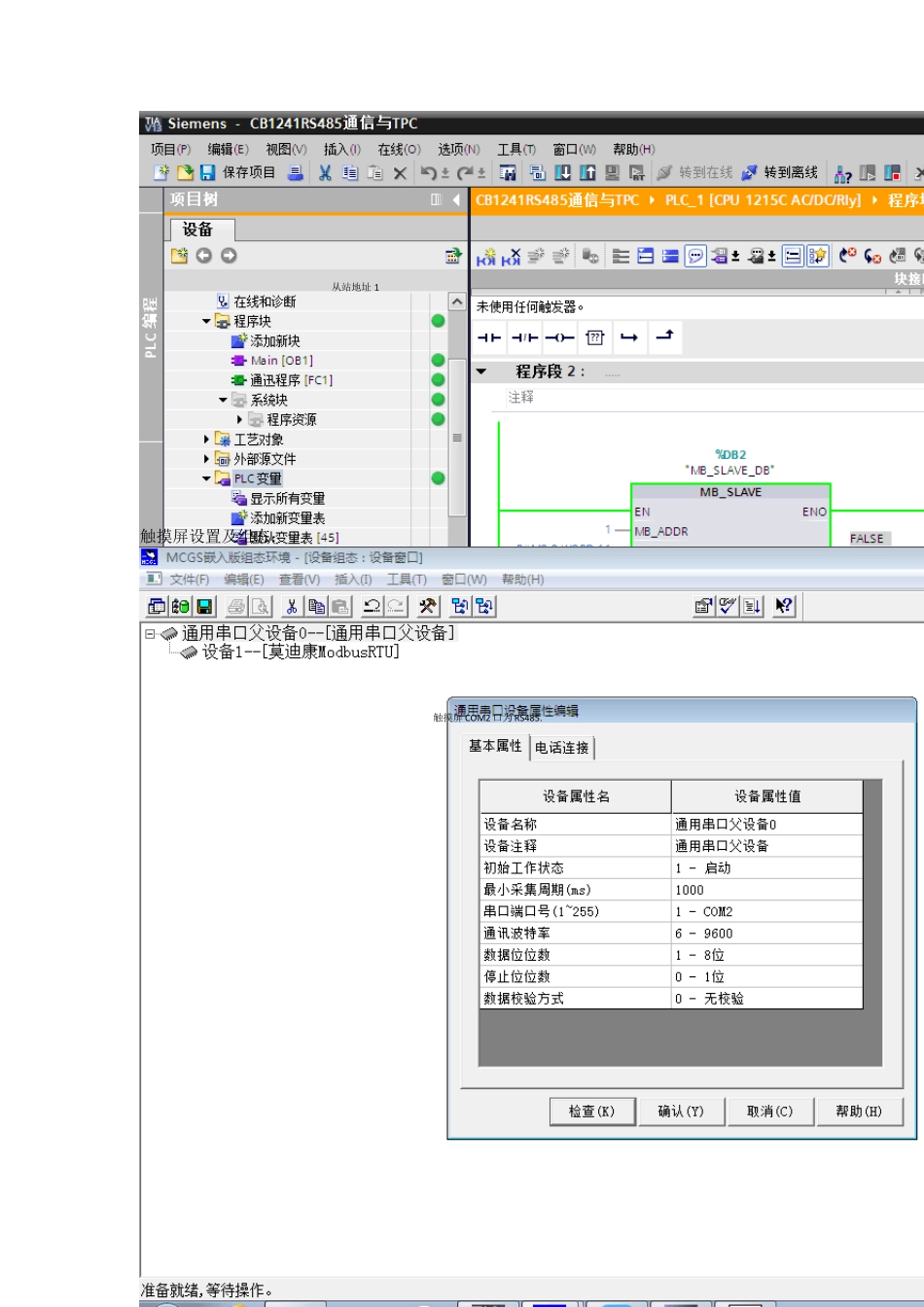

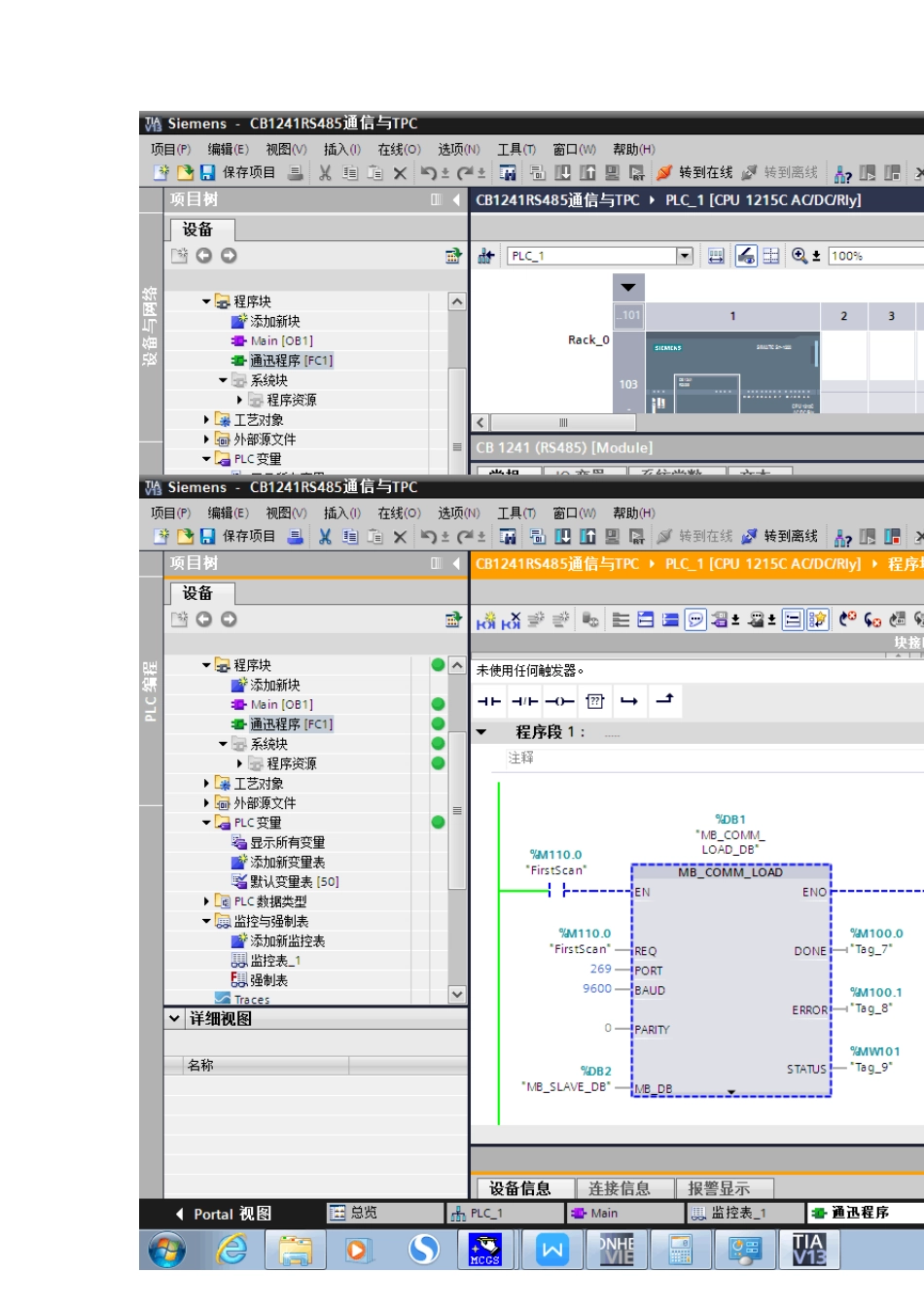

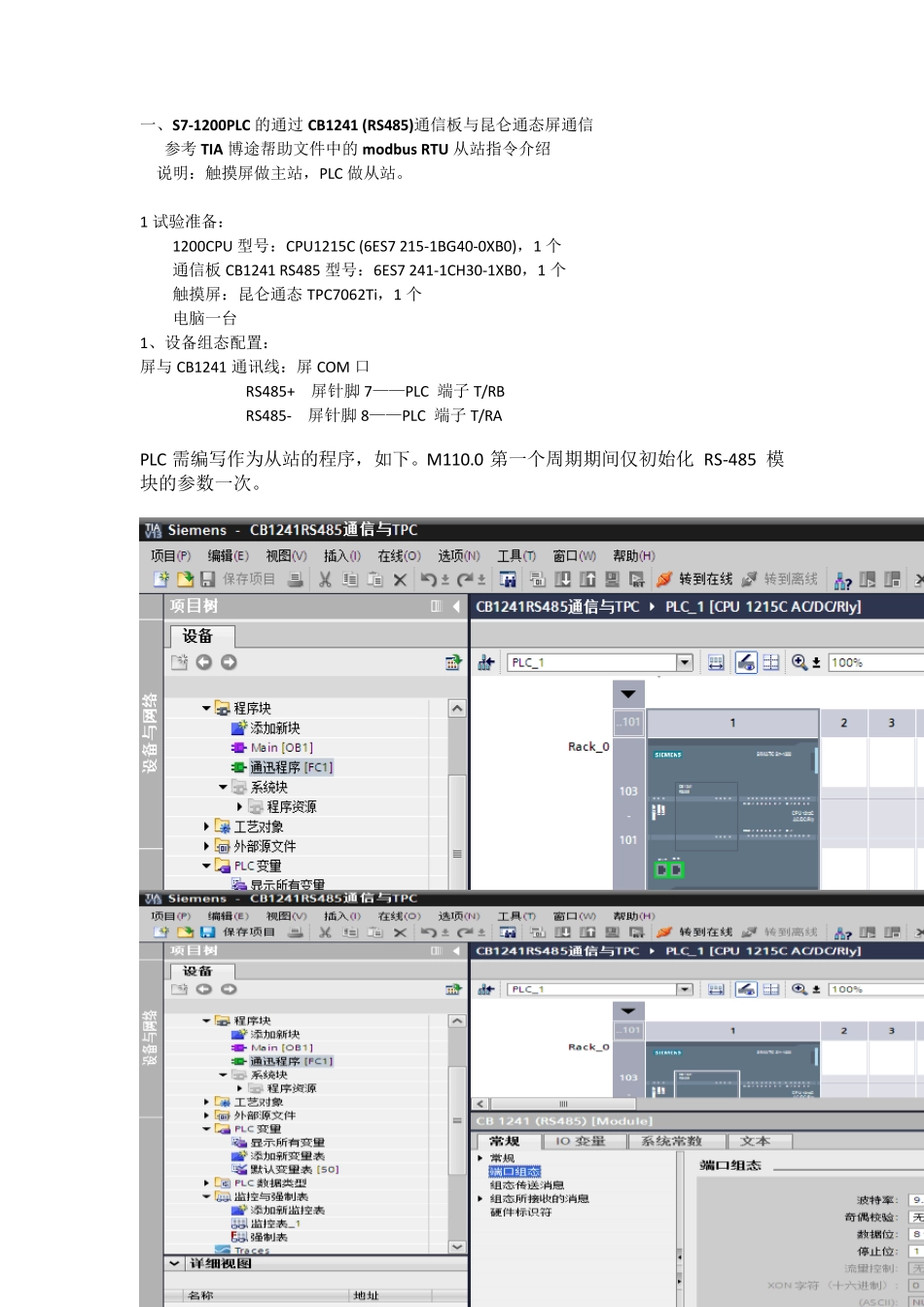

一、S7-1200PLC 的通过CB1241 (RS485)通信板与昆仑通态屏通信 参考TIA 博途帮助文件中的modbus RTU 从站指令介绍 说明:触摸屏做主站,PLC 做从站。 1 试验准备: 1200CPU 型号:CPU1215C (6ES7 215-1BG40-0XB0),1 个 通信板CB1241 RS485 型号:6ES7 241-1CH30-1XB0,1 个 触摸屏:昆仑通态TPC7062Ti,1 个 电脑一台 1、设备组态配置: 屏与CB1241 通讯线:屏COM 口 RS485+ 屏针脚7——PLC 端子 T/RB RS485- 屏针脚8——PLC 端子 T/RA PLC 需编写作为从站的程序,如下。M110.0 第一个周期期间仅初始化 RS-485 模块的参数一次。 触摸屏设置及组态: 从站地址1 触摸屏COM2 口为RS485. 设备地址需与程序中从站地址一样。 参考TIA 博途帮助文件中的 modbus RTU 从站指令介绍:
