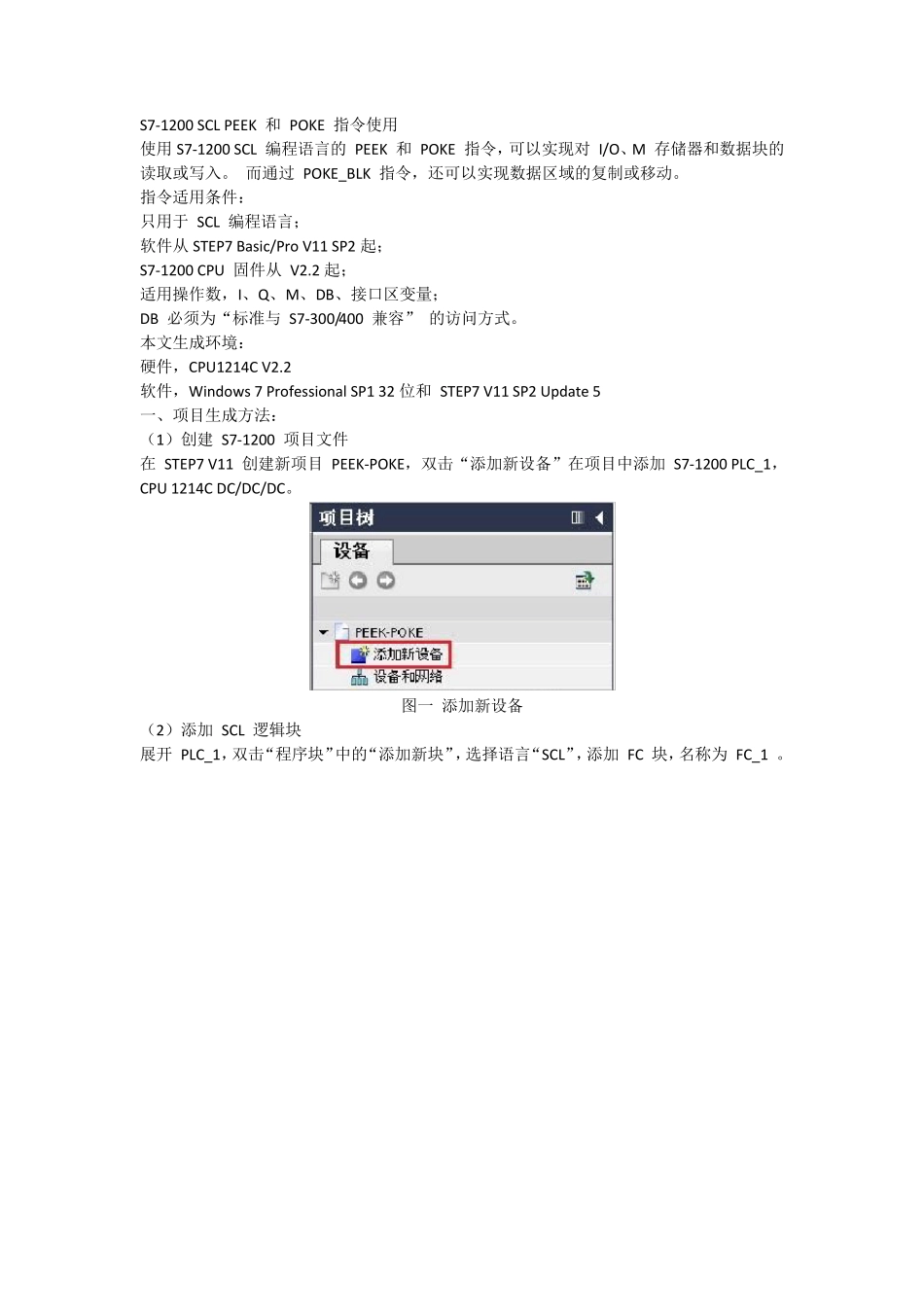

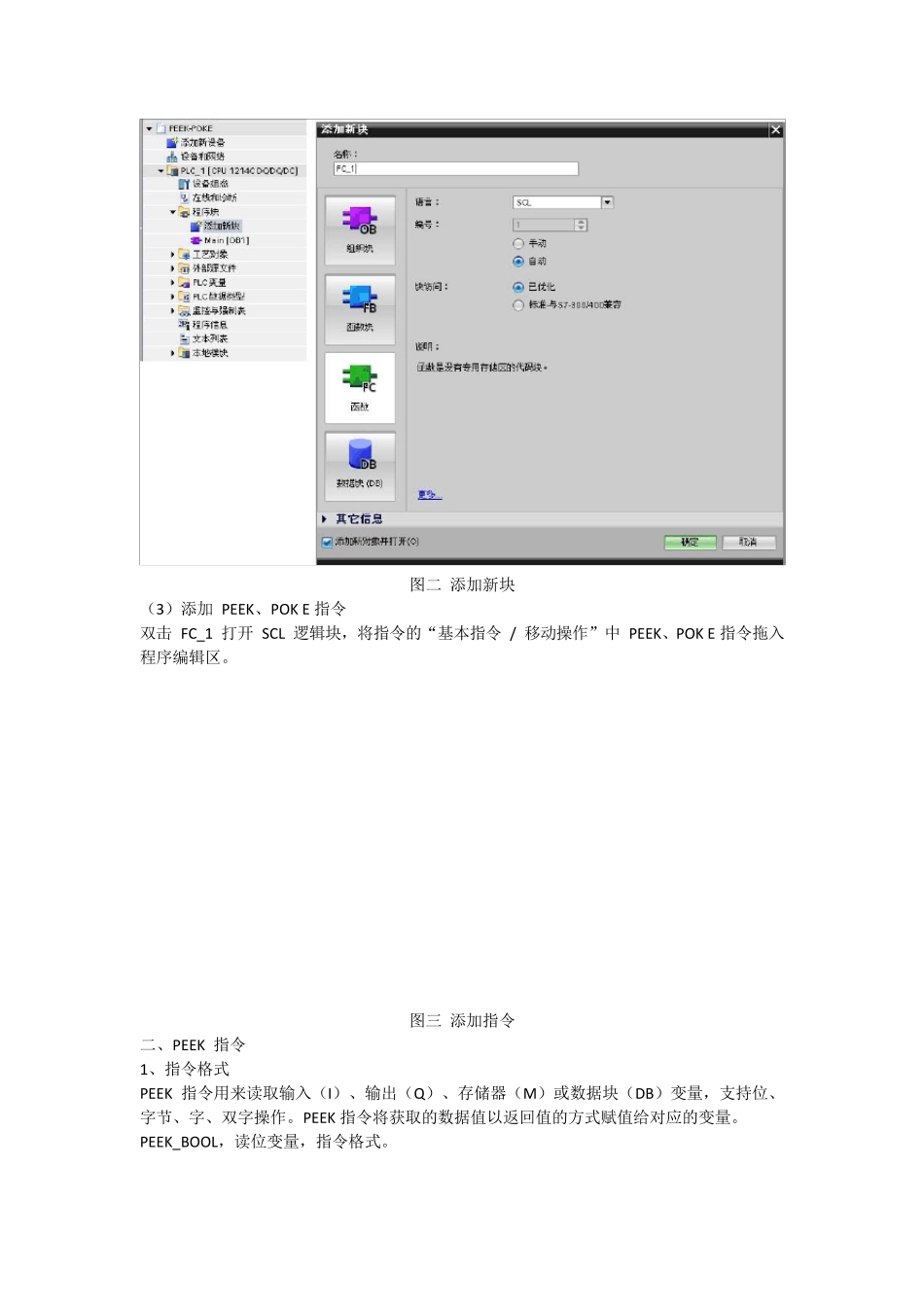

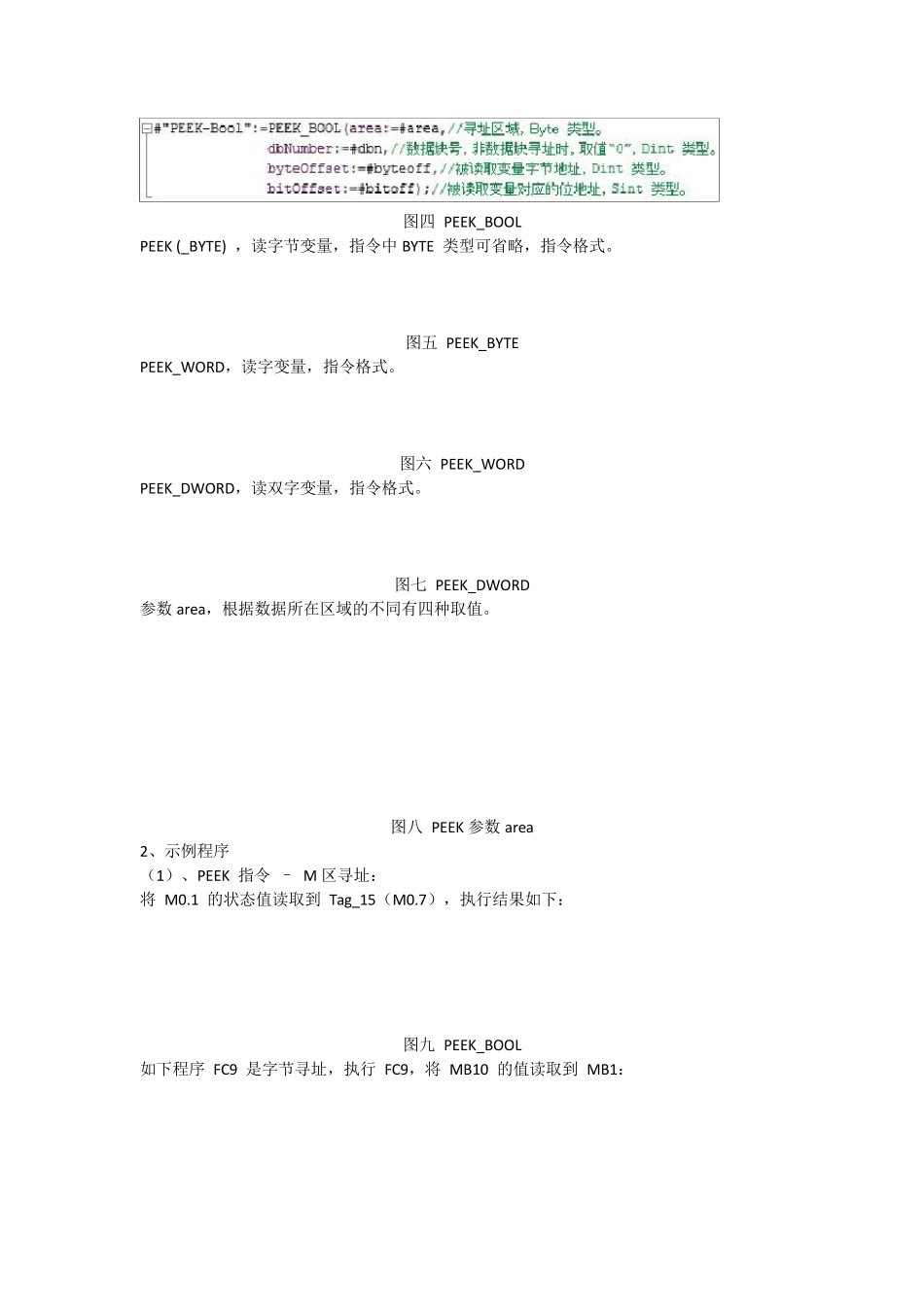

S7-1200 SCL PEEK 和 POKE 指令使用 使用S7-1200 SCL 编程语言的 PEEK 和 POKE 指令，可以实现对 I/O、M 存储器和数据块的读取或写入。 而通过 POKE_BLK 指令，还可以实现数据区域的复制或移动。 指令适用条件： 只用于 SCL 编程语言； 软件从STEP7 Basic/Pro V11 SP2 起； S7-1200 CPU 固件从 V2.2 起； 适用操作数，I、Q、M、DB、接口区变量； DB 必须为“标准与 S7-300/400 兼容” 的访问方式。 本文生成环境： 硬件，CPU1214C V2.2 软件，Window s 7 Professional SP1 32 位和 STEP7 V11 SP2 Update 5 一、项目生成方法： （1）创建 S7-1200 项目文件 在 STEP7 V11 创建新项目 PEEK-POKE，双击“添加新设备”在项目中添加 S7-1200 PLC_1，CPU 1214C DC/DC/DC。 图一 添加新设备 （2）添加 SCL 逻辑块 展开 PLC_1，双击“程序块”中的“添加新块”，选择语言“SCL”，添加 FC 块，名称为 FC_1 。 图二 添加新块 （3）添加 PEEK、POK E 指令 双击 FC_1 打开 SCL 逻辑块，将指令的“基本指令 / 移动操作”中 PEEK、POK E 指令拖入程序编辑区。 图三 添加指令 二、PEEK 指令 1、指令格式 PEEK 指令用来读取输入（I）、输出（Q）、存储器（M）或数据块（DB）变量，支持位、字节、字、双字操作。PEEK 指令将获取的数据值以返回值的方式赋值给对应的变量。 PEEK_BOOL，读位变量，指令格式。 图四 PEEK_BOOL PEEK (_BYTE) ，读字节变量，指令中BYTE 类型可省略，指令格式。 图五 PEEK_BYTE PEEK_WORD，读字变量，指令格式。 图六 PEEK_WORD PEEK_DWORD，读双字变量，指令格式。 图七 PEEK_DWORD 参数area，根据数据所在区域的不同有四种取值。 图八 PEEK 参数area 2、示例程序 （1）、PEEK 指令 – M 区寻址： 将 M0.1 的状态值读取到 Tag_15（M0.7），执行结果如下： 图九 PEEK_BOOL 如下程序 FC9 是字节寻址，执行 FC9，将 MB10 的值读取到 MB1： 图十 PEEK_Byte（PEEK） 如下序 FC10 是字寻址，执行 FC10，将 MW30 的值读取到 MW32： 图十一 PEEK_Word（PEEK） 将 MD50 的值读取到 MD54 ，程序 FC 11，执行结果如下： 图十二 PEEK_DWord（PEEK） （2）PEEK 指令 – DB 寻址： 使用 PEEK 指令编写程序 FC3，实现对 DB5 中的数据位、字节、字、双字的读取。 图十三 DB...
