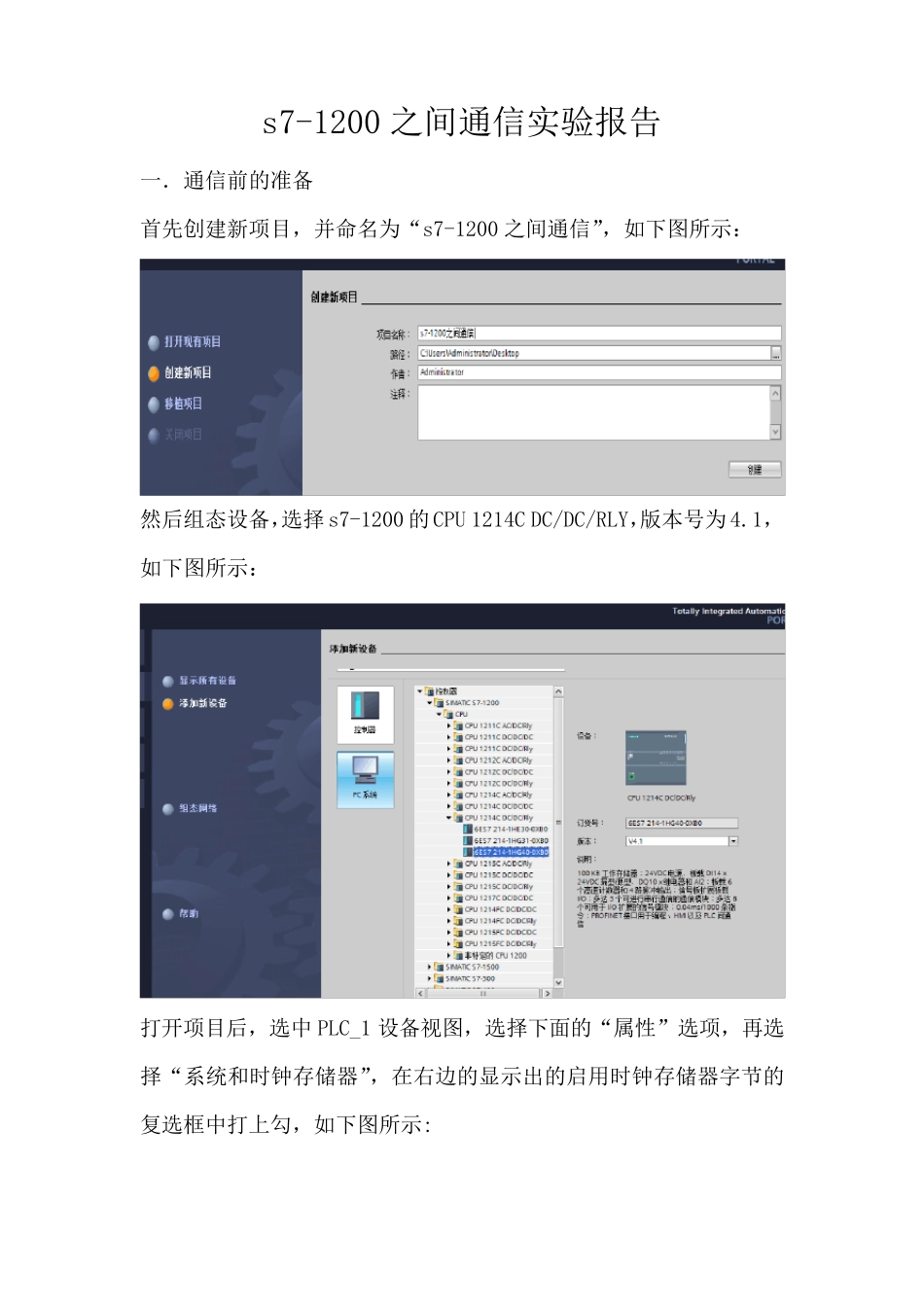

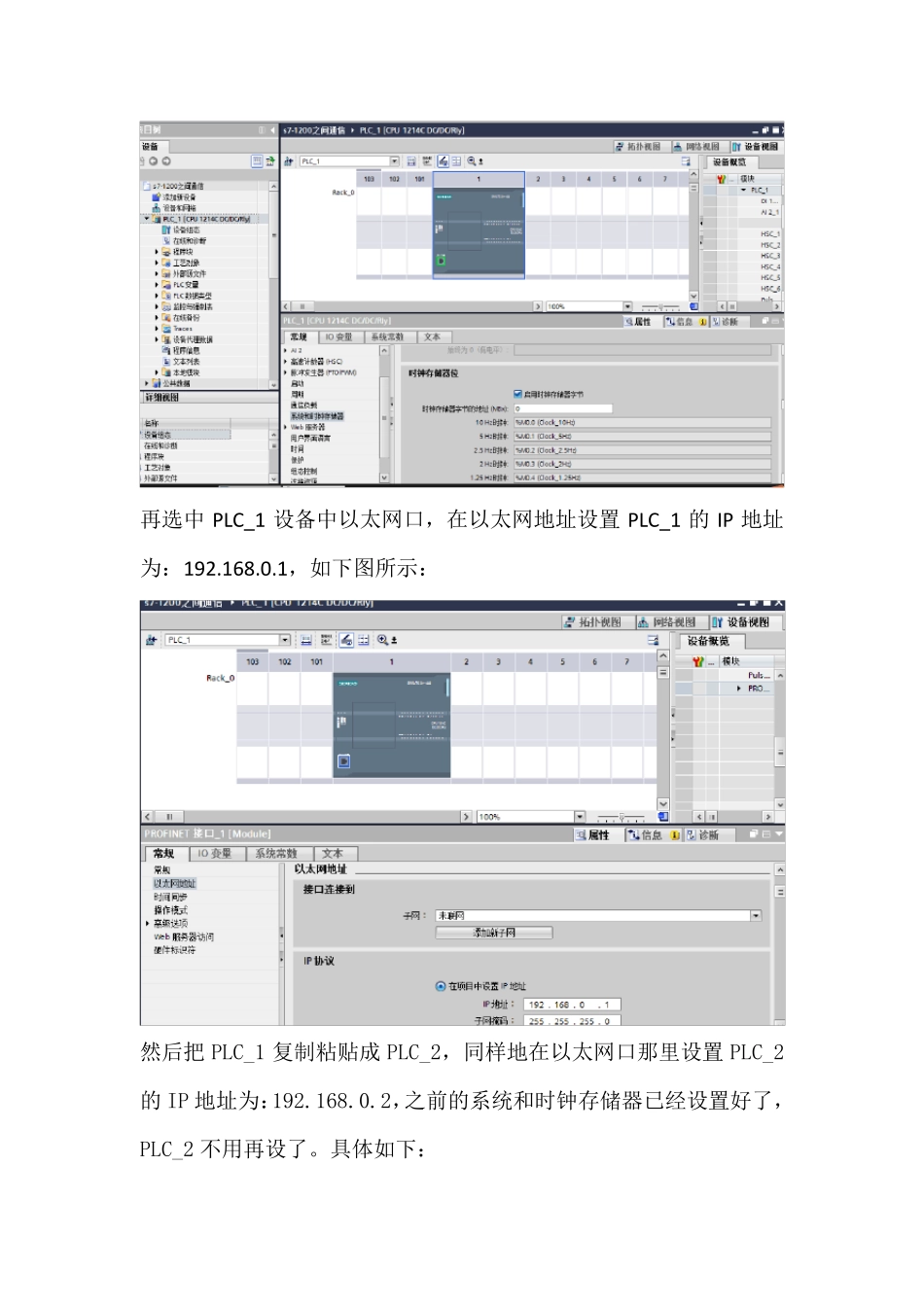

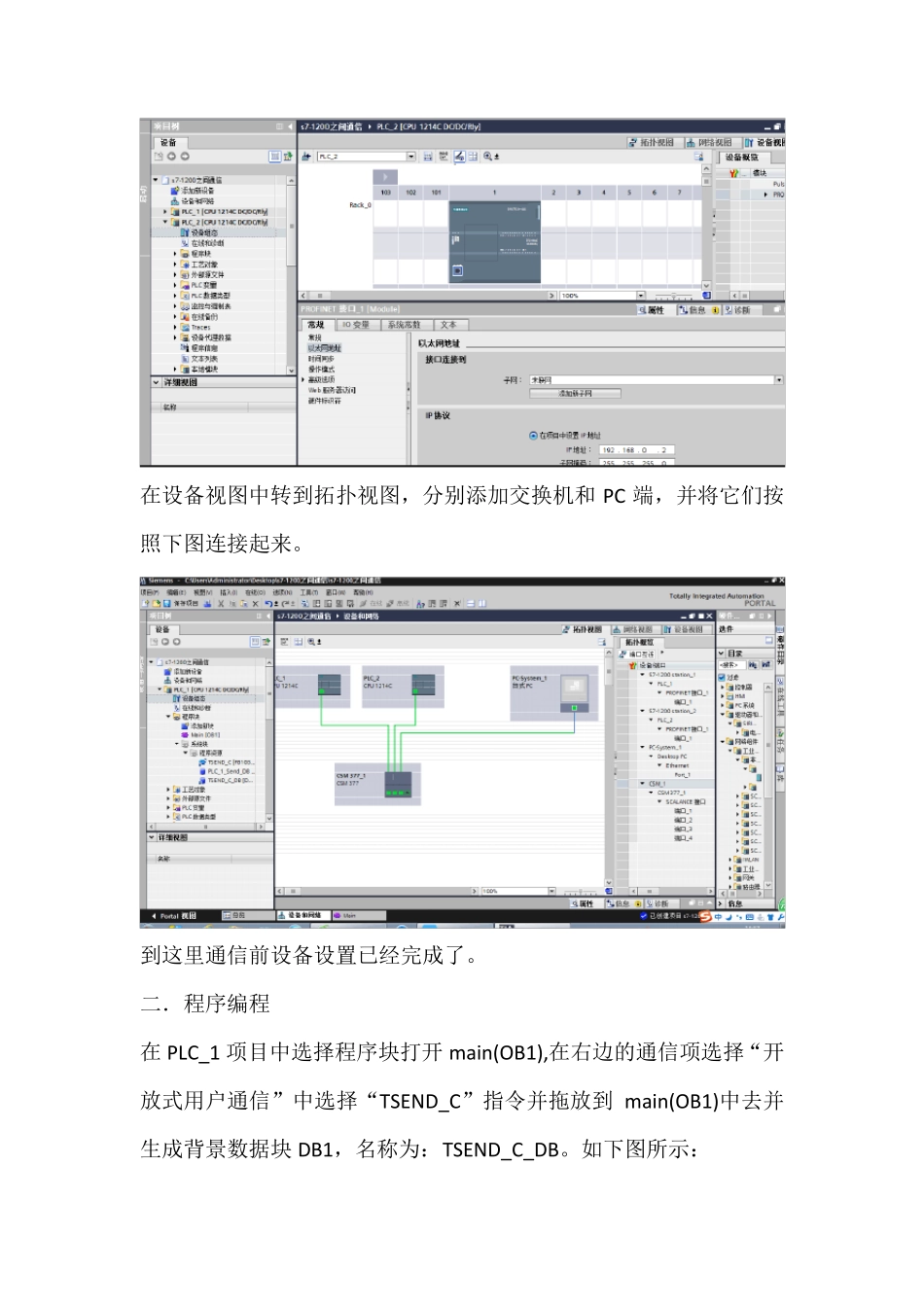

s7-1200 之间通信实验报告 一．通信前的准备 首先创建新项目，并命名为“s7-1200 之间通信”，如下图所示： 然后组态设备，选择 s7-1200 的CPU 1214C DC/DC/RLY，版本号为4.1，如下图所示： 打开项目后，选中 PLC_1 设备视图，选择下面的“属性”选项，再选择“系统和时钟存储器”，在右边的显示出的启用时钟存储器字节的复选框中打上勾，如下图所示: 再选中PLC_1 设备中以太网口，在以太网地址设置PLC_1 的IP 地址为：192.168.0.1，如下图所示： 然后把PLC_1 复制粘贴成PLC_2，同样地在以太网口那里设置PLC_2的IP 地址为：192.168.0.2，之前的系统和时钟存储器已经设置好了，PLC_2 不用再设了。具体如下： 在设备视图中转到拓扑视图，分别添加交换机和PC 端，并将它们按照下图连接起来。 到这里通信前设备设置已经完成了。 二．程序编程 在PLC_1 项目中选择程序块打开main(OB1),在右边的通信项选择“开放式用户通信”中选择“TSEND_C”指令并拖放到main(OB1)中去并生成背景数据块DB1，名称为：TSEND_C_DB。如下图所示： 选中指令，弹出下面的组态画面，设置如下面所示,在连接类型选择TCP,在连接数据行中，在下拉菜单中选择新建，生成下面所示的画面。 在PLC_1 项目中选择程序块打开main(OB1),在右边的通信项选择“开放式用户通信”中选择“TRCV_C”指令并拖放到 main(OB1)中去并生成背景数据块DB2，名称为：TRCV_C_DB，如下所示： 选中指令，弹出下面的组态画面，设置如下面所示,在连接类型选择TCP,在连接数据行中，在下拉菜单中选择新建，生成下面所示的画面： 然后添加全局数据块，命名为 send，如下图所示： 在打开的全局数据块名称列命名为send，在数据类型选择数组并设置为array[0....99]of string,如下图： 在选中send[DB5]中单击右键选择属性，将打勾的去掉。如下所示: 接下来关于指令“TSEND_C”的设置如下面所示: 再添加全局数据块，并命名为“receive”,然后在打开里面名称列命名为“receive”，数据类型选择数组并设置为 array[0....99]of string,如下图所示: 同样地在receive[DB6]中单击右键选择属性，将打勾的去掉。如下所示: 关于指令“TRCV_C”的设置如下所示： 到这里PLC_1 的编程组态已经完成，关于PLC_2 的编程组态设置和PLC_1 的设置步骤大同小异，基本的设置如下面所示: 在 PLC_2 中 TSEND_C 指令的设置组态如下： 在 PLC_2 中 TRCV_C 指令的设置组态如下： 关于指...
