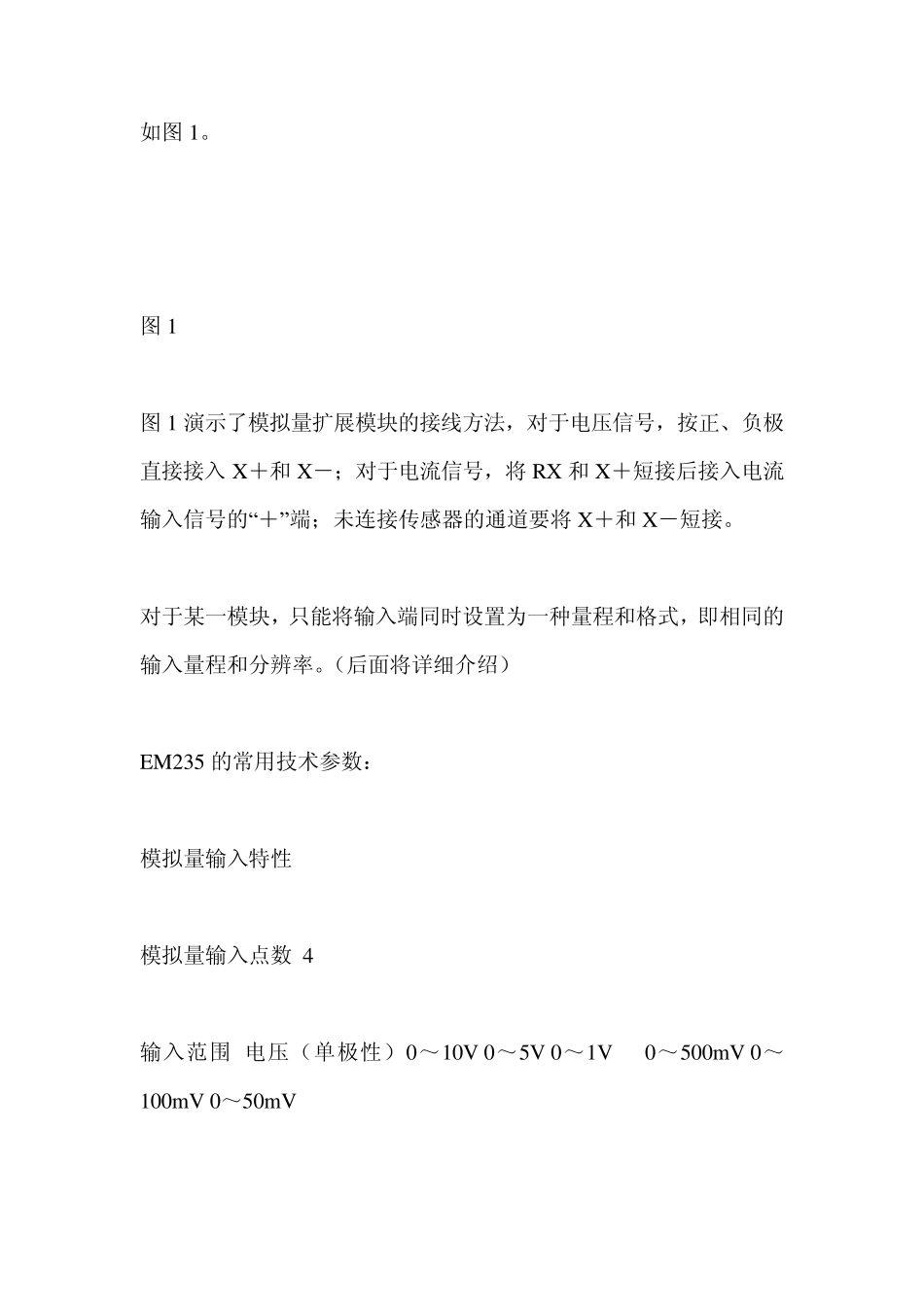

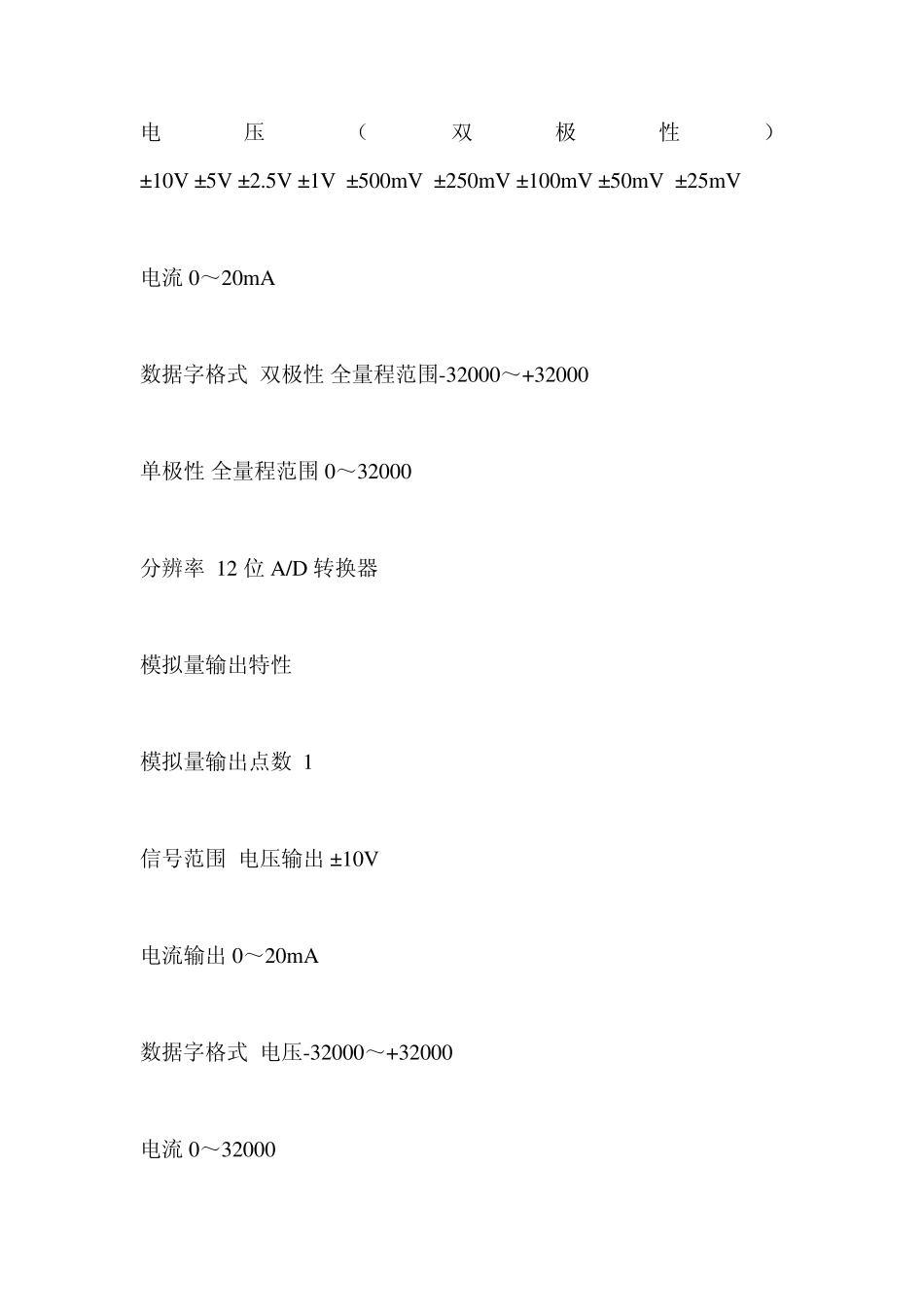

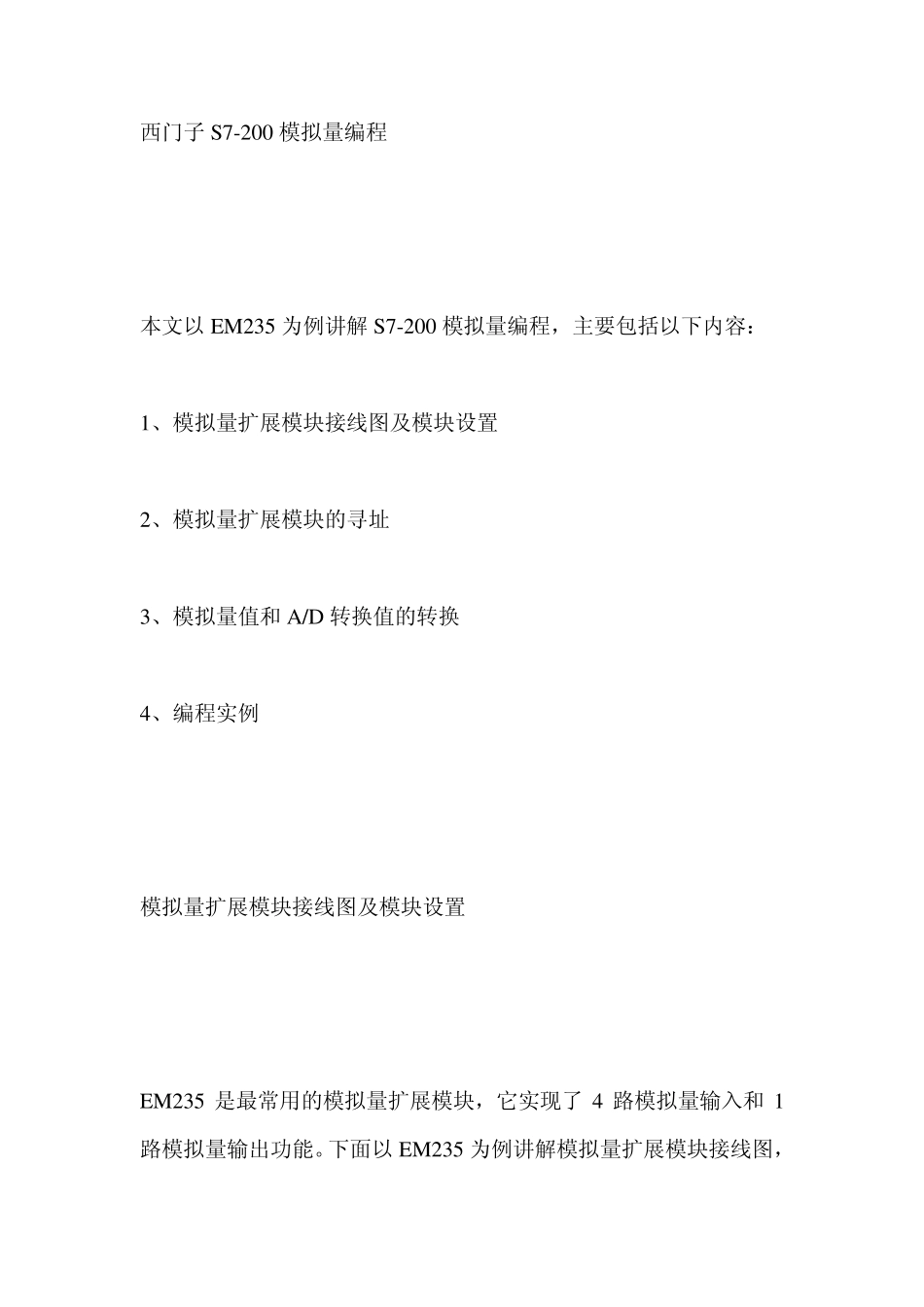

西门子S7-200 模拟量编程 本文以EM235 为例讲解S7-200 模拟量编程，主要包括以下内容： 1、模拟量扩展模块接线图及模块设置 2、模拟量扩展模块的寻址 3、模拟量值和 A/D 转换值的转换 4、编程实例 模拟量扩展模块接线图及模块设置 EM235 是最常用的模拟量扩展模块，它实现了 4 路模拟量输入和 1路模拟量输出功能。下面以EM235 为例讲解模拟量扩展模块接线图，如图1。 图1 图1 演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入 X＋和 X－；对于电流信号，将 RX 和 X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将 X＋和 X－短接。 对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。（后面将详细介绍） EM235 的常用技术参数： 模拟量输入特性 模拟量输入点数 4 输入范围 电压（单极性）0～10V 0～5V 0～1V 0～500mV 0～100mV 0～50mV 电压（双极性）±10V ±5V ±2.5V ±1V ±500mV ±250mV ±100mV ±50mV ±25mV 电流0～20mA 数据字格式 双极性 全量程范围-32000～+32000 单极性 全量程范围0～32000 分辨率 12 位 A/D 转换器 模拟量输出特性 模拟量输出点数 1 信号范围 电压输出 ±10V 电流输出 0～20mA 数据字格式 电压-32000～+32000 电流0～32000 分辨率电流 电压12 位 电流11 位 下表说明如何用DIP 开关设置EM235 扩展模块，开关1 到6 可选择输入模拟量的单/双极性、增益和衰减。 EM235 开关 单/双极性选择 增益选择 衰减选择 SW1 SW2 SW3 SW4 SW5 SW6 ON 单极性 OFF 双极性 OFF OFF X1 OFF ON X10 ON OFF X100 ON ON 无效 ON OFF OFF 0.8 OFF ON OFF 0.4 OFF OFF ON 0.2 由上表可知，DIP 开关SW6 决定模拟量输入的单双极性，当SW6 为ON 时，模拟量输入为单极性输入，SW6 为OFF 时，模拟量输入为双极性输入。 SW4 和 SW5 决定输入模拟量的增益选择，而 SW1，SW2，SW3 共同决定了模拟量的衰减选择。 根据上表6个DIP开关的功能进行排列组合，所有的输入设置如下表： 单极性 满量程输入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 ON OFF OFF ON OFF ON 0 到50mV 12.5μV OFF ON OFF ON OFF ON 0 到100mV 25μV ON OFF OFF OFF ON ON 0 到500mV 125uA OFF ON OFF OFF ON ON 0 到1V 250μV ON OF...
