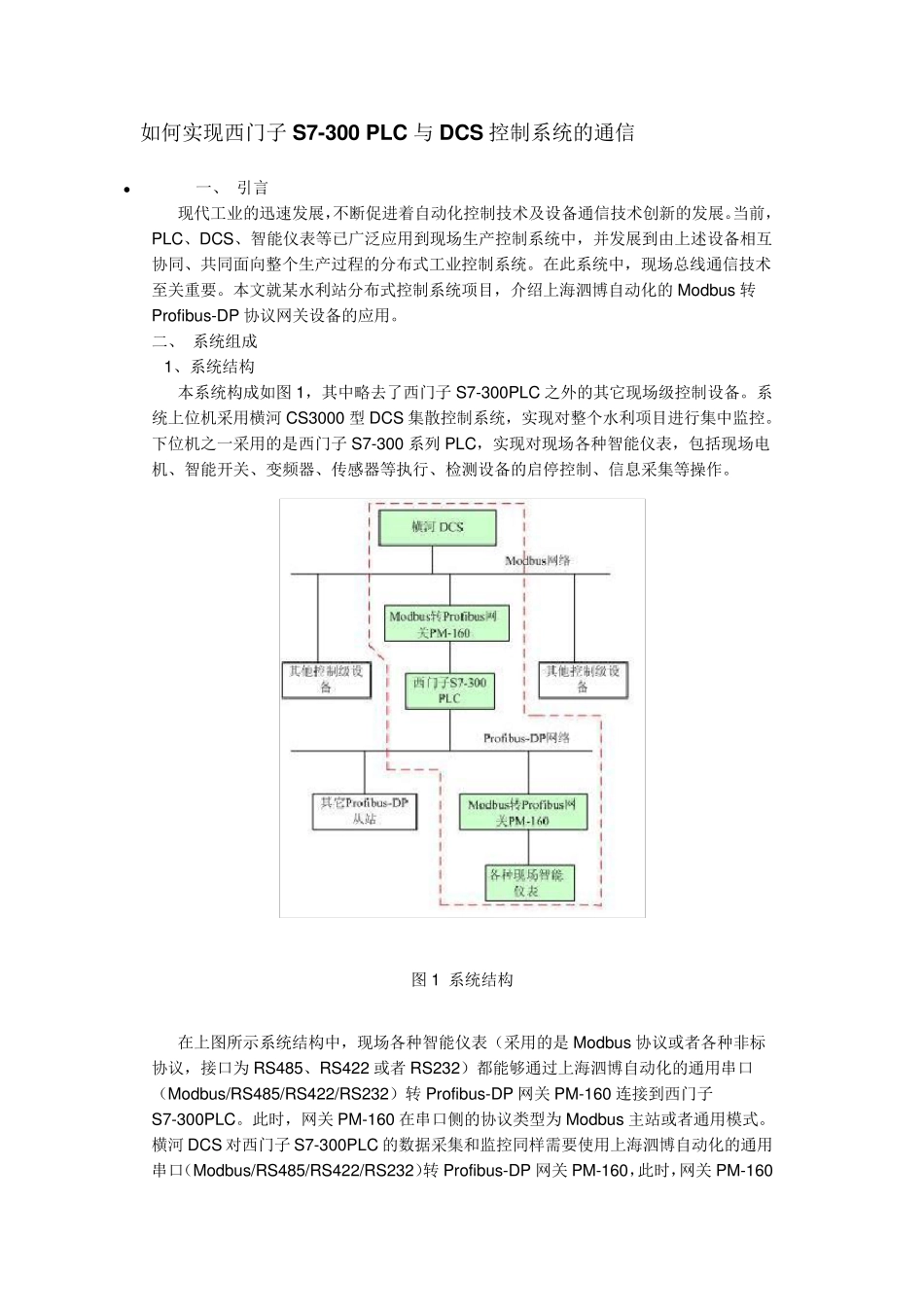

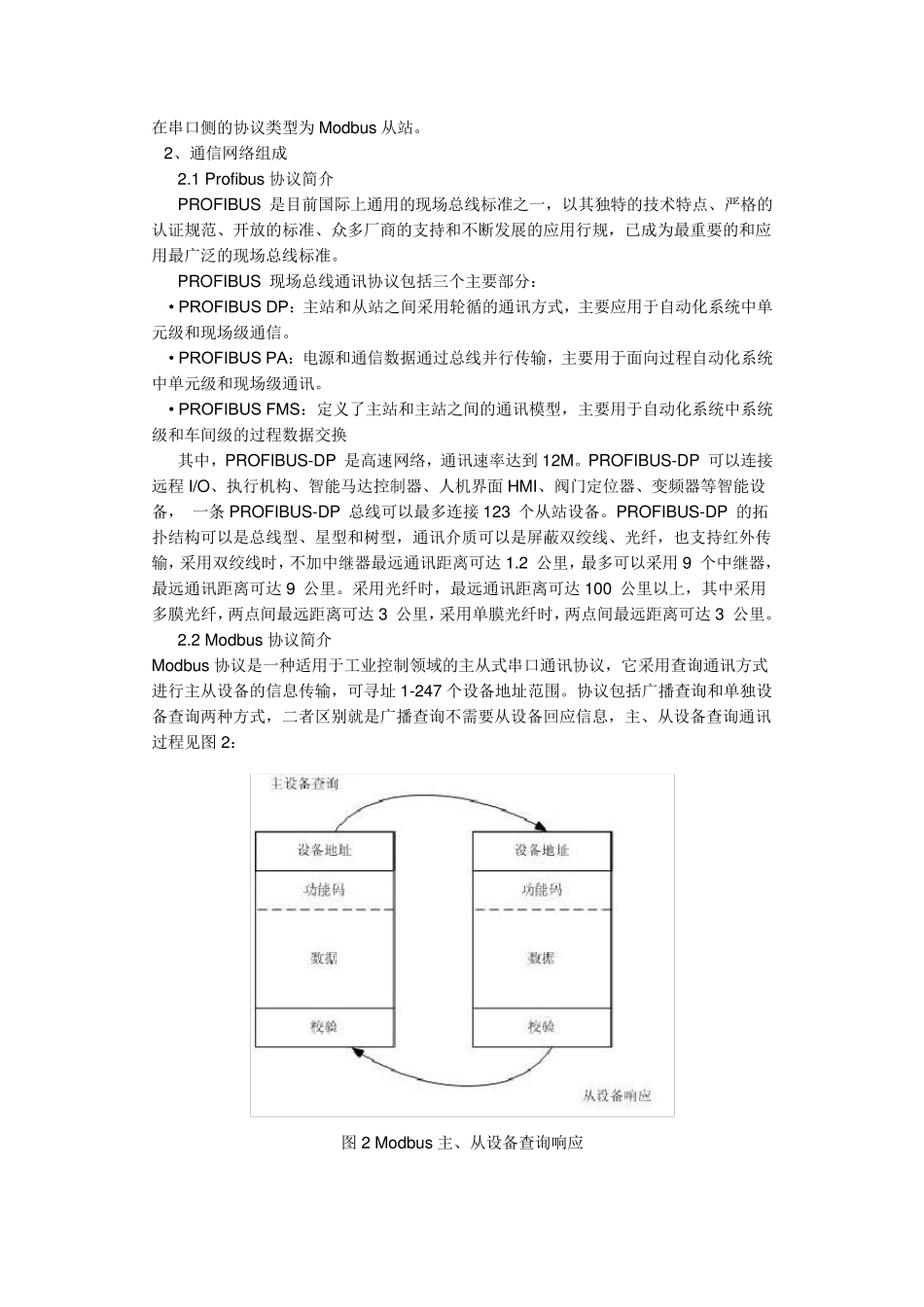

如何实现西门子S7-300 PLC 与DCS 控制系统的通信 • 一、 引言 现代工业的迅速发展，不断促进着自动化控制技术及设备通信技术创新的发展。当前，PLC、DCS、智能仪表等已广泛应用到现场生产控制系统中，并发展到由上述设备相互协同、共同面向整个生产过程的分布式工业控制系统。在此系统中，现场总线通信技术至关重要。本文就某水利站分布式控制系统项目，介绍上海泗博自动化的Modbus 转Profibus-DP 协议网关设备的应用。 二、 系统组成 1、系统结构 本系统构成如图 1，其中略去了西门子S7-300PLC 之外的其它现场级控制设备。系统上位机采用横河 CS3000 型 DCS 集散控制系统，实现对整个水利项目进行集中监控。下位机之一采用的是西门子S7-300 系列 PLC，实现对现场各种智能仪表，包括现场电机、智能开关、变频器、传感器等执行、检测设备的启停控制、信息采集等操作。 图 1 系统结构 在上图所示系统结构中，现场各种智能仪表（采用的是 Modbus 协议或者各种非标协议，接口为 RS485、RS422 或者 RS232）都能够通过上海泗博自动化的通用串口（Modbus/RS485/RS422/RS232）转 Profibus-DP 网关 PM-160 连接到西门子S7-300PLC。此时，网关 PM-160 在串口侧的协议类型为 Modbus 主站或者通用模式。横河 DCS 对西门子S7-300PLC 的数据采集和监控同样需要使用上海泗博自动化的通用串口（Modbus/RS485/RS422/RS232）转 Profibus-DP 网关 PM-160，此时，网关 PM-160在串口侧的协议类型为Modbus 从站。 2、通信网络组成 2.1 Profibus 协议简介 PROFIBUS 是目前国际上通用的现场总线标准之一，以其独特的技术特点、严格的认证规范、开放的标准、众多厂商的支持和不断发展的应用行规，已成为最重要的和应用最广泛的现场总线标准。 PROFIBUS 现场总线通讯协议包括三个主要部分： • PROFIBUS DP：主站和从站之间采用轮循的通讯方式，主要应用于自动化系统中单元级和现场级通信。 • PROFIBUS PA：电源和通信数据通过总线并行传输，主要用于面向过程自动化系统中单元级和现场级通讯。 • PROFIBUS FMS：定义了主站和主站之间的通讯模型，主要用于自动化系统中系统级和车间级的过程数据交换 其中，PROFIBUS-DP 是高速网络，通讯速率达到 12M。PROFIBUS-DP 可以连接远程 I/O、执行机构、智能马达控制器、人机界面 HMI、阀门定位器、变频器等智能设备， 一条 PROFIBUS-DP 总线可以最多连接...
