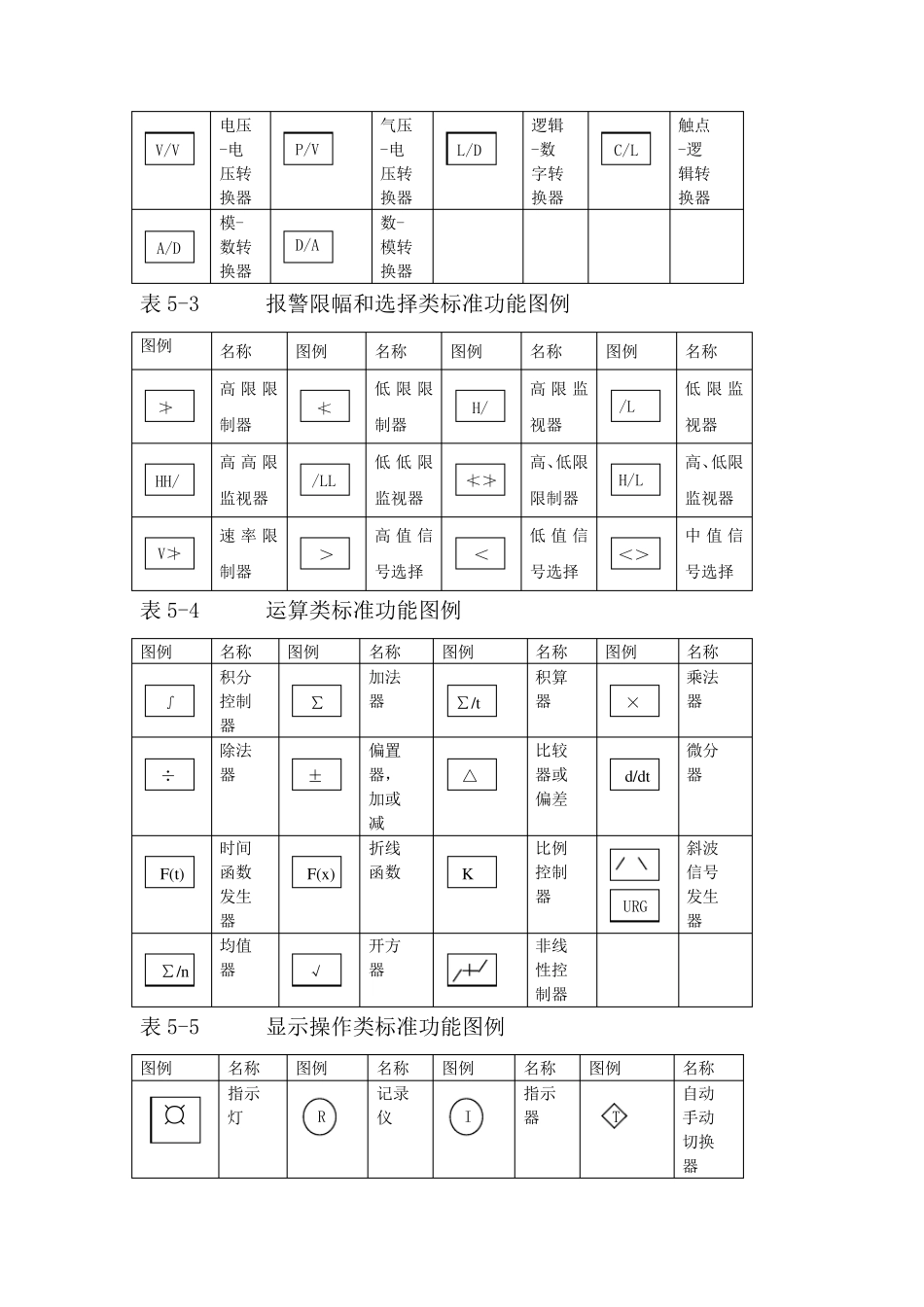

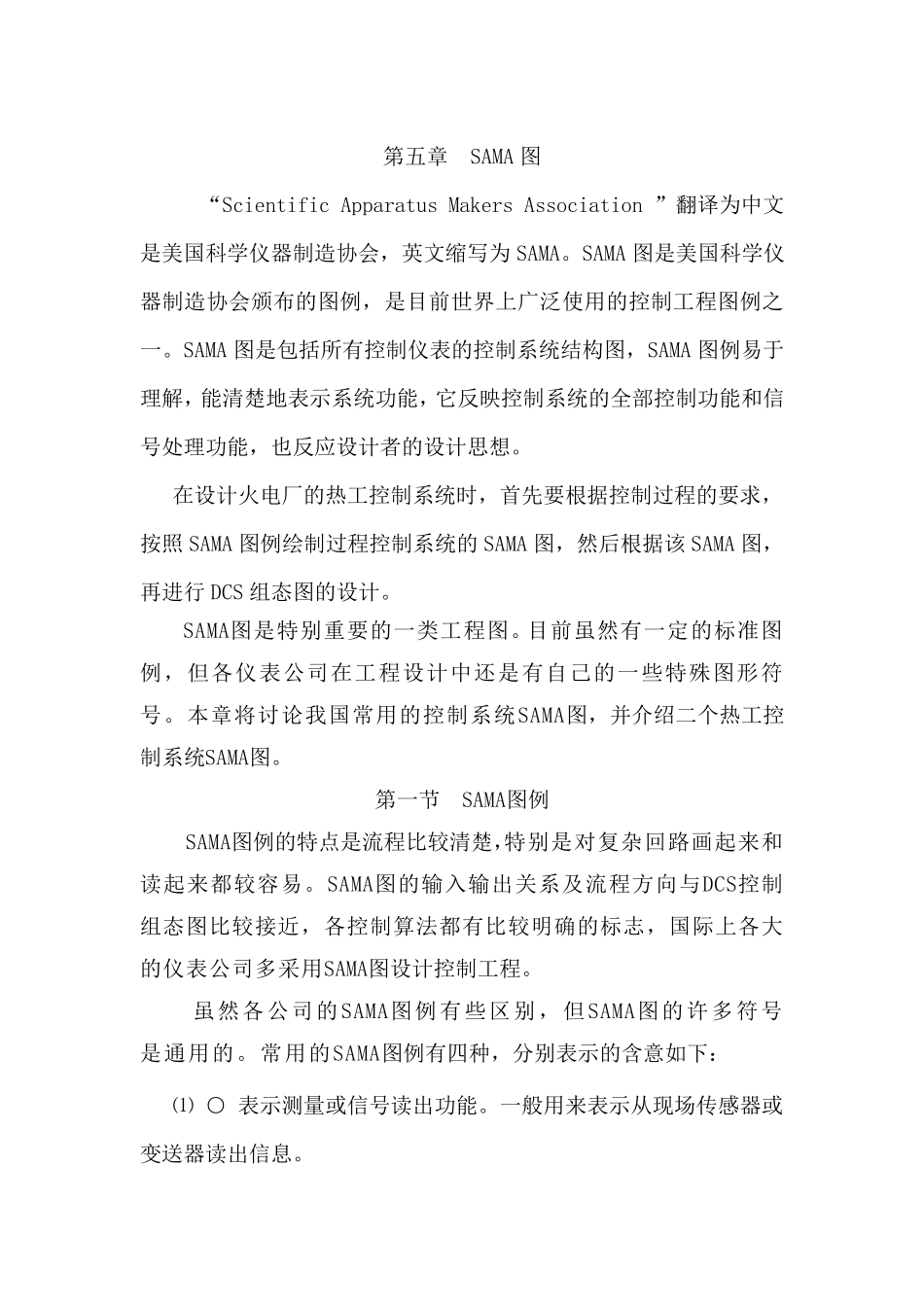

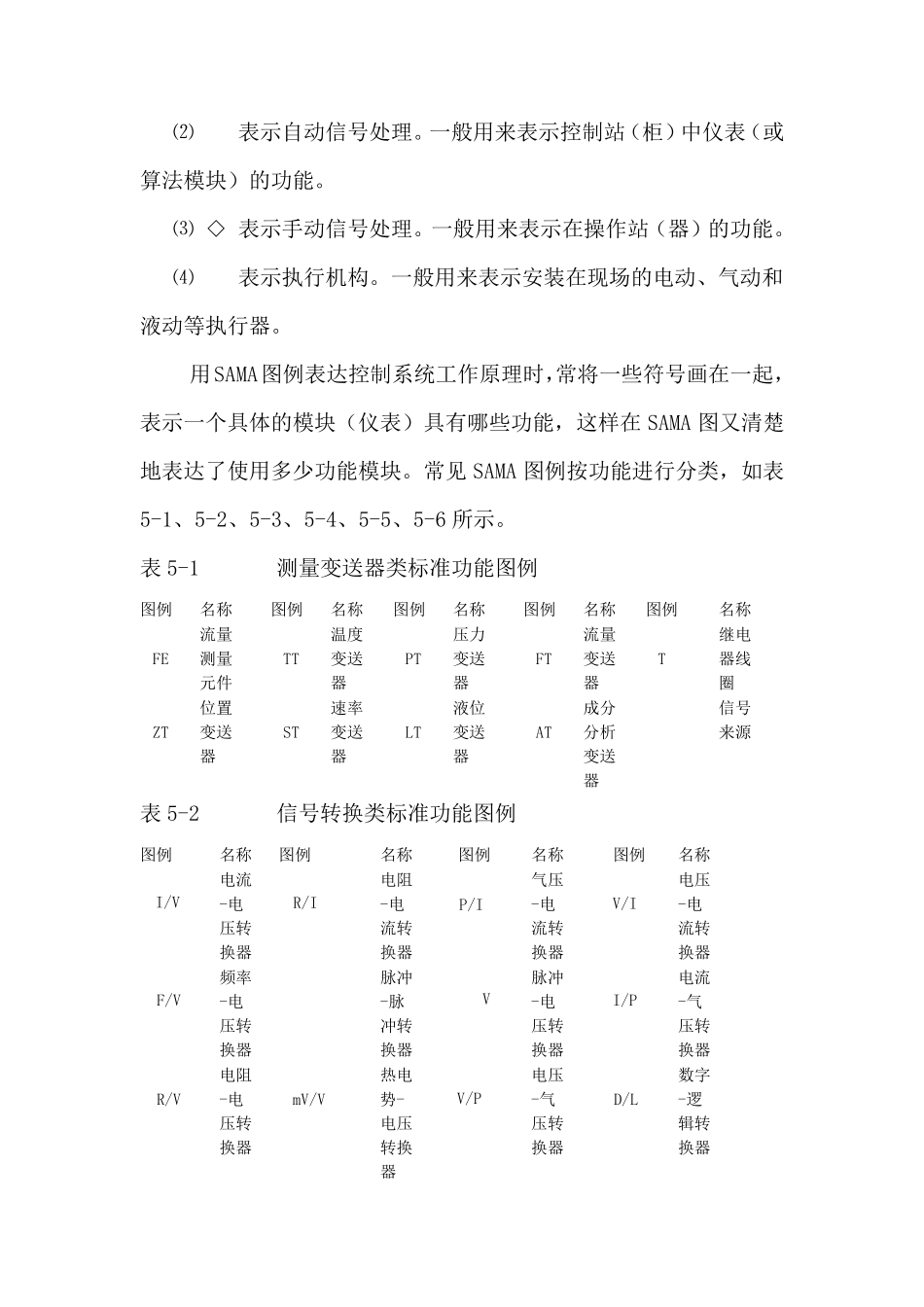

第五章 SAMA 图 “Scientific Apparatus Makers Association ”翻译为中文是美国科学仪器制造协会，英文缩写为 SAMA。SAMA 图是美国科学仪器制造协会颁布的图例，是目前世界上广泛使用的控制工程图例之一。SAMA 图是包括所有控制仪表的控制系统结构图，SAMA 图例易于理解，能清楚地表示系统功能，它反映控制系统的全部控制功能和信号处理功能，也反应设计者的设计思想。 在设计火电厂的热工控制系统时，首先要根据控制过程的要求，按照 SAMA 图例绘制过程控制系统的 SAMA 图，然后根据该 SAMA 图，再进行 DCS 组态图的设计。 SAMA图是特别重要的一类工程图。目前虽然有一定的标准图例，但各仪表公司在工程设计中还是有自己的一些特殊图形符号。本章将讨论我国常用的控制系统SAMA图，并介绍二个热工控制系统SAMA图。 第一节 SAMA图例 SAMA图例的特点是流程比较清楚，特别是对复杂回路画起来和读起来都较容易。SAMA图的输入输出关系及流程方向与DCS控制组态图比较接近，各控制算 法 都有比较明 确 的标志 ，国际 上各大的仪表公司多 采 用SAMA图设计控制工程。 虽然各公司的SAMA图例有些区 别，但SAMA图的许 多 符号是通 用的。常用的SAMA图例有四 种 ，分 别表示的含 意 如 下 ： ⑴ ○ 表示测 量 或 信号读出功能。一般 用来表示从 现 场 传 感 器或变 送 器读出信息 。 ⑵ 表示自动信号处理。一般用来表示控制站（柜）中仪表（或算法模块）的功能。 ⑶ ◇ 表示手动信号处理。一般用来表示在操作站（器）的功能。 ⑷ 表示执行机构。一般用来表示安装在现场的电动、气动和液动等执行器。 用SAMA图例表达控制系统工作原理时，常将一些符号画在一起，表示一个具体的模块（仪表）具有哪些功能，这样在 SAMA 图又清楚地表达了使用多少功能模块。常见 SAMA 图例按功能进行分类，如表5-1、5-2、5-3、5-4、5-5、5-6 所示。 表 5-1 测量变送器类标准功能图例 图例 名称 图例 名称 图例 名称 图例 名称 图例 名称 流量 测量 元件 温度 变送 器 压力 变送 器 流量 变送 器 继电 器线 圈 位置 变送 器 速率 变送 器 液位 变送 器 成分 分析 变送 器 信号 来源 表 5-2 信号转换类标准功能图例 图例 名称 图例 名称 图例 名称 图例 名称 电流 -电 压转 换器 电阻 -电 流转 换器 气压 -电 流转 换器 电压 -电 流...
