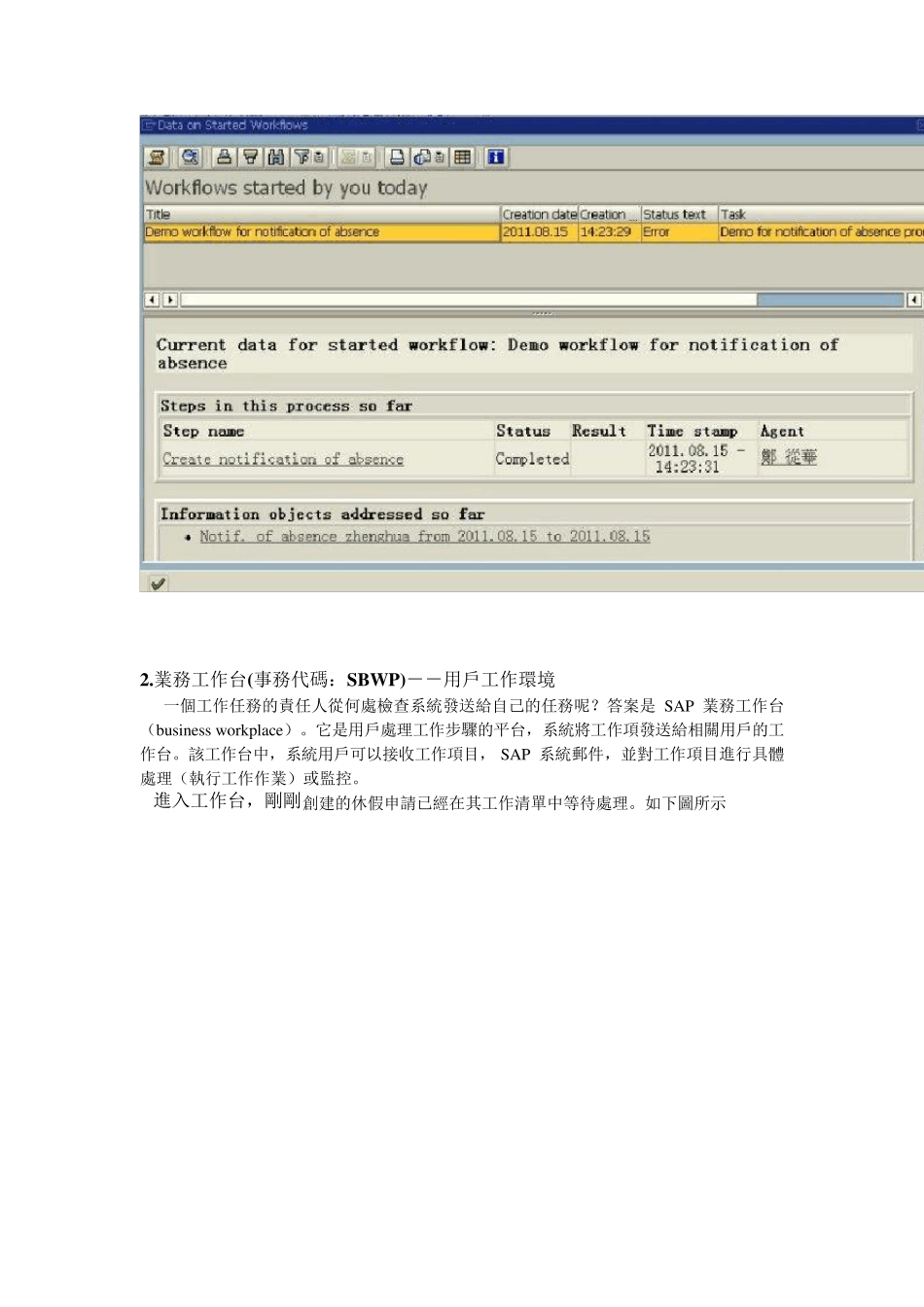

SAP 工 作流设计实例(转) 系統中示例工作流的應用事務代碼為SWUI_DEMO,對應的SAP 標準菜單路徑為Tools-->Business Workflow -->Develop-->Demonstration-->Start Workflow . 第一次使用該事務時,需要選擇工具欄中的SET UP WORKFLOWS 功能,進行示例工作流的預設定。設定結束之後,系統將給出提示信息民:w orkflow set up. 屏幕左邊的列表這可用的用於演示的工作流示例。選中其一之後,屏幕右側將給出該示例工作流的說明,以及執行步驟等信息。下面以第一個工作流demoformabs 為例進行介紹,該工作流用於員工休假申請的提交與批准(notification of absence process),簡稱“休假申請”工作流。 1 .啟動"休假申請"工作流 通過 set up w orkflow s 功能完成預設定後,選擇start 功能,啟動“休假申請”工作流。系統導航至下圖所示的休假申請創建界面。 保存該申請後,系統將返回下圖所示頁面,並給出提示信息:w orkflow started.該申請已經作為一個工作項目被發送至上級的業務工作台中,下一步的任務將是批准或拒絕該工作項目。 申請保存後,選擇workflow outbox功能,可以查看由當前用戶啟動的工作項目,如下圖所示: 2.業務工作台(事務代碼:SBW P)--用戶工作環境 一個工作任務的責任人從何處檢查系統發送給自己的任務呢?答案是SAP 業務工作台(business w orkplace)。它是用戶處理工作步驟的平台,系統將工作項發送給相關用戶的工作台。該工作台中,系統用戶可以接收工作項目, SAP 系統郵件,並對工作項目進行具體處理(執行工作作業)或監控。 進入工作台,剛剛創建的休假申請已經在其工作清單中等待處理。如下圖所示 3 .工作流設計器及創建實例 3.1 調用w orkflow builder 有兩种方式調用w orkflow builder .其一,可以通過進入事務SWDD 直接進入w orkflow 模板的流程定義和編輯環境.另外一种方法是在事務pftc 中指定一個工作流模板編號(如70000704),在其顯示或設計界面的basic data 選項卡中,選擇w orkflow builder 功能,進入其流程定義工具:工作流設計器。 如下圖片所示,目前工作流設計器中顯示的工作流模板為 w s70000704,是示例demo for notification of absence process 的模板。 在界面中部的圖形化流程設計界面中,是定義好的工作流步驟及其路由規則,其中step 目錄下的帶有三角形圖標代表一個acticity (活動)類型的工作步驟。雙擊一個活動,如...
