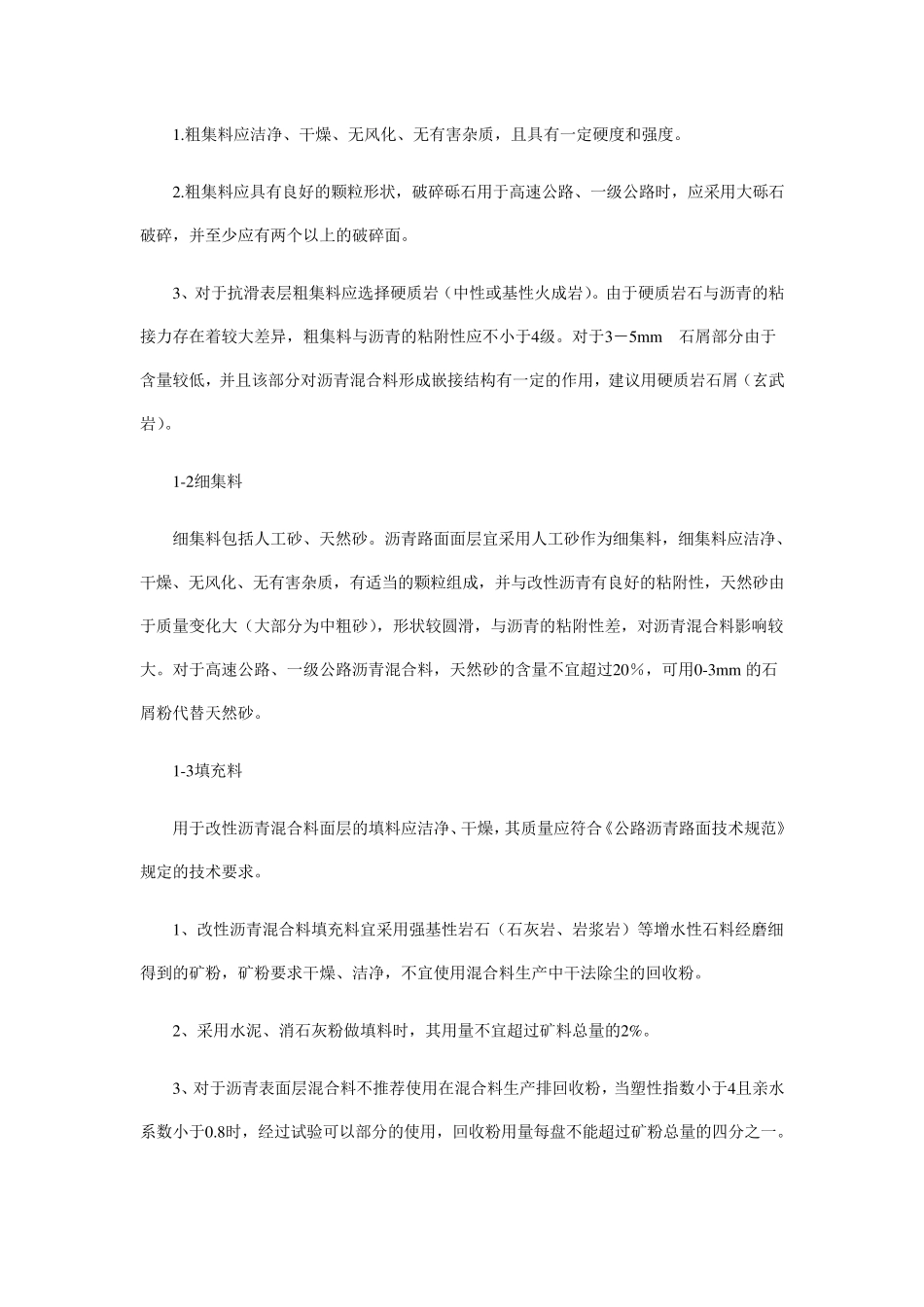

SBS 改性沥青 聚合物改性沥青是一种技术含量和附加值较高的新型优质筑路材料。它通过把聚合物掺入道路沥青中而改善使用性能，能显著延长路面寿命、降低噪声、提高行车舒适性和安全性，SBS 沥青作为一种改性沥青胶结料，早在20世纪90年代就已出现，由于 SBS 是一种热塑性橡胶共聚物，使用量大，费用较高，由于受经济条件限制，所以在国内一直没有大面积推广。在2002年由华东石油大学研究所研制成功 SBS 沥青改性剂，与东营市公路局材料处合作生产 SBS 改性沥青混合料，并在东营市南二路进行施工试验，下面结合东营市南二路一期工程的施工、监理情况，谈谈对 SBS 沥青配合比设计以及工程施工过程中的注意事项。 二、SBS 改性沥青概述 SBS 改性沥青是在原有基质沥青（AH-70）的基础上，掺加2.5%、3.0%、4.0％的SBS改性剂，改性后的沥青，与原沥青相比，其高温粘度增大，软化点升高。在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性明显提高。在 SBS 改性沥青生产过程中进行了大量的室内试验，生产后对其技术指标进行了现场实验，实验结果表明，外掺3.0%SBS的改性沥青，软化点、针入度等指标均满足改性沥青规范要求，可用SBS 改性沥青做沥青混合料的配合比设计。 三、SBS 沥青混合料的配合比设计 为了使设计的混合料能够达到实施效果，需要从材料要求、施工工艺、质量控制标准和质量控制方法等诸多方面提出以下要求，希望能够引起注意。 （一）、原材料要求 1-1粗集料： 用于改性沥青混合料面层的粗集料，宜采用碎石或碎砾石，其粒径规格和质量要求均应符合《公路沥青路面施工技术规范》（JTJ032-94）的规定 1.粗集料应洁净、干燥、无风化、无有害杂质，且具有一定硬度和强度。 2.粗集料应具有良好的颗粒形状，破碎砾石用于高速公路、一级公路时，应采用大砾石破碎，并至少应有两个以上的破碎面。 3、对于抗滑表层粗集料应选择硬质岩（中性或基性火成岩）。由于硬质岩石与沥青的粘接力存在着较大差异，粗集料与沥青的粘附性应不小于4级。对于3－5m m 石屑部分由于含量较低，并且该部分对沥青混合料形成嵌接结构有一定的作用，建议用硬质岩石屑（玄武岩）。 1-2细集料 细集料包括人工砂、天然砂。沥青路面面层宜采用人工砂作为细集料，细集料应洁净、干燥、无风化、无有害杂质，有适当的颗粒组成，并与改性沥青有良好的粘附性，天然砂由于质量变化大（大部分为中粗砂），形状较圆滑，与沥青的粘附性差，...
