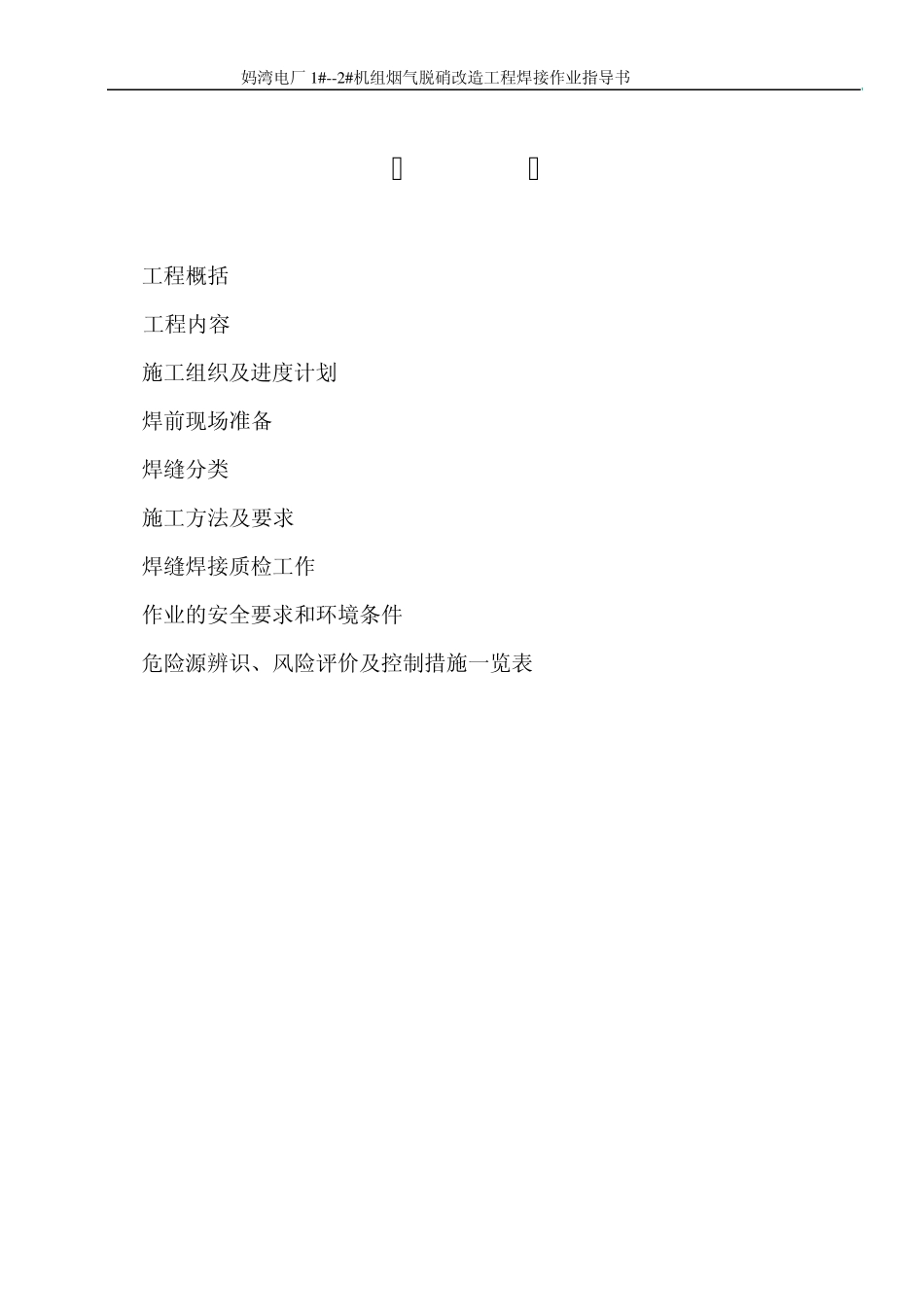

SCR脱硝焊接作业指导书_第1页
1/13

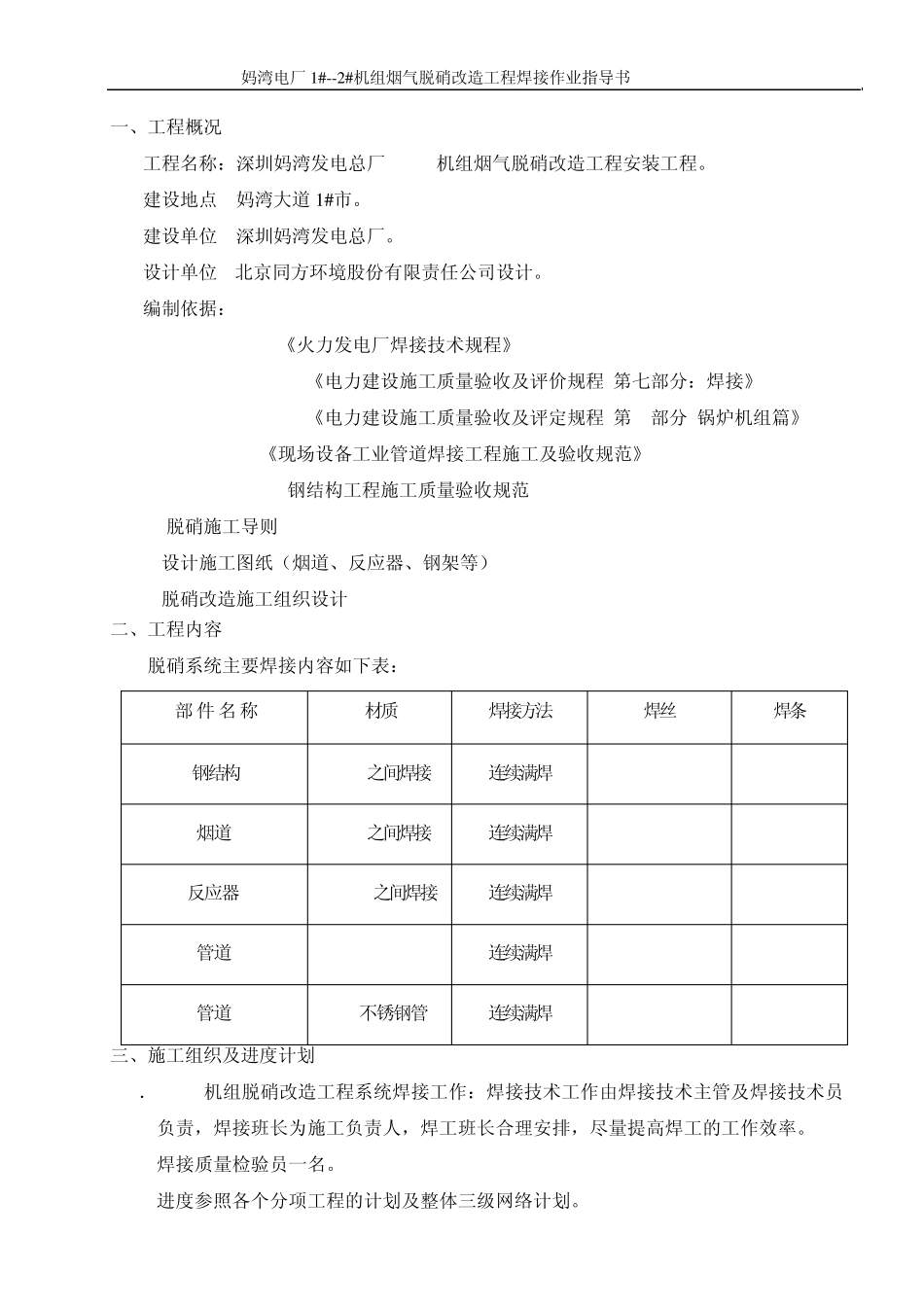

SCR脱硝焊接作业指导书_第2页
2/13

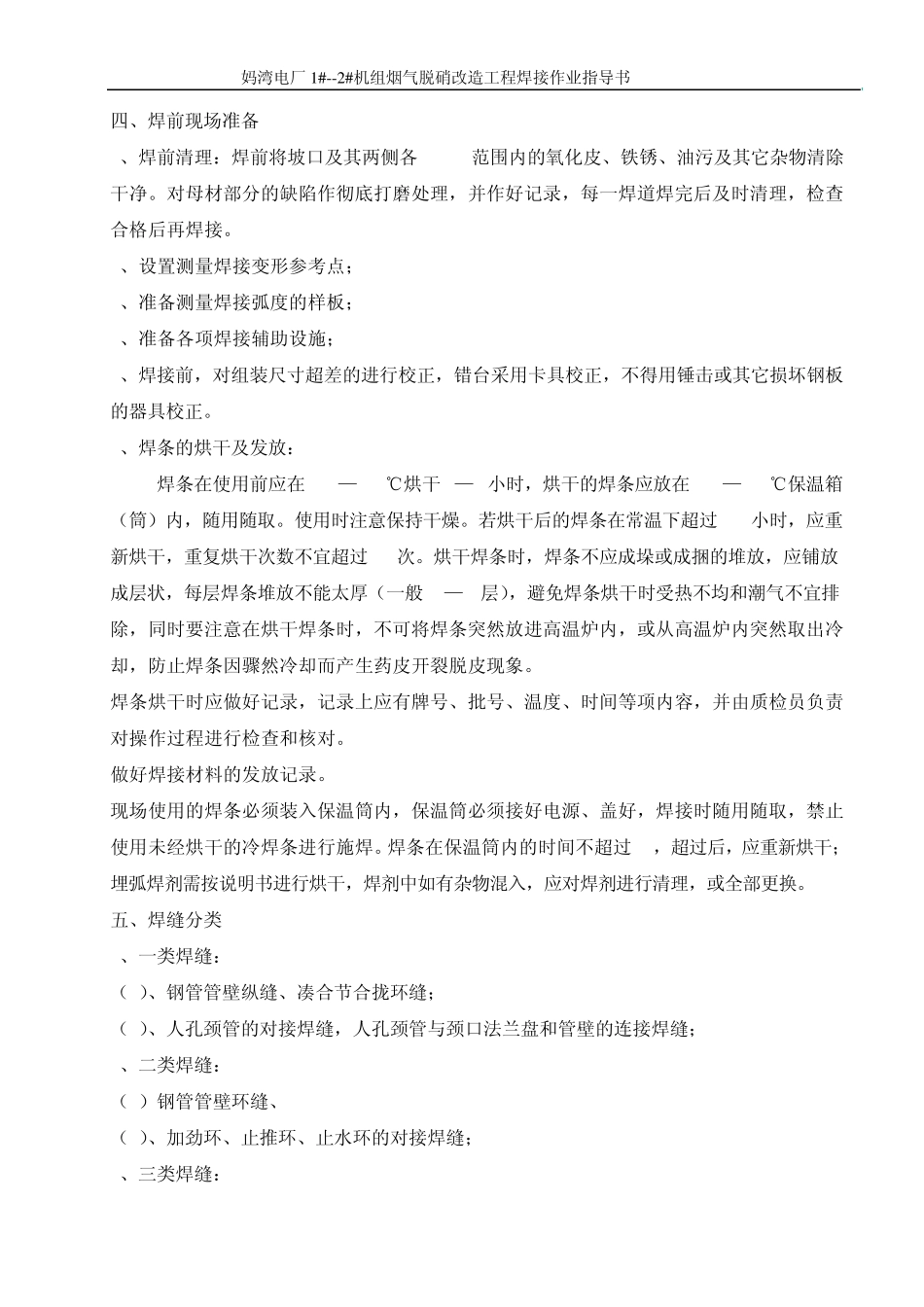

SCR脱硝焊接作业指导书_第3页
3/13
妈湾电厂1 #--2 #机组烟气脱硝改造工程焊接作业指导书 目 录 1. 工程概括 2. 工程内容 3. 施工组织及进度计划 4. 焊前现场准备 5. 焊缝分类 6. 施工方法及要求 7. 焊缝焊接质检工作 8. 作业的安全要求和环境条件 9. 危险源辨识、风险评价及控制措施一览表 妈湾电厂1 #--2 #机组烟气脱硝改造工程焊接作业指导书 一、工程概况 1.1工程名称:深圳妈湾发电总厂1#-2#机组烟气脱硝改造工程安装工程。 1.2建设地点: 妈湾大道 1 #市。 1.3建设单位: 深圳妈湾发电总厂。 1.4设计单位: 北京同方环境股份有限责任公司设计。 1.5编制依据: 1.5.1 DL/T869-2004《火力发电厂焊接技术规程》 1.5.2 DLT 5210.7-2009《电力建设施工质量验收及评价规程 第七部分:焊接》 1.5.3 DL/T5210.2-2009《电力建设施工质量验收及评定规程 第 2部分 锅炉机组篇》 1.5.2 GB50236-98《现场设备工业管道焊接工程施工及验收规范》 1.5.3 GB50205-2001<钢结构工程施工质量验收规范> 1.5.4 脱硝施工导则 LYHB/MC-08-04 1.5.5设计施工图纸(烟道、反应器、钢架等) 1.5.6脱硝改造施工组织设计 二、工程内容 脱硝系统主要焊接内容如下表: 部 件 名 称 材质 焊接方法 焊丝 焊条 钢结构 Q345-B之间焊接 连续满焊 / E506 烟道 Q345-B之间焊接 连续满焊 ER70S-6 (H08Mn2SiA) E507 反应器 Q345-B之间焊接 连续满焊 / E507 管道 Q235A 连续满焊 H08Mn2SiA E4303/E4315 管道 304不锈钢管 连续满焊 ER308 (0Cr18Ni9) A102/A022 三、施工组织及进度计划 3.1.1#-2#机组脱硝改造工程系统焊接工作:焊接技术工作由焊接技术主管及焊接技术员负责,焊接班长为施工负责人,焊工班长合理安排,尽量提高焊工的工作效率。 3.2 焊接质量检验员一名。 3.3 进度参照各个分项工程的计划及整体三级网络计划。 妈湾电厂 1 #--2 #机组烟气脱硝改造工程焊接作业指导书 四、焊前现场准备 1、焊前清理:焊前将坡口及其两侧各 20mm范围内的氧化皮、铁锈、油污及其它杂物清除干净。对母材部分的缺陷作彻底打磨处理,并作好记录,每一焊道焊完后及时清理,检查合格后再焊接。 2、设置测量焊接变形参考点; 3、准备测量焊接弧度的样板; 4、准备各项焊接辅助设施; 5、焊接前,对组装尺寸超差的进行校正,错台采用卡具校正,不得用锤击或其它损坏钢板的器具校正。 6、焊条的烘干及发放: 焊条在使...
