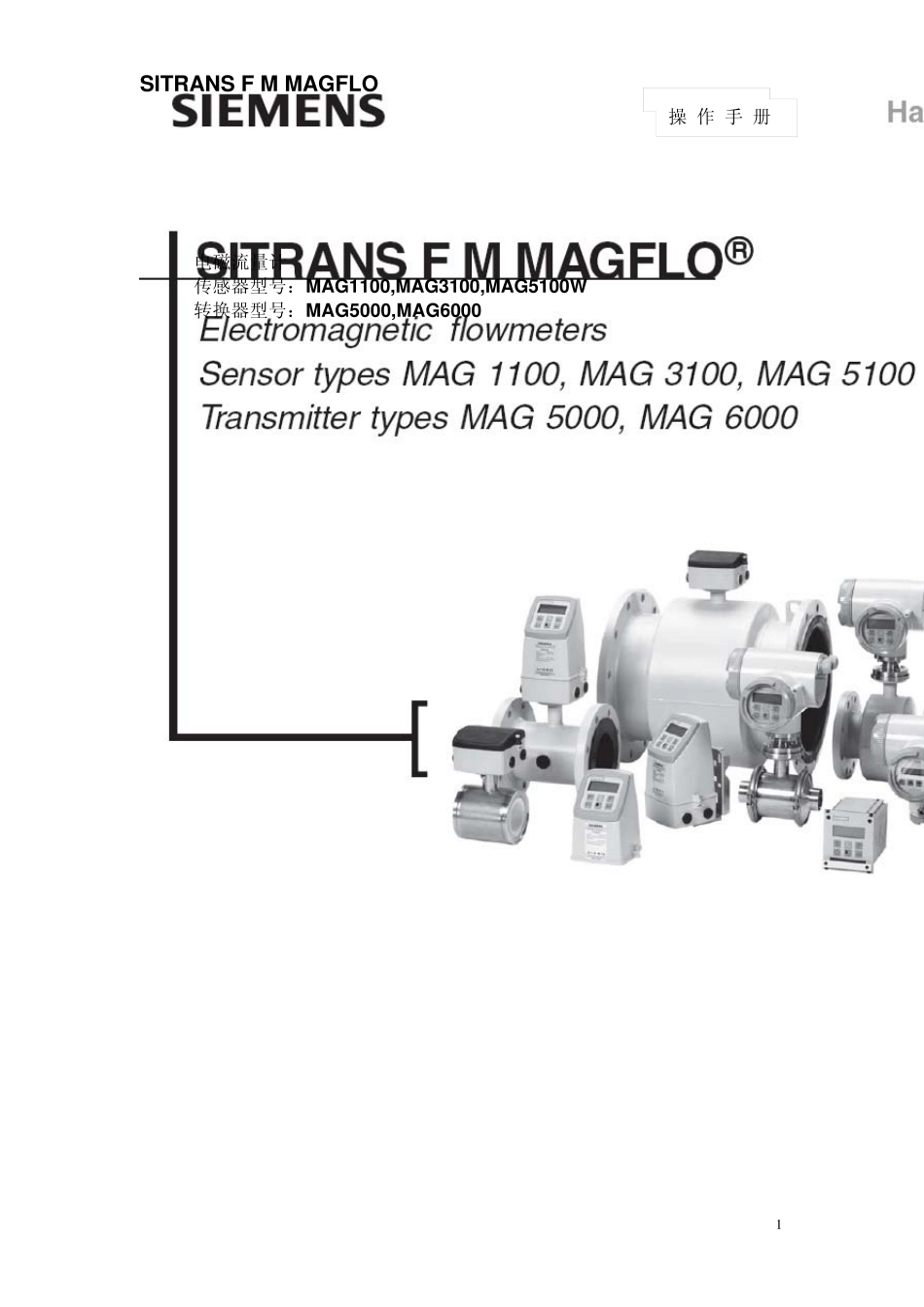

SITRANS F M MAGFLO 1 电磁流量计 传感器型号：MAG1100,MAG3100,MAG5100W 转换器型号：MAG5000,MAG6000 操 作 手 册 SITRANS F M MAGFLO 2 MAG 5000 MAG 6000 输出 1 路电流输出，1 路数字输出 1 路继电器输出 1 路电流输出，1 路数字输出 1 路继电器输出 流向 单/双向 单/双向 通讯协议 可选HART 增选通讯模块 显示 3 行，20 位（可选盲显） 3 行，20 位（可选盲显） 测量精度 实际流量的±0.5% 实际流量的±0.25% 防护等级 IP 67,IP 20 IP 67,IP 20 贸易结算 认证 PTB（冷水） PTB,OIMLR75,OIML R117 防爆安全棚 [EEx ia]llC [EEx ia ib]llB,[EEx ia]llC 电源 12~24V AC/DC,115~230V AC 12~24V AC/DC,115~230V AC 批量控制 无 有 MAG1100 MAG1100Food MAG3100 MAG3100P MAG5100W 尺寸[mm] DN2-100 DN 10-100 DN 15-2000 DN 15-300 DN25-1200 连接 无法兰盘安装(卡装式设计) 焊接式接头 夹具式接头 螺纹接头 法兰盘 法兰盘 法兰盘 压力(bar) Max.40 Max.40 Max.100 Max.40 Max.40 温度(℃) -20~ 200 -30~ 150 -40~ 180 -20~ 150 -10~ 70 内衬 氧化锆(Zr) 陶瓷(Al2O3) PFA 陶瓷(Al2O3) PFA 氯丁橡胶、EPDM、硬橡胶、 PTEE 、 PFA PTFE PFA 硬橡胶 EPDM 电极 铂, 哈氏合金C276 铂 哈氏合金 C276 AISI 316Ti，铂/铱，钛，钽 哈氏合金 C276 哈氏合金 C276 哈氏合金 C276 外壳防护 IP 67/IP 68 IP 67/IP 68 IP 67/IP 68 IP 67/IP 68 IP 67/IP 68 防爆 详细见第8页 详细见第9页 详细见第 11 页 详细见第 11 页 西 门 子系 列 电磁 流量计 SITRANS F M MAGFLO 3目录 1 产品介绍 2.技术数据 3.使用指南 4.外型尺寸和重量 5.传感器的安装 6.信号转换器的安装 7 电气连接 8. 订货指南 9.维修 10. 结束语1.1 产品介绍..................… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ..… … … ...… ....41.2 工作方式...................................… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … ...… … … ..… ...51.3 压力设备...
