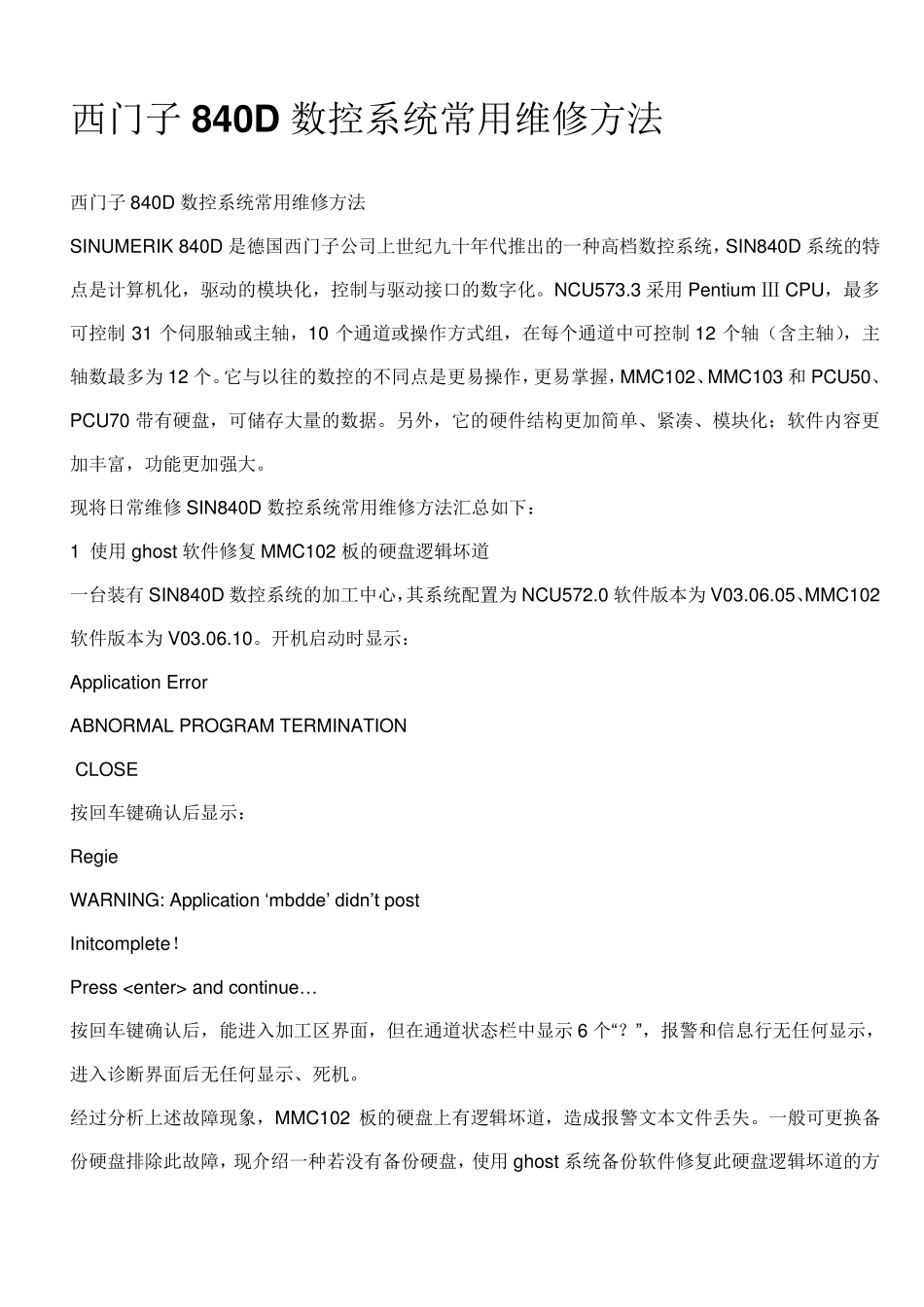

西门子840D 数控系统常用维修方法 西门子840D 数控系统常用维修方法 SINUMERIK 840D 是德国西门子公司上世纪九十年代推出的一种高档数控系统，SIN840D 系统的特点是计算机化，驱动的模块化，控制与驱动接口的数字化。NCU573.3 采用Pentiu m Ⅲ CPU，最多可控制31 个伺服轴或主轴，10 个通道或操作方式组，在每个通道中可控制12 个轴（含主轴），主轴数最多为 12 个。它与以往的数控的不同点是更易操作，更易掌握，MMC102、MMC103 和 PCU50、PCU70 带有硬盘，可储存大量的数据。另外，它的硬件结构更加简单、紧凑、模块化；软件内容更加丰富，功能更加强大。 现将日常维修SIN840D 数控系统常用维修方法汇总如下： 1 使用ghost 软件修复 MMC102 板的硬盘逻辑坏道 一台装有 SIN840D 数控系统的加工中心，其系统配置为 NCU572.0 软件版本为 V03.06.05、MMC102软件版本为 V03.06.10。开机启动时显示： Application Error ABNORMAL PROGRAM TERMINATION CLOSE 按回车键确认后显示： Regie WARNING: Application ‘mbdde’ didn’t post Initcomplete！ Press and continue… 按回车键确认后，能进入加工区界面，但在通道状态栏中显示 6 个“？”，报警和信息行无任何显示，进入诊断界面后无任何显示、死机。 经过分析上述故障现象，MMC102 板的硬盘上有逻辑坏道，造成报警文本文件丢失。一般可更换备份硬盘排除此故障，现介绍一种若没有备份硬盘，使用ghost 系统备份软件修复此硬盘逻辑坏道的方法（ghost 软件具有修复硬盘逻辑坏道的功能）。 1.1 机床关机断电，将笔记本电脑硬盘从机床 MMC102 板上拆下。 1.2 关闭一台安装有Window s 98 第二版操作系统的台式计算机。切断电源，打开机箱，将机床上硬盘通过插接式转换电路板连接到第二主硬盘位置。 1.3 使用 Ghost 7.5 软件进行硬盘分区数据备份 计算机开机以后，运行 Ghost 7.5 软件，进入 Ghost 7.5 软件后，在 Local 中选择“Partition”磁盘分区选项中的“To Image”进行机床硬盘的C 盘分区复制备份，按照屏幕提示依次选择源盘即机床硬盘，要备份的硬盘分区，再选择备份文件存放的路径与文件名（起名创建），保存后台式计算机的硬盘中。回车确定后，出现提示框点击“Fast”少量压缩，确认选择“Yes”，即开始执行复制。在复制时又出现提示“有坏语句是否继续”，必须选择“Yes”，又出现提示“忽视后面...
