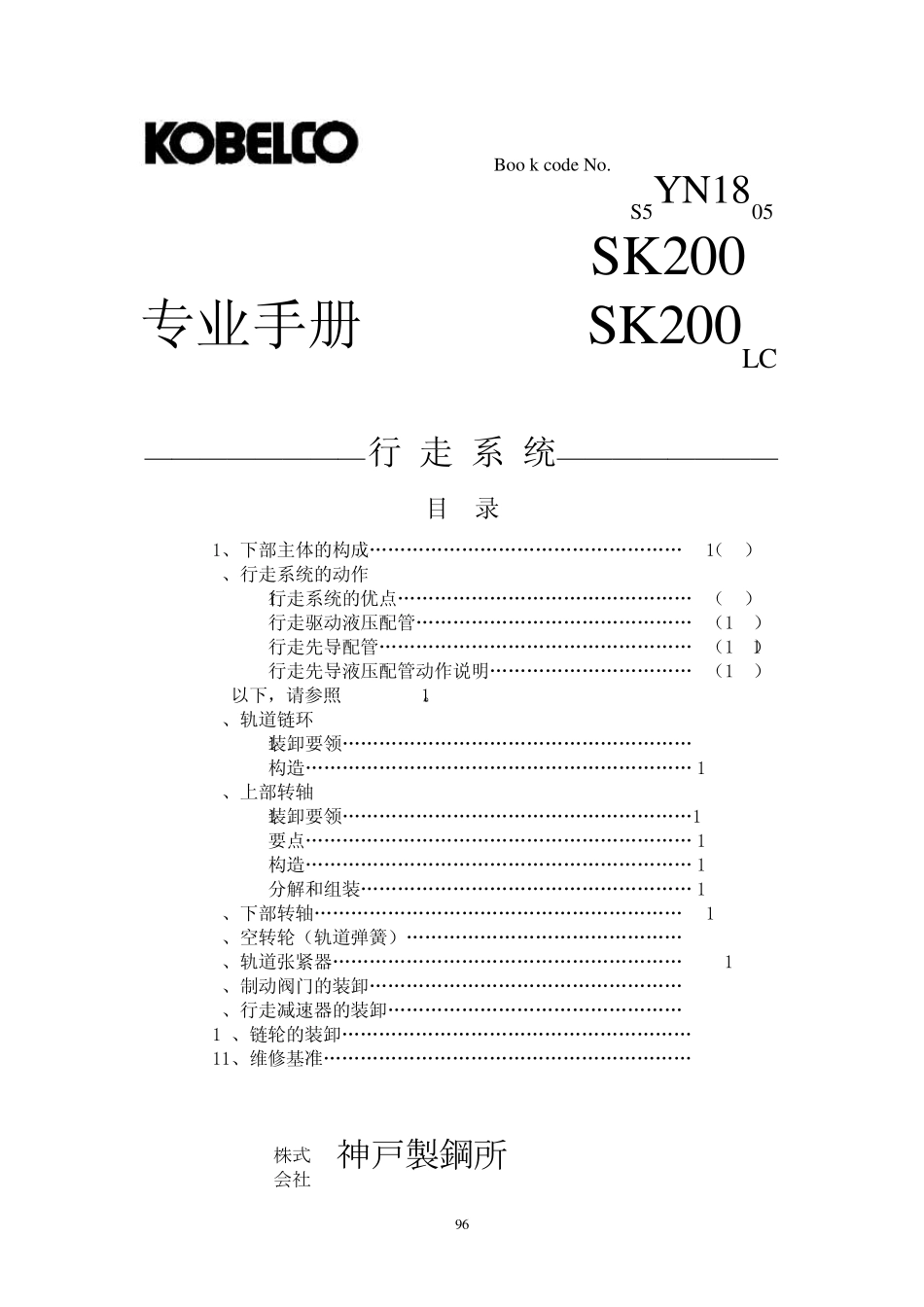

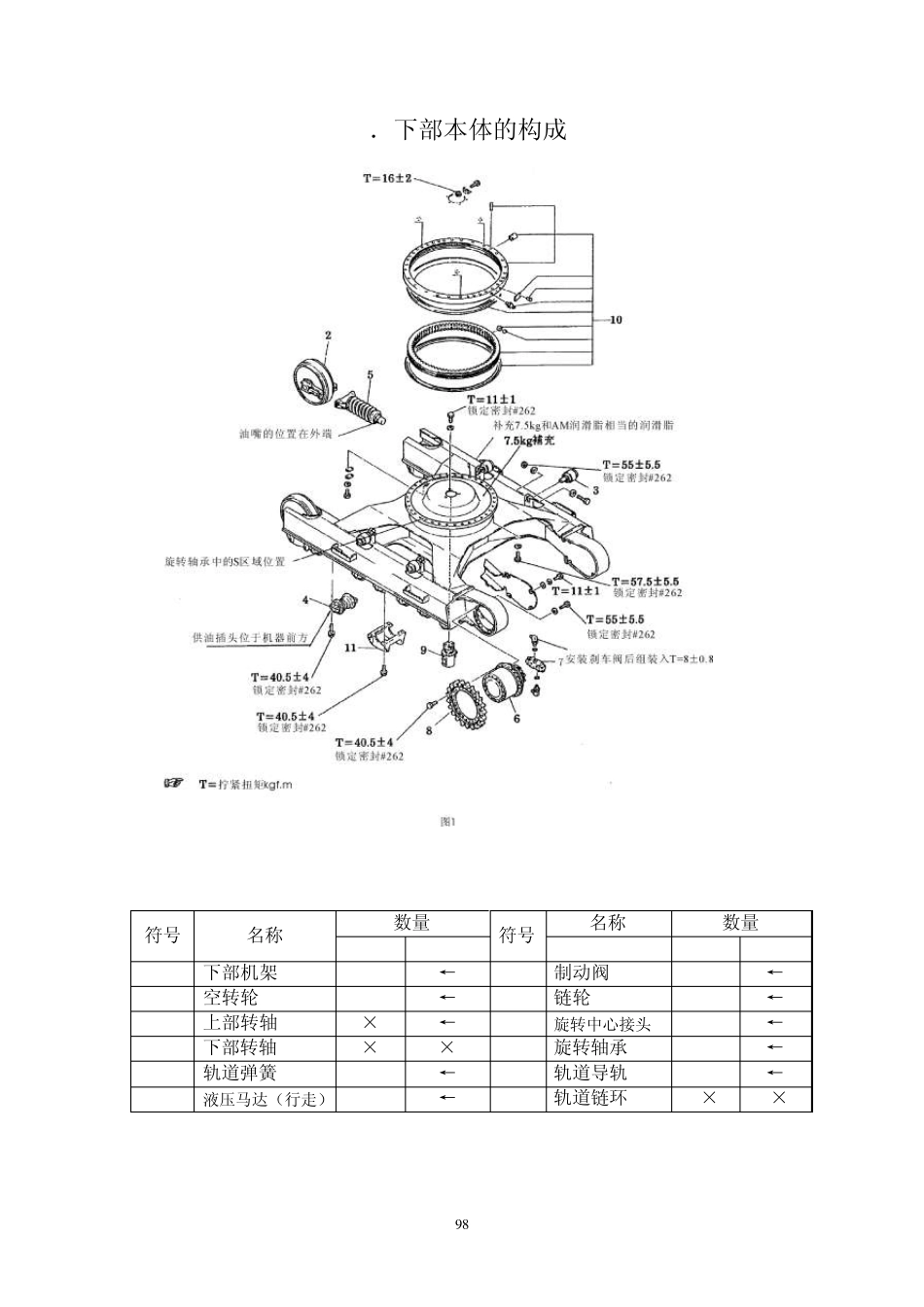

96 Boo k code No. S5YN1805 SK200 专业手册 SK200LC ————————行 走 系 统———————— 目 录 1、下部主体的构成„„„„„„„„„„„„„„„„„ 1（98） 2、行走系统的动作 2.1 行走系统的优点„„„„„„„„„„„„„„„„ 2（99） 2.2 行走驱动液压配管„„„„„„„„„„„„„„„ 2（100） 2.3 行走先导配管„„„„„„„„„„„„„„„„„ 4（101） 2.4 行走先导液压配管动作说明„„„„„„„„„„„ 5（102） 以下，请参照 S5YN1803。 3、轨道链环 3.1 装卸要领„„„„„„„„„„„„„„„„„„„ 9 3.2 构造„„„„„„„„„„„„„„„„„„„„„ 12 4、上部转轴 4.1 装卸要领„„„„„„„„„„„„„„„„„„„1 3 4.2 要点„„„„„„„„„„„„„„„„„„„„„ 13 4.3 构造„„„„„„„„„„„„„„„„„„„„„ 13 4.4 分解和组装„„„„„„„„„„„„„„„„„„ 14 5、下部转轴„„„„„„„„„„„„„„„„„„„„ 19 6、空转轮（轨道弹簧）„„„„„„„„„„„„„„„ 26 7、轨道张紧器„„„„„„„„„„„„„„„„„„„ 31 8、制动阀门的装卸„„„„„„„„„„„„„„„„„ 35 9、行走减速器的装卸„„„„„„„„„„„„„„„„ 36 10、链轮的装卸„„„„„„„„„„„„„„„„„„„ 38 11、维修基准„„„„„„„„„„„„„„„„„„„„ 39 神戸製鋼所 株式 会社 9 7 适用机型 YN-12201~ YQ-01701~ 修改次数 发行年月 备注 初版 1991,08 S5YN1805 K 9 8 1．下部本体的构成 符号 名称 数量 符号 名称 数量 SK200 SK200LC SK200 SK200 SK200LC 1 下部机架 1 ← 7 制动阀 2 ← 2 空转轮 2 ← 8 链轮Z=21 2 ← 3 上部转轴 2×2 ← 9 旋转中心接头 1 ← 4 下部转轴 7×2 8×2 10 旋转轴承 1 ← 5 轨道弹簧 2 ← 11 轨道导轨 2 ← 6 液压马达（行走） 2 ← 12 轨道链环 45×2 49×2 9 9 2、行走系统的动作 2.1 行走系统的优点 本机的行走系统具有以下优点。 1）先导操作方式 在行走操作控制杆所直接连接的先导阀的二次压力下，操作控制阀、滑阀。 2）行走2速 使用行走2速转换开关，可以对低速、高速进行转换。 3）直进行走 进行和工作装置的复合操作时，变为能够直...
