SMA13上面层(SBS改性沥青)配合比优化设计及施工质量控制VIP专享VIP免费

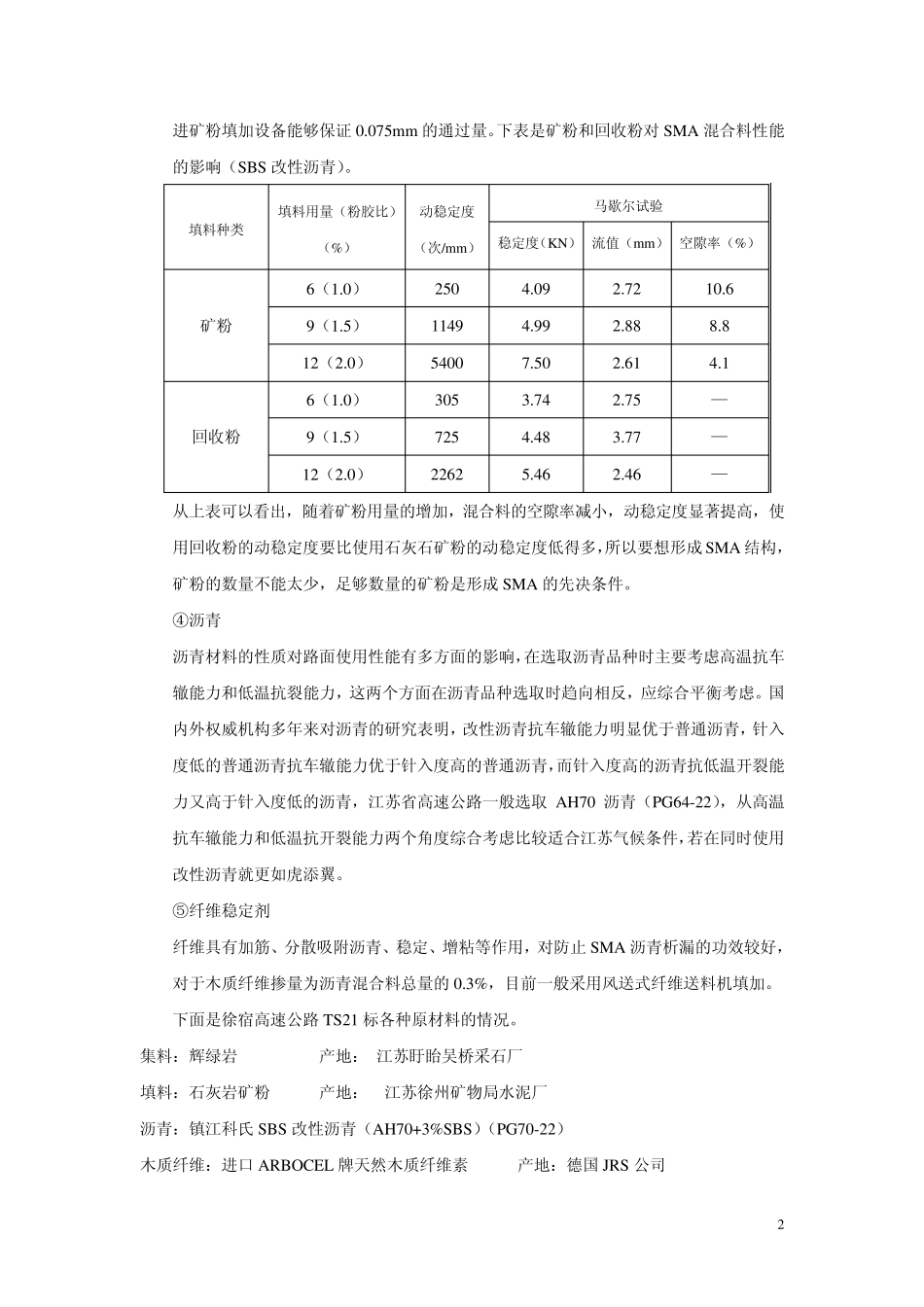

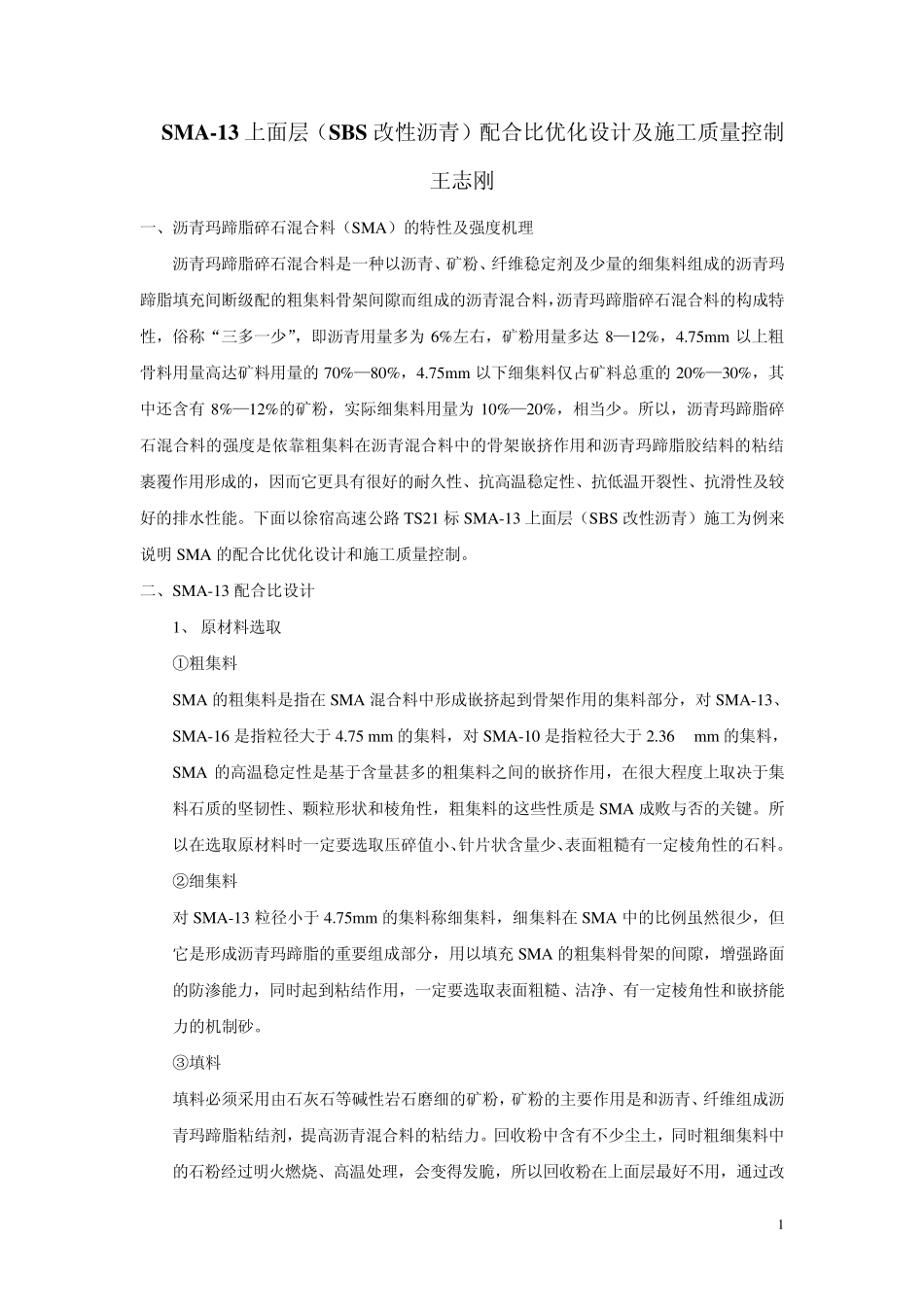

1 SMA-13 上面层（SBS改性沥青）配合比优化设计及施工质量控制 王志刚 一、沥青玛蹄脂碎石混合料（SMA）的特性及强度机理 沥青玛蹄脂碎石混合料是一种以沥青、矿粉、纤维稳定剂及少量的细集料组成的沥青玛蹄脂填充间断级配的粗集料骨架间隙而组成的沥青混合料，沥青玛蹄脂碎石混合料的构成特性，俗称“三多一少”，即沥青用量多为6%左右，矿粉用量多达8—12%，4.75m m 以上粗骨料用量高达矿料用量的70%—80%，4.75m m 以下细集料仅占矿料总重的20%—30%，其中还含有 8%—12%的矿粉，实际细集料用量为10%—20%，相当少。所以，沥青玛蹄脂碎石混合料的强度是依靠粗集料在沥青混合料中的骨架嵌挤作用和沥青玛蹄脂胶结料的粘结裹覆作用形成的，因而它更具有很好的耐久性、抗高温稳定性、抗低温开裂性、抗滑性及较好的排水性能。下面以徐宿高速公路 TS21 标 SMA-13 上面层（SBS 改性沥青）施工为例来说明 SMA 的配合比优化设计和施工质量控制。 二、SMA-13 配合比设计 1、 原材料选取 ①粗集料 SMA 的粗集料是指在 SMA 混合料中形成嵌挤起到骨架作用的集料部分，对 SMA-13、SMA-16 是指粒径大于 4.75 m m 的集料，对 SMA-10 是指粒径大于 2.36 m m 的集料，SMA 的高温稳定性是基于含量甚多的粗集料之间的嵌挤作用，在很大程度上取决于集料石质的坚韧性、颗粒形状和棱角性，粗集料的这些性质是SMA 成败与否的关键。所以在选取原材料时一定要选取压碎值小、针片状含量少、表面粗糙有一定棱角性的石料。 ②细集料 对 SMA-13 粒径小于 4.75m m 的集料称细集料，细集料在 SMA 中的比例虽然很少，但它是形成沥青玛蹄脂的重要组成部分，用以填充SMA 的粗集料骨架的间隙，增强路面的防渗能力，同时起到粘结作用，一定要选取表面粗糙、洁净、有一定棱角性和嵌挤能力的机制砂。 ③填料 填料必须采用由石灰石等碱性岩石磨细的矿粉，矿粉的主要作用是和沥青、纤维组成沥青玛蹄脂粘结剂，提高沥青混合料的粘结力。回收粉中含有不少尘土，同时粗细集料中的石粉经过明火燃烧、高温处理，会变得发脆，所以回收粉在上面层最好不用，通过改 2 进矿粉填加设备能够保证0.075m m 的通过量。下表是矿粉和回收粉对SMA 混合料性能的影响（SBS 改性沥青）。 填料种类 填料用量（粉胶比）（%） 动稳定度（次/m m ） 马歇尔试验 稳定度（KN） 流值（m m ） 空隙率（%） 矿粉 6（1.0） 250 4.09 2.72 10...
