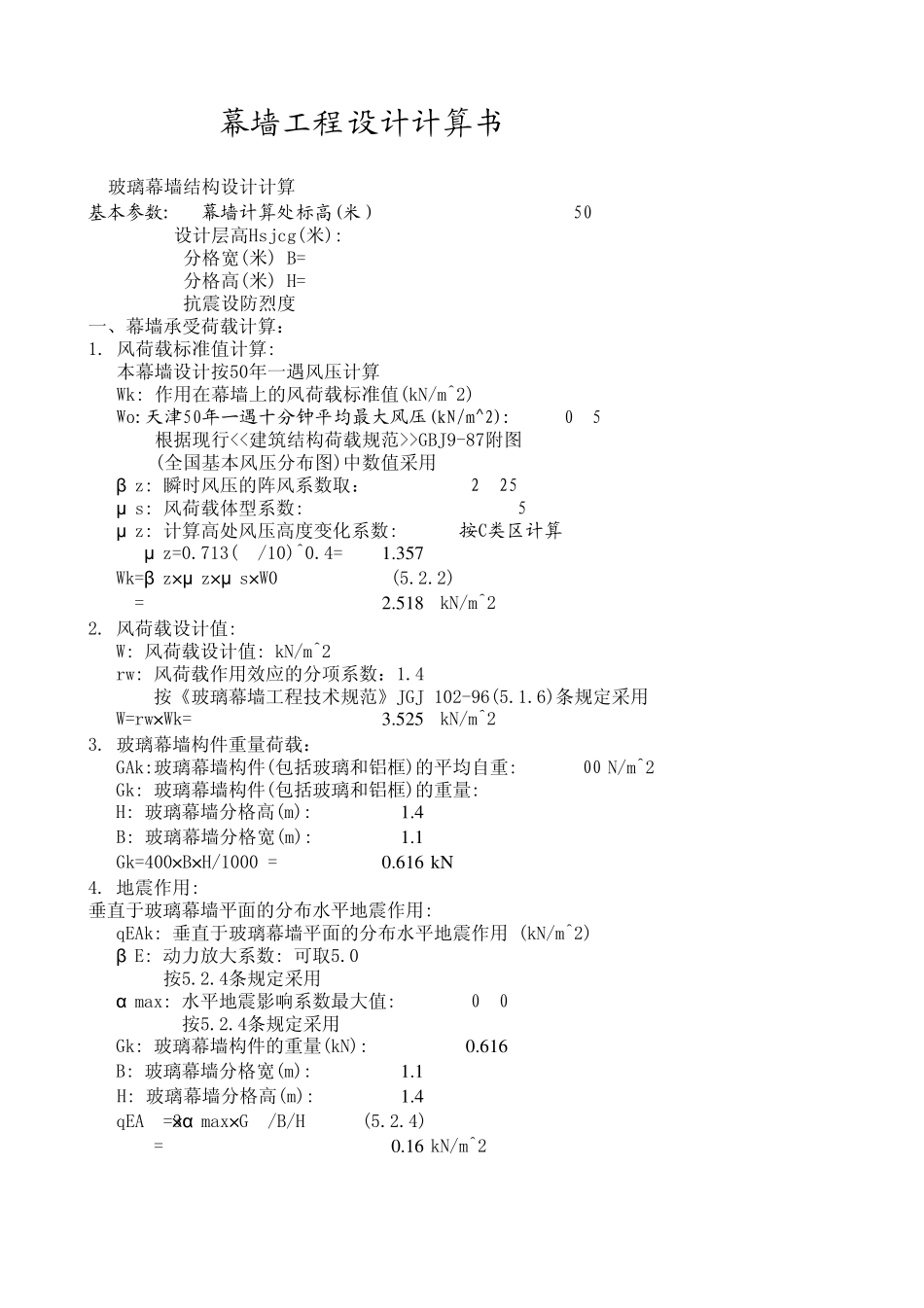

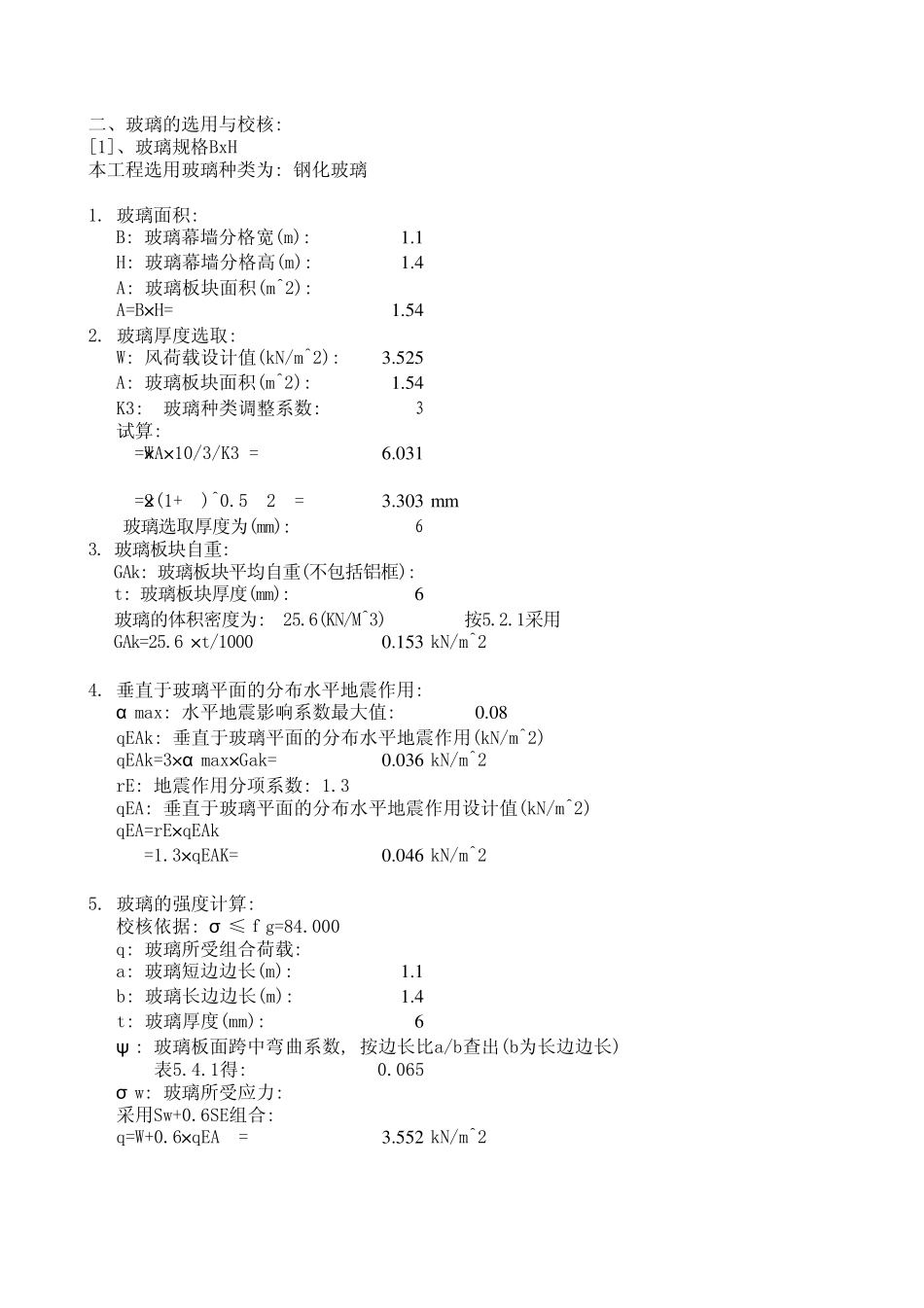

幕墙工程设计计算书 玻璃幕墙结构设计计算基本参数: 幕墙计算处标高(米） 50 设计层高Hsjcg(米): 3.7 分格宽(米) B= 1.1 分格高(米) H= 1.4 抗震设防烈度7一、幕墙承受荷载计算： 1. 风荷载标准值计算: 本幕墙设计按50年一遇风压计算 Wk: 作用在幕墙上的风荷载标准值(kN/m^2) Wo:天津50年一遇十分钟平均最大风压(kN/m^2): 0.5 根据现行<<建筑结构荷载规范>>GBJ9-87附图 (全国基本风压分布图)中数值采用 β z: 瞬时风压的阵风系数取： 2.25 μ s: 风荷载体型系数: 1.5 μ z: 计算高处风压高度变化系数: 按C类区计算 μ z=0.713(Z/10)^0.4= 1.357 Wk=β z×μ z×μ s×W0 (5.2.2) =2.518 kN/m^22. 风荷载设计值: W: 风荷载设计值: kN/m^2 rw: 风荷载作用效应的分项系数：1.4 按《玻璃幕墙工程技术规范》JGJ 102-96(5.1.6)条规定采用 W=rw×Wk=3.525 kN/m^23. 玻璃幕墙构件重量荷载： GAk:玻璃幕墙构件(包括玻璃和铝框)的平均自重: 400 N/m^2 Gk: 玻璃幕墙构件(包括玻璃和铝框)的重量: H: 玻璃幕墙分格高(m): 1.4 B: 玻璃幕墙分格宽(m): 1.1 Gk=400×B×H/1000 =0.616 kN4. 地震作用: 垂直于玻璃幕墙平面的分布水平地震作用: qEAk: 垂直于玻璃幕墙平面的分布水平地震作用 (kN/m^2) β E: 动力放大系数: 可取5.0 按5.2.4条规定采用 α max: 水平地震影响系数最大值: 0.08 按5.2.4条规定采用 Gk: 玻璃幕墙构件的重量(kN): 0.616 B: 玻璃幕墙分格宽(m): 1.1 H: 玻璃幕墙分格高(m):1.4 qEAK=3×α max×GK/B/H (5.2.4) =0.16 kN/m^2 二、玻璃的选用与校核: [1]、玻璃规格BxH本工程选用玻璃种类为: 钢化玻璃 1. 玻璃面积: B: 玻璃幕墙分格宽(m): 1.1 H: 玻璃幕墙分格高(m): 1.4 A: 玻璃板块面积(m^2): A=B×H=1.542. 玻璃厚度选取: W: 风荷载设计值(kN/m^2): 3.525 A: 玻璃板块面积(m^2): 1.54 K3: 玻璃种类调整系数: 3 试算: C=W×A×10/3/K3 =6.031 T=2×(1+C)^0.5-2 =3.303 mm 玻璃选取厚度为(mm): 63. 玻璃板块自重: GAk: 玻璃板块平均自重(不包括铝框): t: 玻璃板块厚度(mm): 6 玻璃的体积密度为: 25.6(KN/M^3) 按5.2.1采用 GAk=25.6 ×t/10000.153 kN/m^2 4. 垂直于玻璃平面的分布水平地震作用: α max: 水平地震影响系数最大值: 0.08 qEAk: 垂直于玻璃平面的分布水平地震作用(kN/m^2) qEA...
