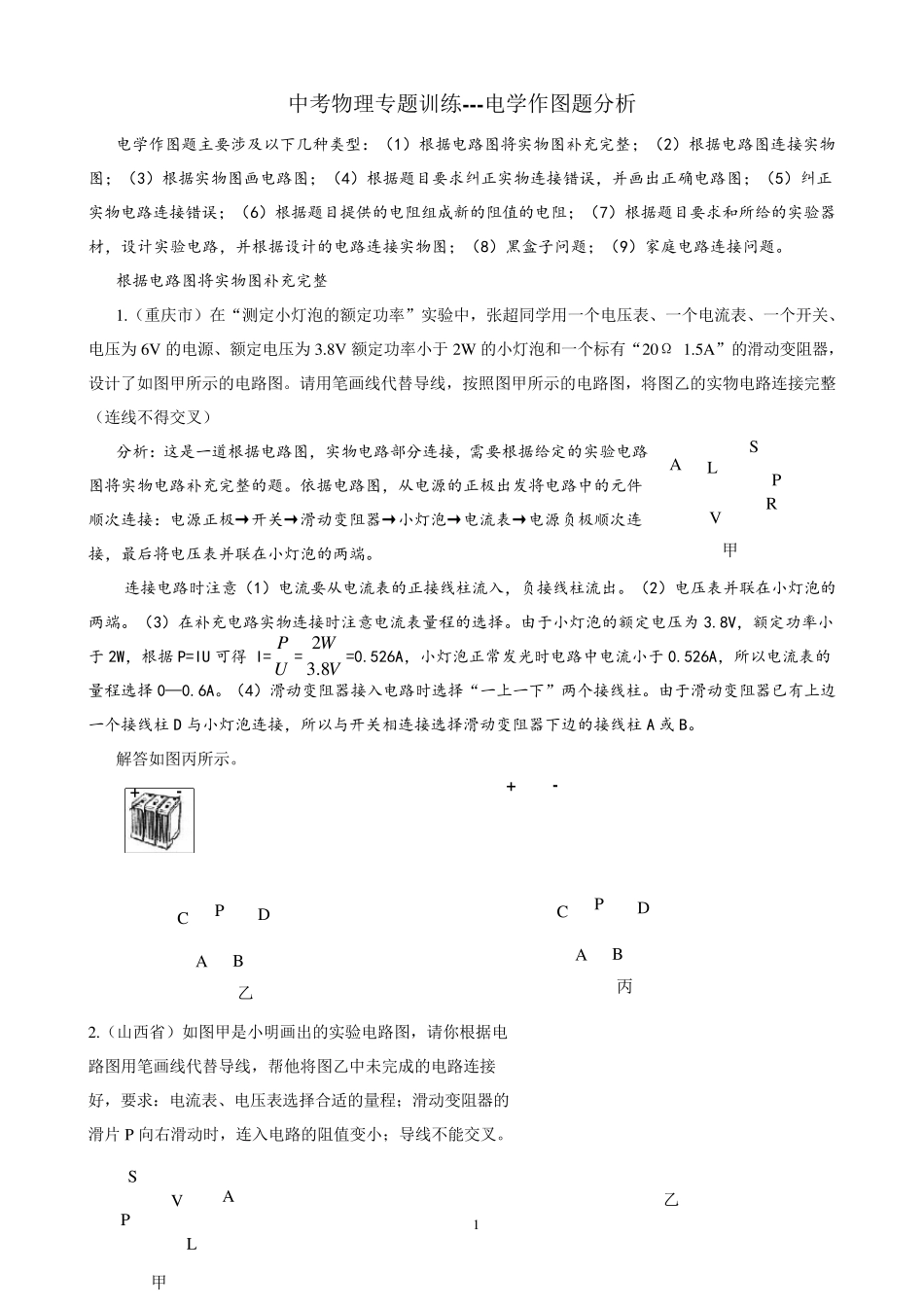

中考物理专题训练电学作图题_第1页
1/7

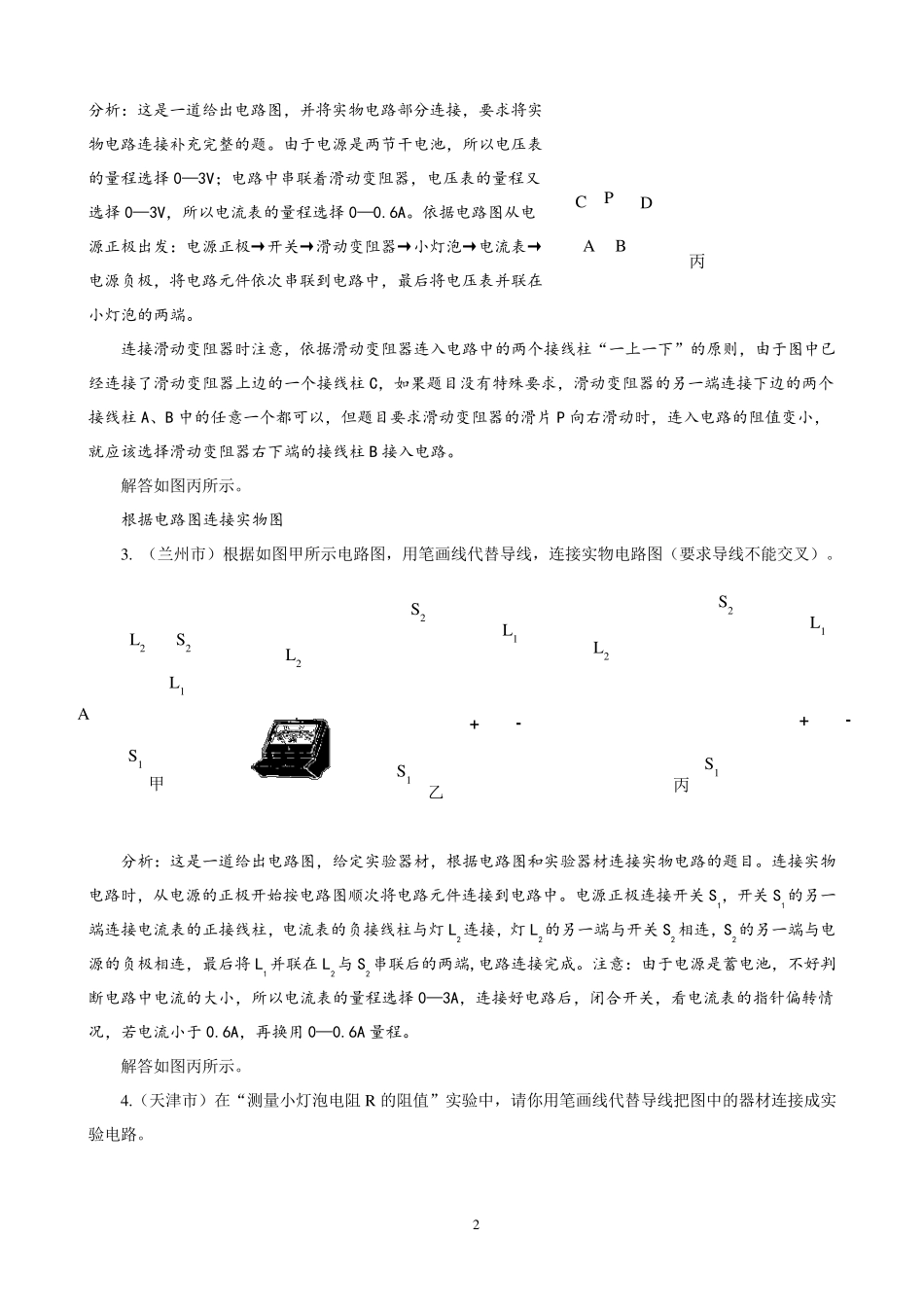

中考物理专题训练电学作图题_第2页
2/7
中考物理专题训练电学作图题_第3页
3/7
1 中考物理专题训练---电学作图题分析 电学作图题主要涉及以下几种类型:(1)根据电路图将实物图补充完整;(2)根据电路图连接实物图;(3)根据实物图画电路图;(4)根据题目要求纠正实物连接错误,并画出正确电路图;(5)纠正实物电路连接错误;(6)根据题目提供的电阻组成新的阻值的电阻;(7)根据题目要求和所给的实验器材,设计实验电路,并根据设计的电路连接实物图;(8)黑盒子问题;(9)家庭电路连接问题。 根据电路图将实物图补充完整 1.(重庆市)在“测定小灯泡的额定功率”实验中,张超同学用一个电压表、一个电流表、一个开关、电压为6V 的电源、额定电压为3.8V 额定功率小于2W 的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器,设计了如图甲所示的电路图。请用笔画线代替导线,按照图甲所示的电路图,将图乙的实物电路连接完整(连线不得交叉) 分析:这是一道根据电路图,实物电路部分连接,需要根据给定的实验电路图将实物电路补充完整的题。依据电路图,从电源的正极出发将电路中的元件顺次连接:电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接,最后将电压表并联在小灯泡的两端。 连接电路时注意(1)电流要从电流表的正接线柱流入,负接线柱流出。(2)电压表并联在小灯泡的两端。(3)在补充电路实物连接时注意电流表量程的选择。由于小灯泡的额定电压为3.8V,额定功率小于2W,根据P=IU 可得 I= PU = 23.8WV =0.526A,小灯泡正常发光时电路中电流小于0.526A,所以电流表的量程选择0—0.6A。(4)滑动变阻器接入电路时选择“一上一下”两个接线柱。由于滑动变阻器已有上边一个接线柱D 与小灯泡连接,所以与开关相连接选择滑动变阻器下边的接线柱A 或 B。 解答如图丙所示。 2.(山西省)如图甲是小明画出的实验电路图,请你根据电路图用笔画线代替导线,帮他将图乙中未完成的电路连接好,要求:电流表、电压表选择合适的量程;滑动变阻器的滑片 P 向右滑动时,连入电路的阻值变小;导线不能交叉。 A 甲 L R P S V + - A D B C P 乙 A D B C P 丙 + - 乙 L S V A P 甲 2 分析:这是一道给出电路图,并将实物电路部分连接,要求将实物电路连接补充完整的题。由于电源是两节干电池,所以电压表的量程选择0—3V;电路中串联着滑动变阻器,电压表的量程又选择0—3V,所以电流表的量程选择0—0.6A。依据电路图从电源正极出发:电源正极→开关→滑动变阻...
