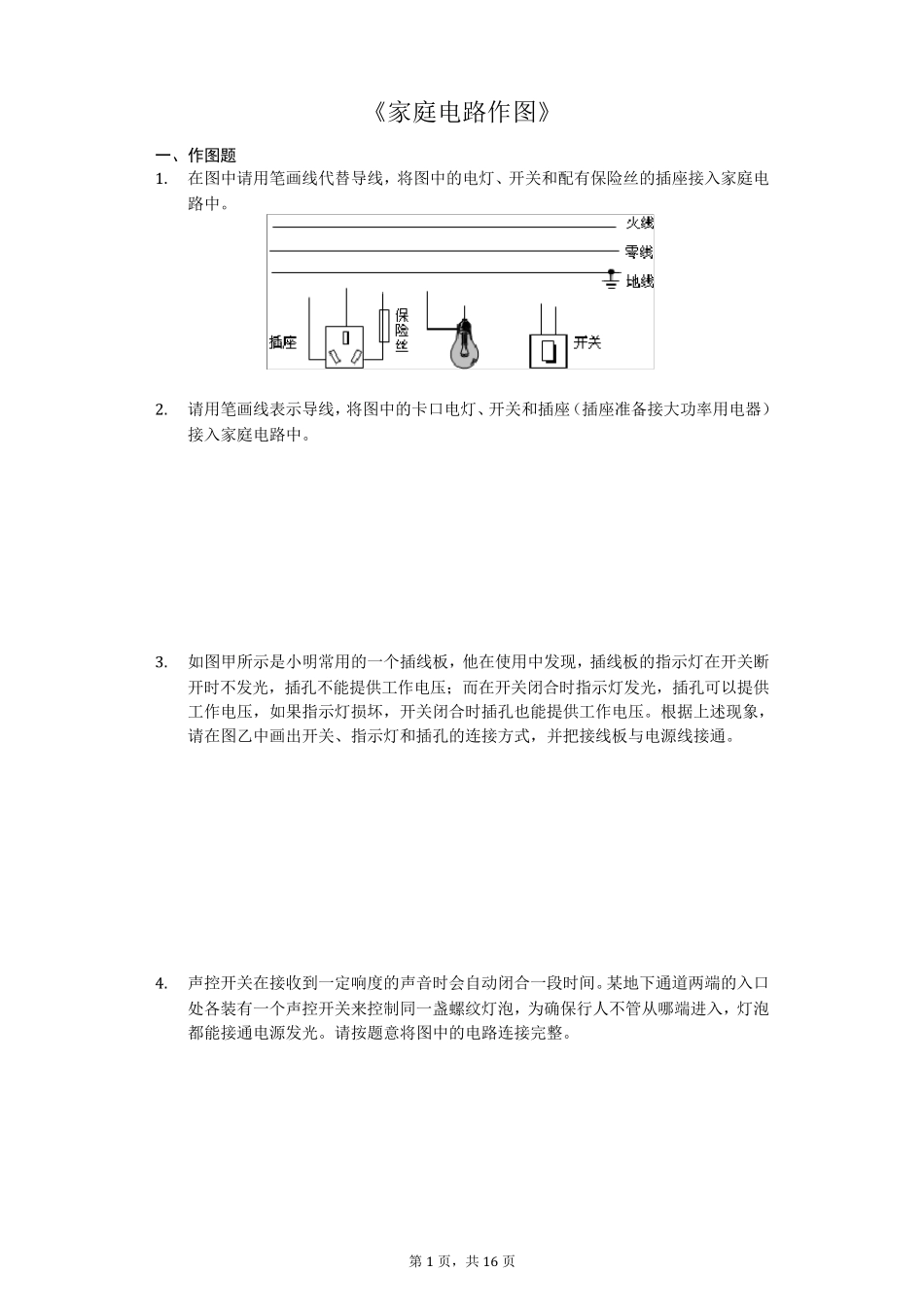

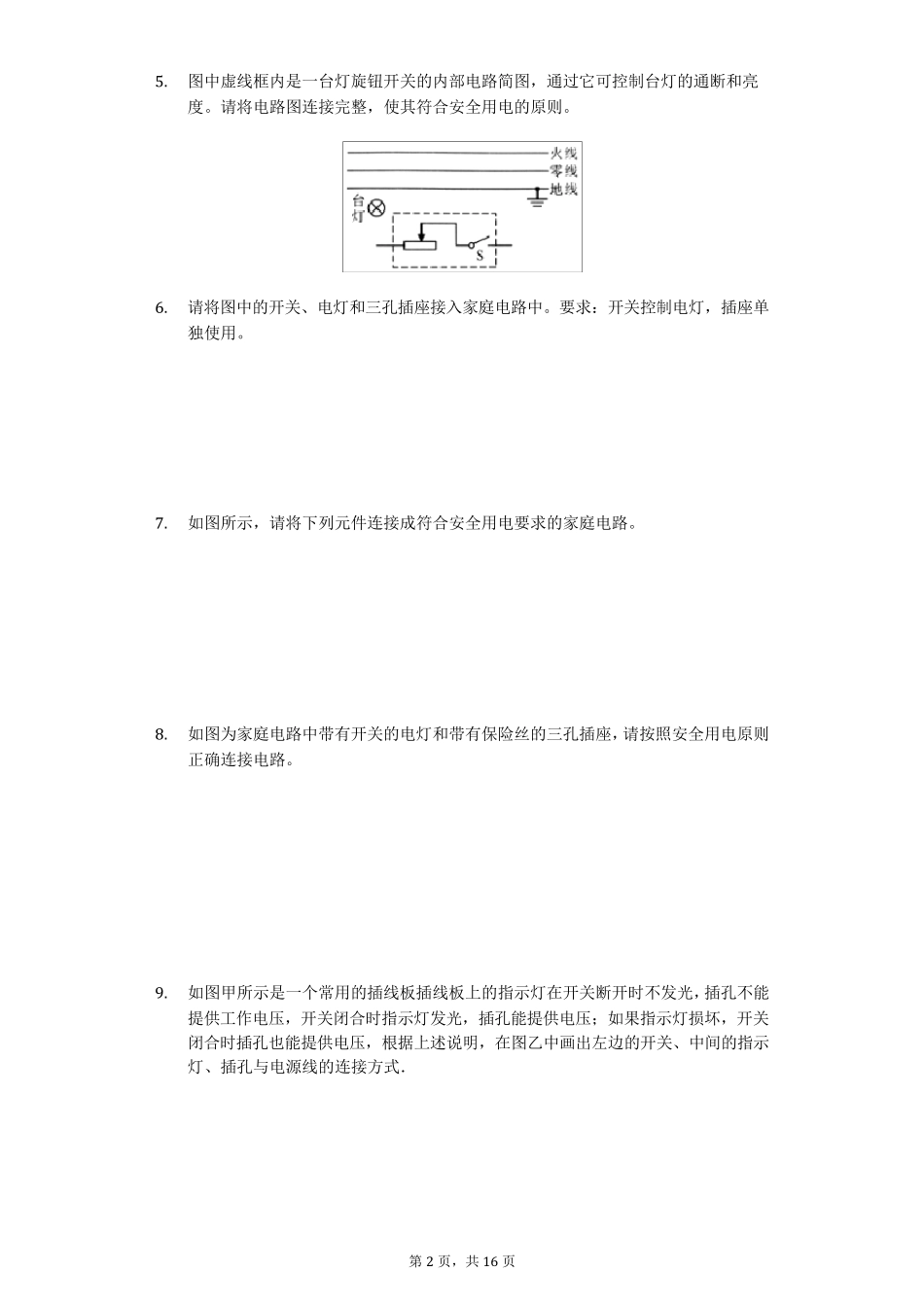

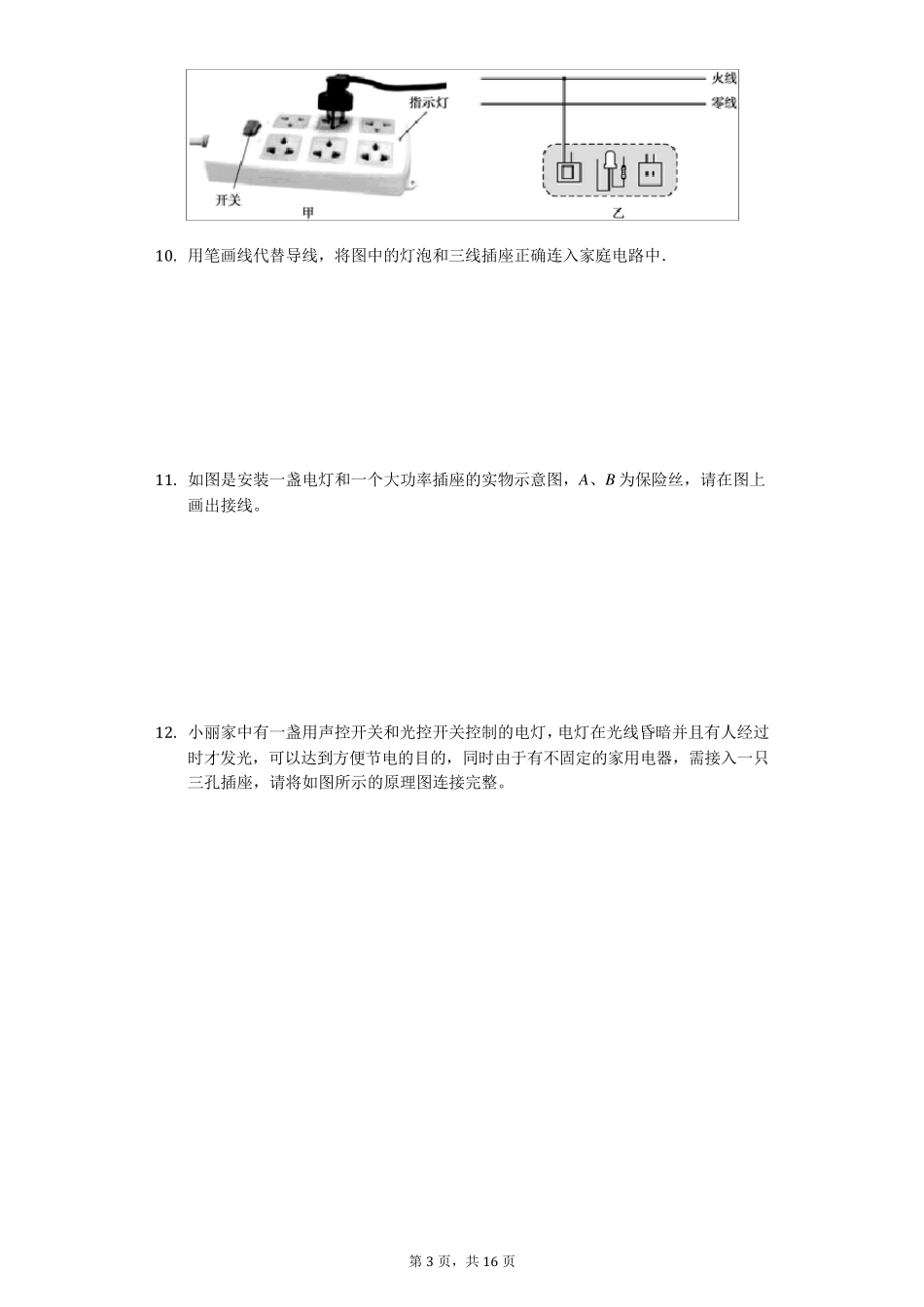

第1 页，共16 页 《家庭电路作图》 一、作图题 1. 在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中。 2. 请用笔画线表示导线，将图中的卡口电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。 3. 如图甲所示是小明常用的一个插线板，他在使用中发现，插线板的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。 4. 声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中的电路连接完整。 第2 页，共16 页 5. 图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。请将电路图连接完整，使其符合安全用电的原则。 6. 请将图中的开关、电灯和三孔插座接入家庭电路中。要求：开关控制电灯，插座单独使用。 7. 如图所示，请将下列元件连接成符合安全用电要求的家庭电路。 8. 如图为家庭电路中带有开关的电灯和带有保险丝的三孔插座，请按照安全用电原则正确连接电路。 9. 如图甲所示是一个常用的插线板插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，开关闭合时指示灯发光，插孔能提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压，根据上述说明，在图乙中画出左边的开关、中间的指示灯、插孔与电源线的连接方式． 第3 页，共16 页 10. 用笔画线代替导线，将图中的灯泡和三线插座正确连入家庭电路中． 11. 如图是安装一盏电灯和一个大功率插座的实物示意图，A、B 为保险丝，请在图上画出接线。 12. 小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。 第4 页，共16 页 13. 投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。 14. 如图所示，插座和电灯（带开关）...
