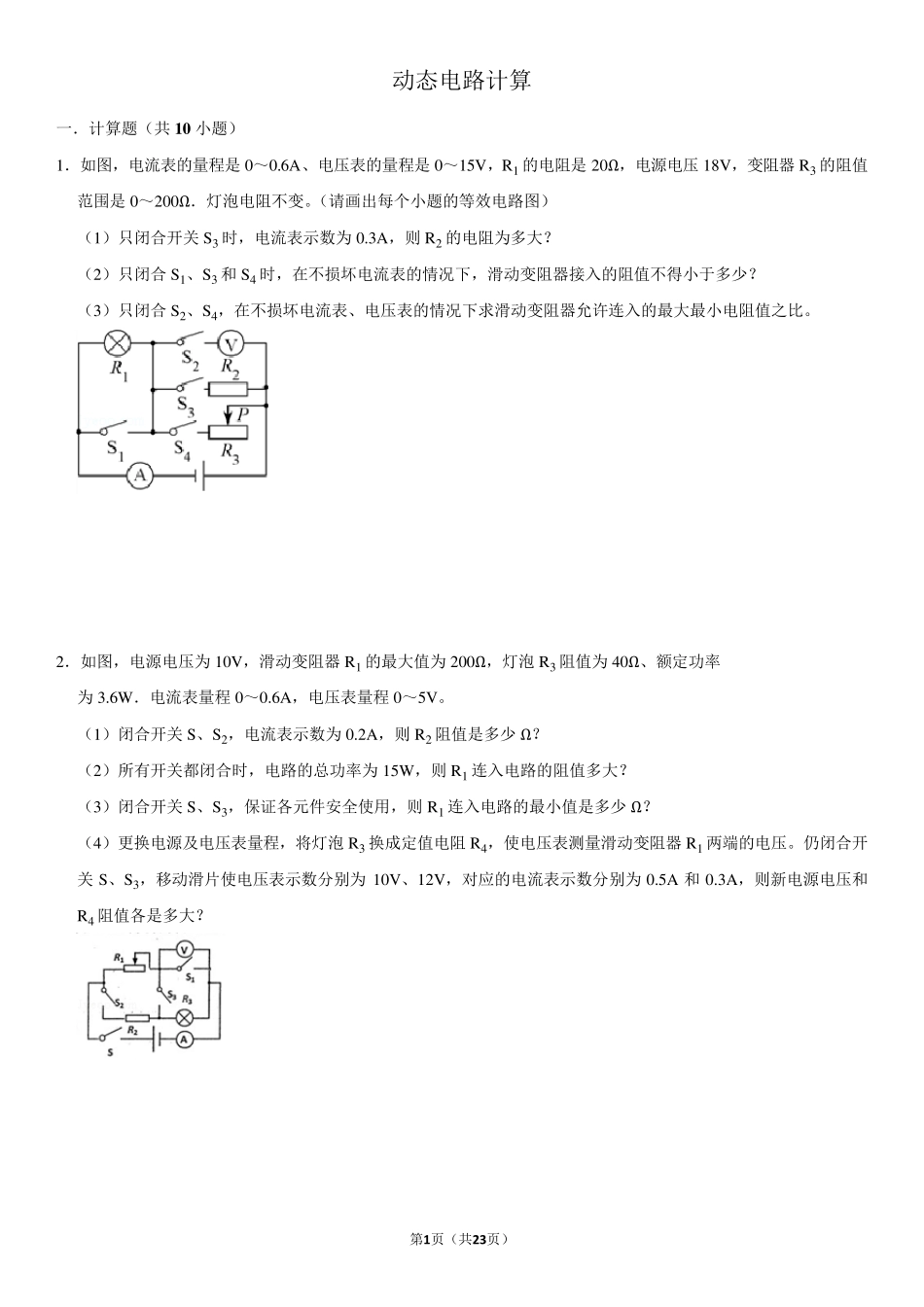

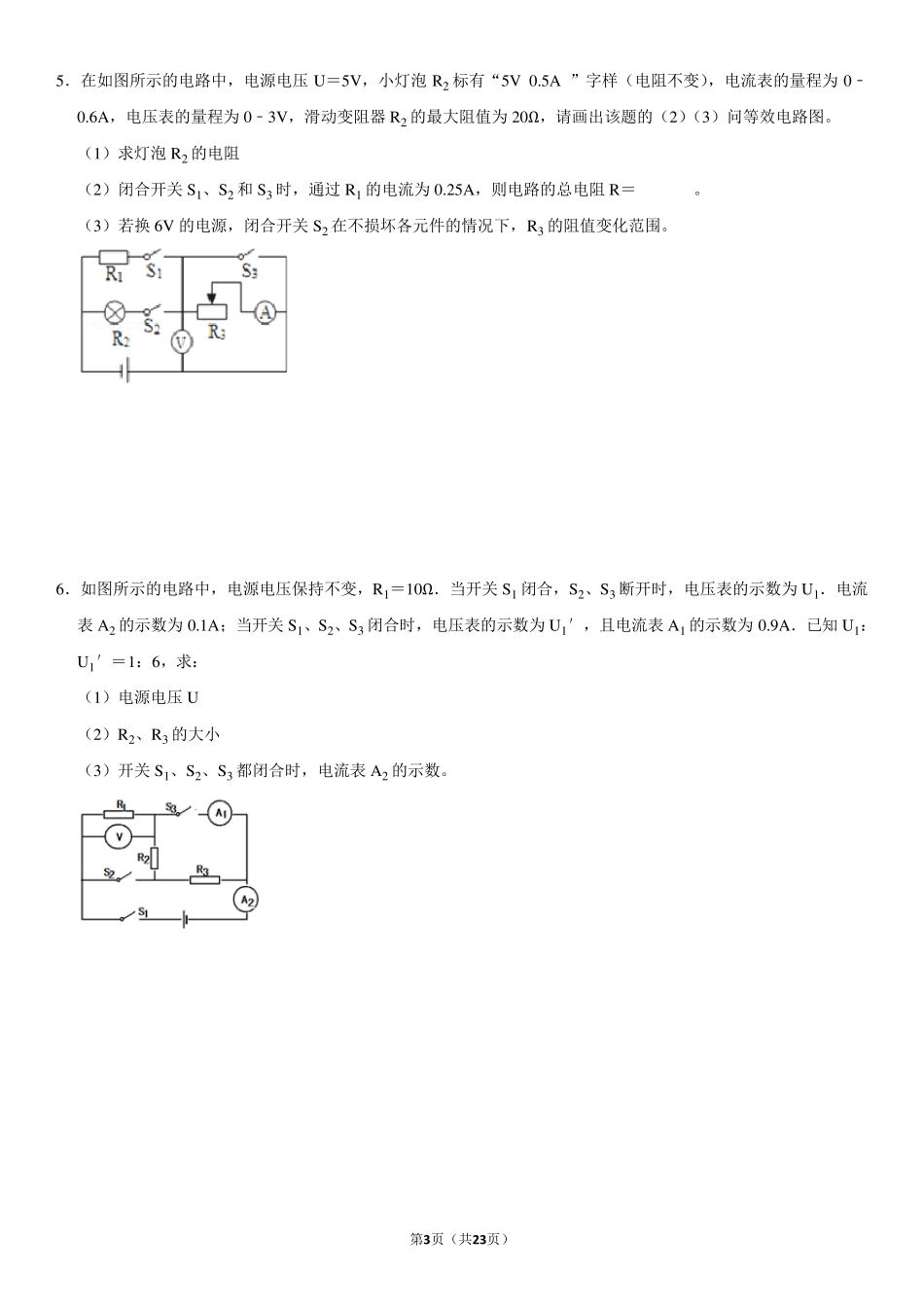

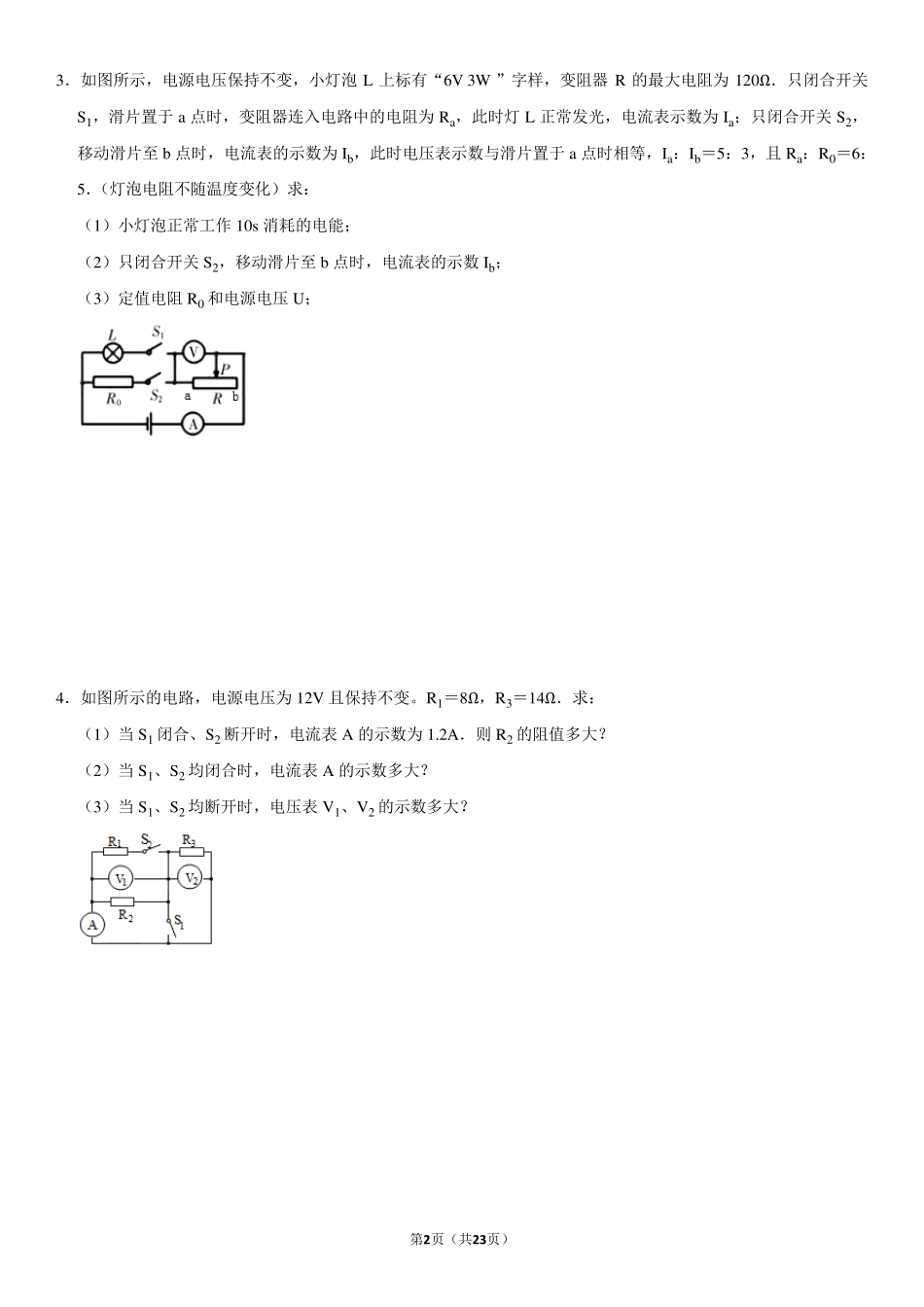

第1页（共23页） 动态电路计算 一．计算题（共10 小题） 1．如图，电流表的量程是0～0.6A、电压表的量程是0～15V，R1 的电阻是20Ω，电源电压 18V，变阻器 R3 的阻值范围是0～200Ω．灯泡电阻不变。（请画出每个小题的等效电路图） （1）只闭合开关 S3 时，电流表示数为 0.3A，则 R2 的电阻为多大？ （2）只闭合 S1、S3 和 S4 时，在不损坏电流表的情况下，滑动变阻器接入的阻值不得小于多少？ （3）只闭合 S2、S4，在不损坏电流表、电压表的情况下求滑动变阻器允许连入的最大最小电阻值之比。 2．如图，电源电压为 10V，滑动变阻器 R1 的最大值为 200Ω，灯泡 R3 阻值为 40Ω、额定功率 为 3.6W ．电流表量程0～0.6A，电压表量程0～5V。 （1）闭合开关 S、S2，电流表示数为 0.2A，则 R2 阻值是多少 Ω？ （2）所有开关都闭合时，电路的总功率为 15W ，则 R1 连入电路的阻值多大？ （3）闭合开关 S、S3，保证各元件安全使用，则 R1 连入电路的最小值是多少 Ω？ （4）更换电源及电压表量程，将灯泡 R3 换成定值电阻 R4，使电压表测量滑动变阻器 R1 两端的电压。仍闭合开关 S、S3，移动滑片使电压表示数分别为 10V、12V，对应的电流表示数分别为 0.5A 和 0.3A，则新电源电压和R4 阻值各是多大？ 第2页（共23页） 3．如图所示，电源电压保持不变，小灯泡L 上标有“6V 3W ”字样，变阻器 R 的最大电阻为 120Ω．只闭合开关S1，滑片置于 a 点时，变阻器连入电路中的电阻为 Ra，此时灯L 正常发光，电流表示数为 Ia；只闭合开关 S2，移动滑片至 b 点时，电流表的示数为 Ib，此时电压表示数与滑片置于 a 点时相等，Ia：Ib＝5：3，且 Ra：R0＝6：5．（灯泡电阻不随温度变化）求： （1）小灯泡正常工作 10s消耗的电能； （2）只闭合开关 S2，移动滑片至 b 点时，电流表的示数 Ib； （3）定值电阻 R0 和电源电压U； 4．如图所示的电路，电源电压为 12V 且保持不变。R1＝8Ω，R3＝14Ω．求： （1）当 S1 闭合、S2 断开时，电流表 A 的示数为 1.2A．则 R2 的阻值多大？ （2）当 S1、S2 均闭合时，电流表 A 的示数多大？ （3）当 S1、S2 均断开时，电压表 V1、V2 的示数多大？ 第3页（共23页） 5．在如图所示的电路中，电源电压U ＝5V ，小灯泡R2 标有“5V 0.5A ”字样（电阻不变），电流表的量程为 0﹣0.6A，电压表的量程为 0﹣3V...
