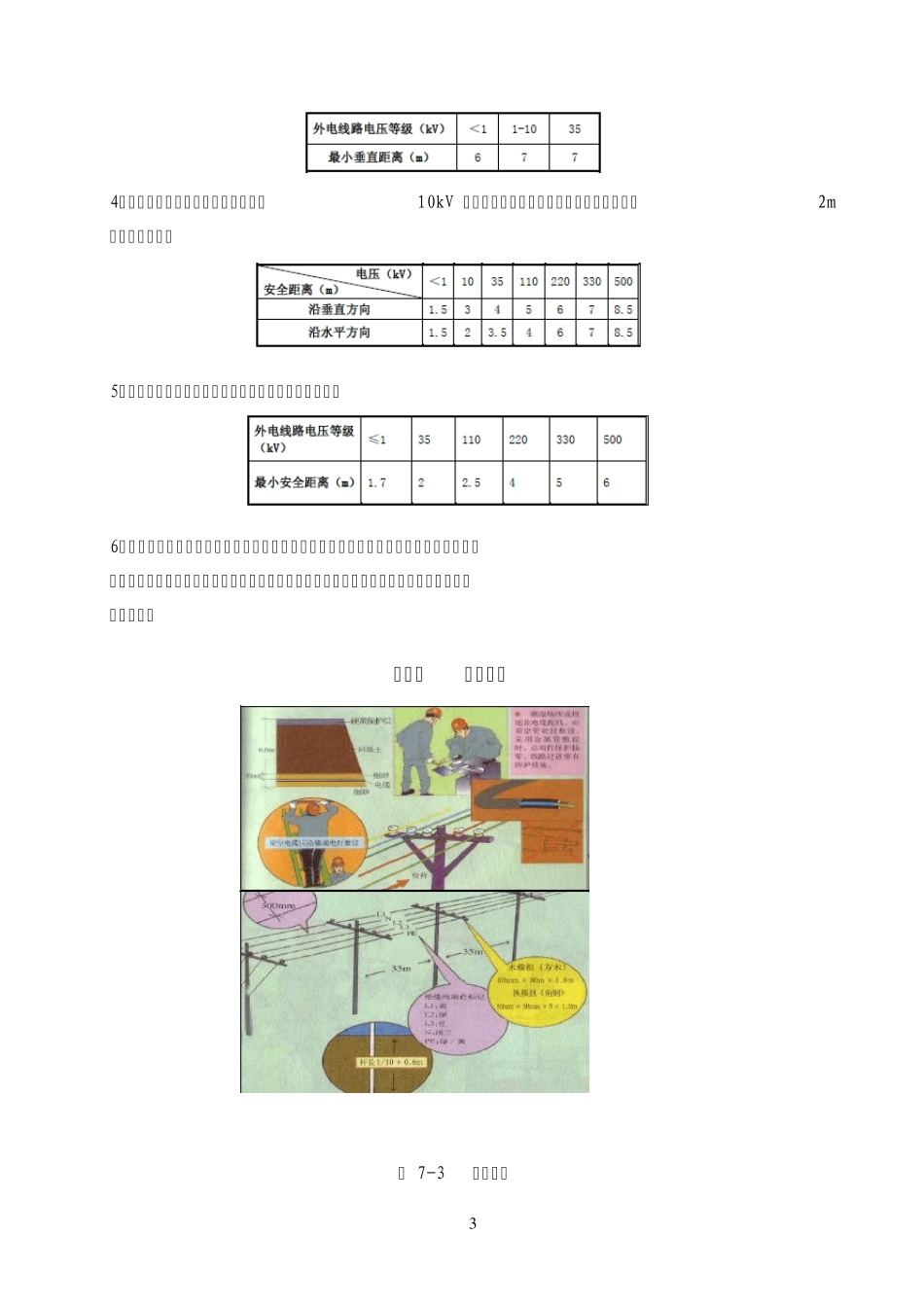

第七章 施工用电第一节 临时用电管理 1、施工现场临时用电组织设计： （ 1）现场勘测。 （ 2）确定电源进线、变电所或配电室、配电装臵、用电设备位臵及线路走向。 （ 3）进行负荷计算。 （ 4）选择变压器。 （ 5）设计配电系统。 ①、设计配电线路，选择导线或电缆； ②、设计配电装臵，选择电器； ③、设计接地装臵； ④、绘制临时用电工程图纸，主要包括用电工程总平面图、配电装臵布臵图、配电系统接线图、接地装臵设计图； （ 6）设计防雷装臵。 （ 7）确定防护措施。 （ 8）制定安全用电措施和电气防火措施。 2、临时用电安全技术要求： 施工现场临时用电设备在5 台及以上或设备总量在50KW及以上的，应编制用电组织设计，必须编制安全专项方案，经总承包企业总工程师、总监理工程师、业主代表审批后方可施工。在投入使用前，必须经方案编制人、审批人和执行人（电工班组）联合验收合格，方可投入使用。 3、电工及用电人员： （ 1）电工必须经国家现行标准考核合格后，持证上岗；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗。 ①、使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装臵和保护设施，严禁设备带“病”运转。 ②、保管和维护所用设备，发现问题及时报告解决。 ③、暂时停用设备的开关箱必须分断电源隔离开关并关门上锁。 （ 2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成并应有人监护；电工等级应同工程的难易度和技术复杂性相适应（分低压、高压持证电工）。 4、临时用电管理档案：详见附表 （ 1）临时用电组织设计的资料。 （ 2）修改后临时用电组织设计的资料。 （ 3）临时用电技术交底资料。 （ 4）临时用电工程检查验收表。 2 （ 5）电气设备的试、检验凭单和调试记录。 （ 6）接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。 （ 7）定期检（复）查表。 （ 8）电工安装、巡检、维修、拆除工作记录。 图 7-1 临时用电管理档案 第二节 外电线路及电气设备防护 图 7-2 外电防护示意图 1、在建工程不得在高、低压线路正下方施工，高、低压线路下方不得搭设作业棚建造生活设施或堆放构件、架具、材料及其它杂物等。 2、在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合下表： 3、施工现场的机动车道与架空线路交叉时的最小垂直 距离应符合下表： 3 4、起重...
