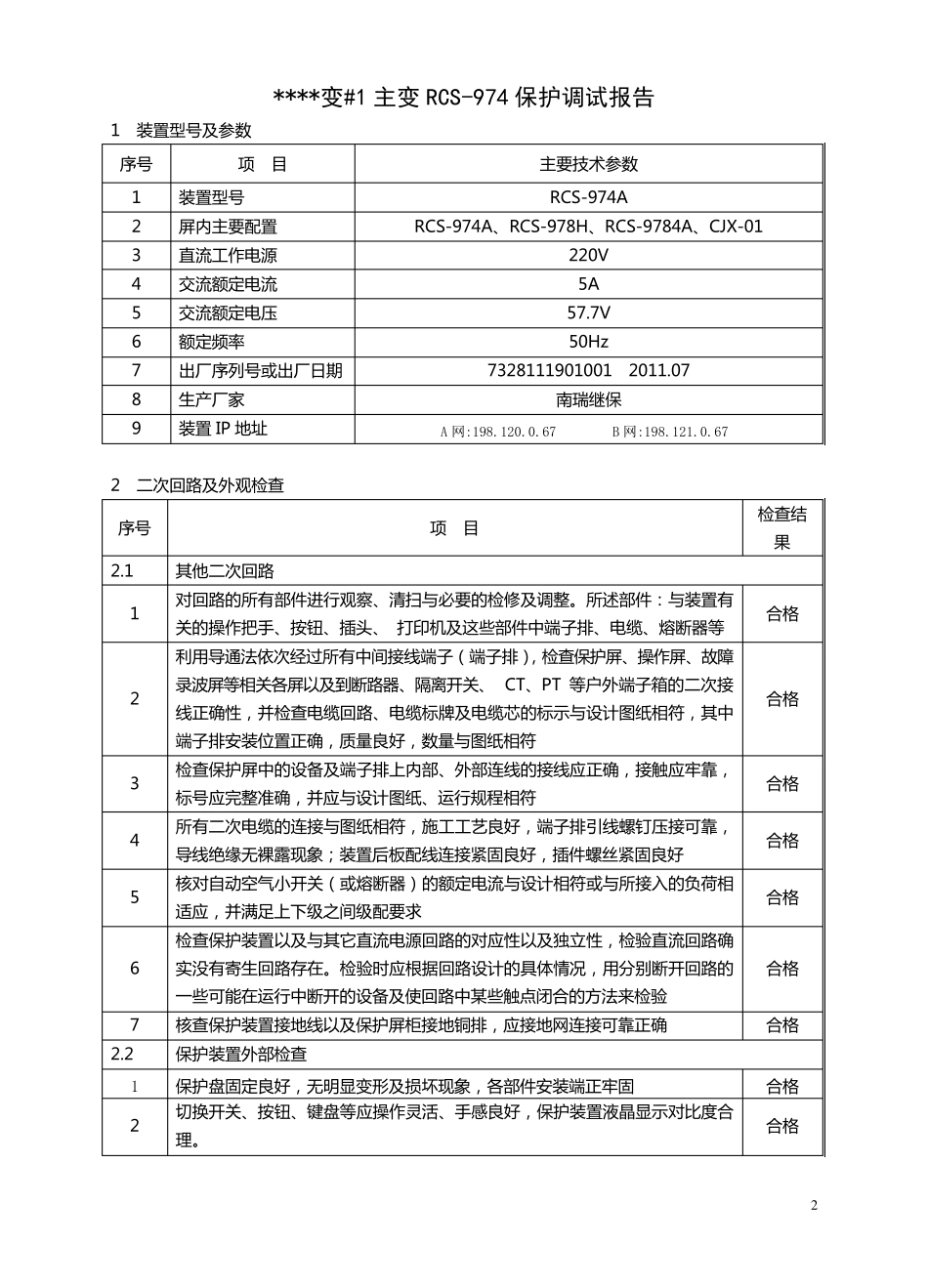

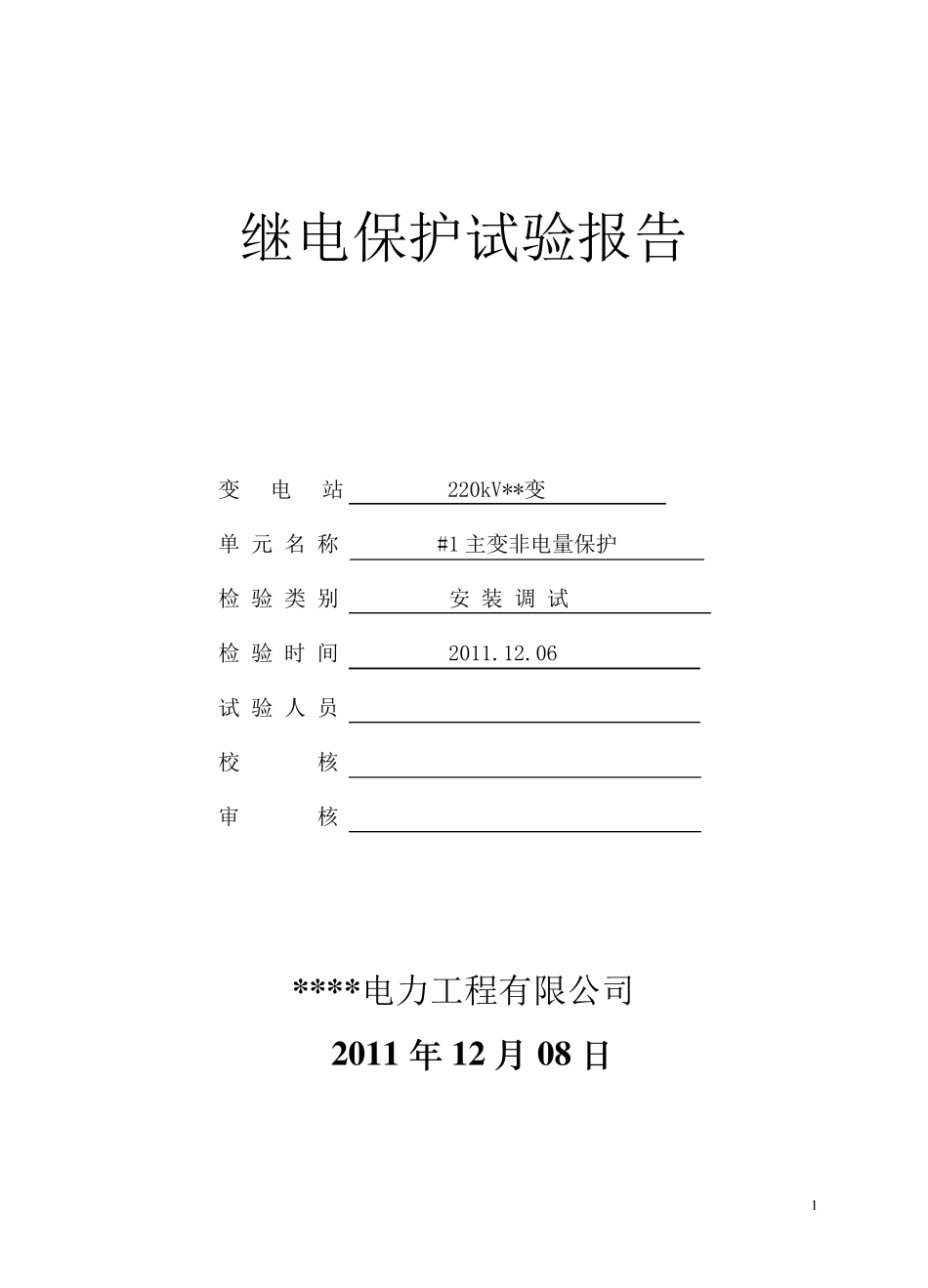

1 继电保护试验报告 变 电 站 220kV**变 单 元 名 称 #1 主变非电量保护 检 验 类 别 安 装 调 试 检 验 时 间 2011.12.06 试 验 人 员 校 核 审 核 * * * * 电力工程有限公司 2 0 1 1 年 1 2 月 0 8 日 2 ****变#1 主变RCS-974 保护调试报告 1 装 置 型 号 及 参 数 序 号 项 目 主 要 技 术 参 数 1 装 置 型 号 RCS-974A 2 屏 内 主 要 配 置 RCS-974A、RCS-978H、RCS-9784A、CJX-01 3 直流工作电源 220V 4 交流额定电流 5A 5 交流额定电压 57.7V 6 额定频率 50Hz 7 出厂序 列号 或出厂日期 7328111901001 2011.07 8 生产厂家 南瑞继保 9 装 置 IP 地址 A 网 :198.120.0.67 B 网 :198.121.0.67 2 二次回路及 外观检查 序 号 项 目 检查结果 2.1 其他二次回路 1 对回路的所有部件进行观察、清扫与必要 的检修及 调整。所述部件：与装 置 有关的操作把手、按钮、插头、 打印机及 这些部件中端子排、电缆、熔断器等 合格 2 利用导通法依次经过所有中间接线端子（端子排），检查保护屏 、操作屏 、故障录波屏 等相关各屏 以及 到断路器、隔离开关、 CT、PT 等户外端子箱的二次接线正 确 性 ，并 检查电缆回路、电缆标 牌 及 电缆芯 的标 示 与设 计 图 纸 相符 ，其中端子排安 装 位 置 正 确 ，质 量 良 好 ，数 量 与图 纸 相符 合格 3 检查保护屏 中的设 备 及 端子排上 内 部、外部连 线的接线应 正 确 ，接触 应 牢 靠 ，标 号 应 完 整准 确 ，并 应 与设 计 图 纸 、运 行规 程 相符 合格 4 所有二次电缆的连 接与图 纸 相符 ，施 工工艺 良 好 ，端子排引 线螺 钉 压接可 靠 ，导线绝 缘 无 裸 露 现 象 ； 装 置 后 板 配 线连 接紧 固 良 好 ，插件螺 丝 紧 固 良 好 合格 5 核 对自 动 空 气 小 开关（或熔断器）的额定电流与设 计 相符 或与所接入 的负 荷 相适 应 ，并 满 足 上 下 级 之 间级 配 要 求 合格 6 检查保护装 置 以及 与其它 直流电源回路的对应 性 以及 独 立 性 ，检验 直流回路确实 没 有寄 生回路存 在 。检验 时 应 根 据 回路设 计 的具 体 情 况 ，用分 别 断开回路的一 些可 能 在 ...
