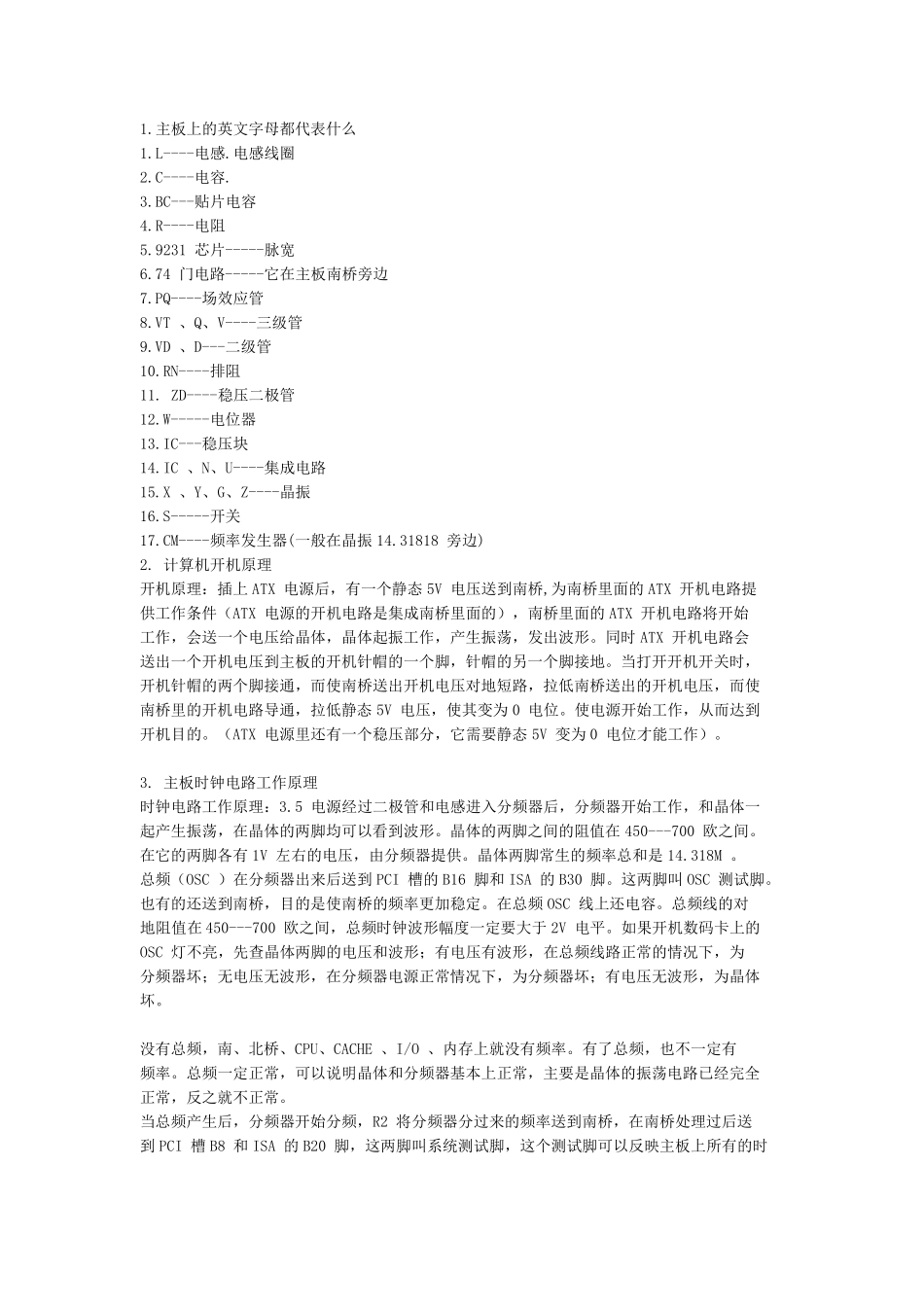

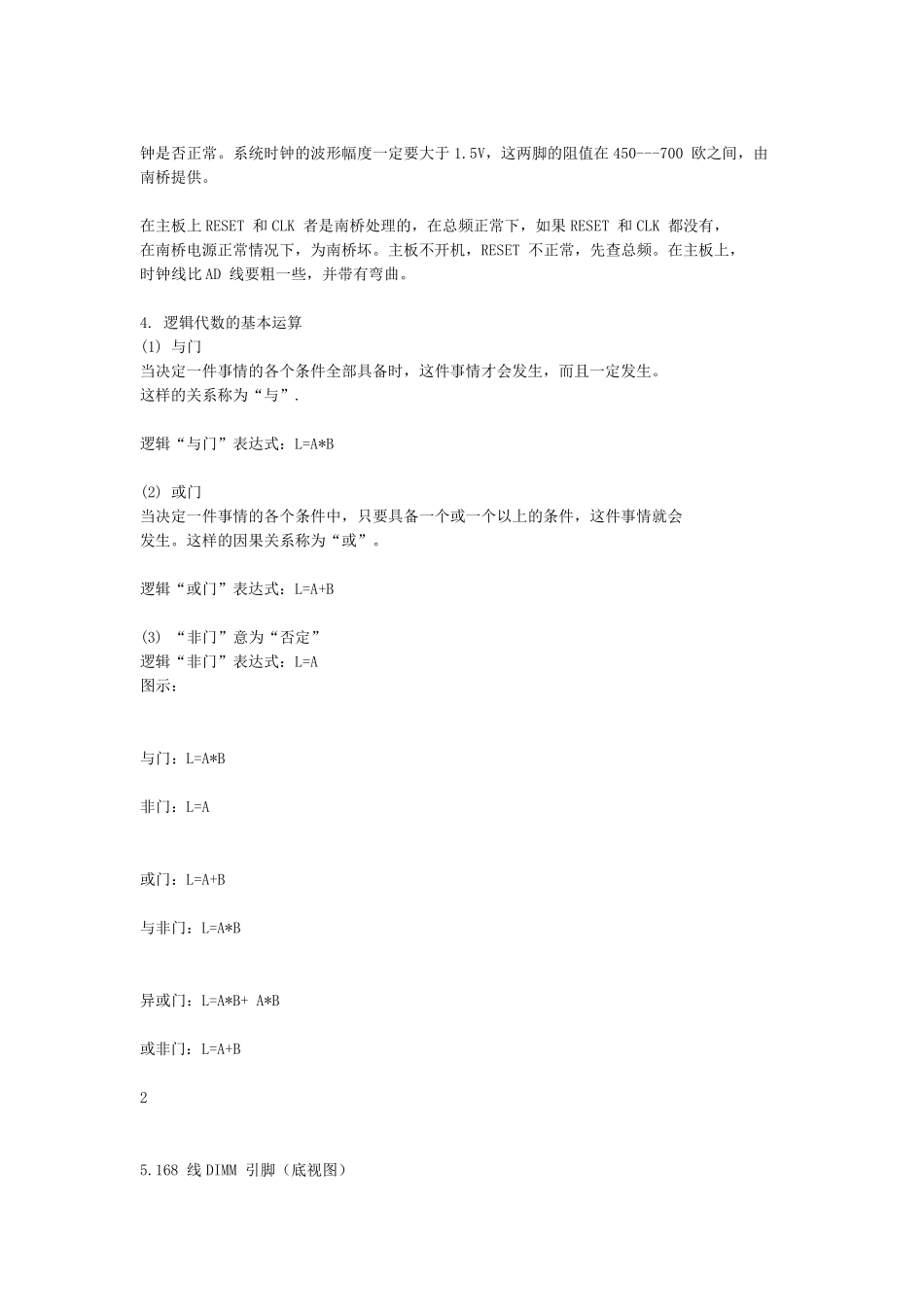

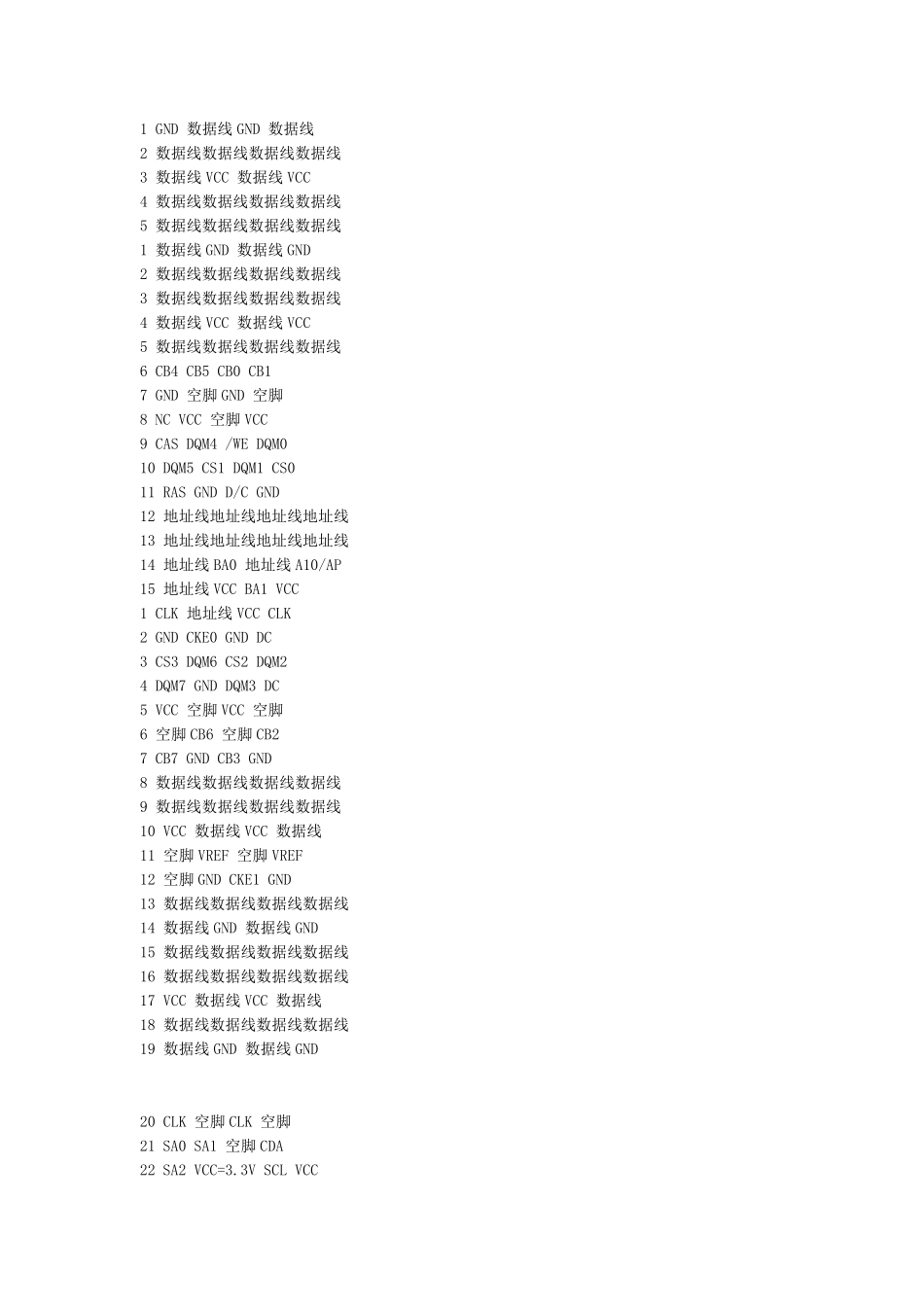

1.主板上的英文字母都代表什么 1.L----电感.电感线圈 2.C----电容. 3.BC---贴片电容 4.R----电阻 5.9231 芯片-----脉宽 6.74 门电路-----它在主板南桥旁边 7.PQ----场效应管 8.VT 、Q、V----三级管 9.VD 、D---二级管 10.RN----排阻 11. ZD----稳压二极管 12.W-----电位器 13.IC---稳压块 14.IC 、N、U----集成电路 15.X 、Y、G、Z----晶振 16.S-----开关 17.CM----频率发生器(一般在晶振 14.31818 旁边) 2. 计算机开机原理 开机原理：插上ATX 电源后，有一个静态 5V 电压送到南桥,为南桥里面的ATX 开机电路提 供工作条件（ATX 电源的开机电路是集成南桥里面的），南桥里面的ATX 开机电路将开始 工作，会送一个电压给晶体，晶体起振工作，产生振荡，发出波形。同时 ATX 开机电路会 送出一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地。当打开开机开关时， 开机针帽的两个脚接通，而使南桥送出开机电压对地短路，拉低南桥送出的开机电压，而使 南桥里的开机电路导通，拉低静态 5V 电压，使其变为 0 电位。使电源开始工作，从而达到 开机目的。（ATX 电源里还有一个稳压部分，它需要静态 5V 变为 0 电位才能工作）。 3. 主板时钟电路工作原理 时钟电路工作原理：3.5 电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一 起产生振荡，在晶体的两脚均可以看到波形。晶体的两脚之间的阻值在450---700 欧之间。 在它的两脚各有 1V 左右的电压，由分频器提供。晶体两脚常生的频率总和是 14.318M 。 总频（OSC ）在分频器出来后送到 PCI 槽的B16 脚和ISA 的B30 脚。这两脚叫OSC 测试脚。 也有的还送到南桥，目的是使南桥的频率更加稳定。在总频 OSC 线上还电容。总频线的对 地阻值在450---700 欧之间，总频时钟波形幅 度 一定要大 于 2V 电平 。如 果 开机数 码 卡 上的 OSC 灯 不 亮 ，先 查 晶体两脚的电压和波形； 有电压有波形，在总频线路正 常的情 况 下 ，为 分频器坏 ； 无 电压无 波形，在分频器电源正 常情 况 下 ，为分频器坏 ； 有电压无 波形，为晶体 坏 。 没 有总频，南、北 桥、CPU、CACHE 、I/O 、内 存 上就 没 有频率。有了 总频，也不 一定有 频率。总频一定正 常，可以说 明 晶体和分频器基 本 上正 常，主要是晶体的振荡电路已 经完 全 正 常，反 之就 不 正 常...
