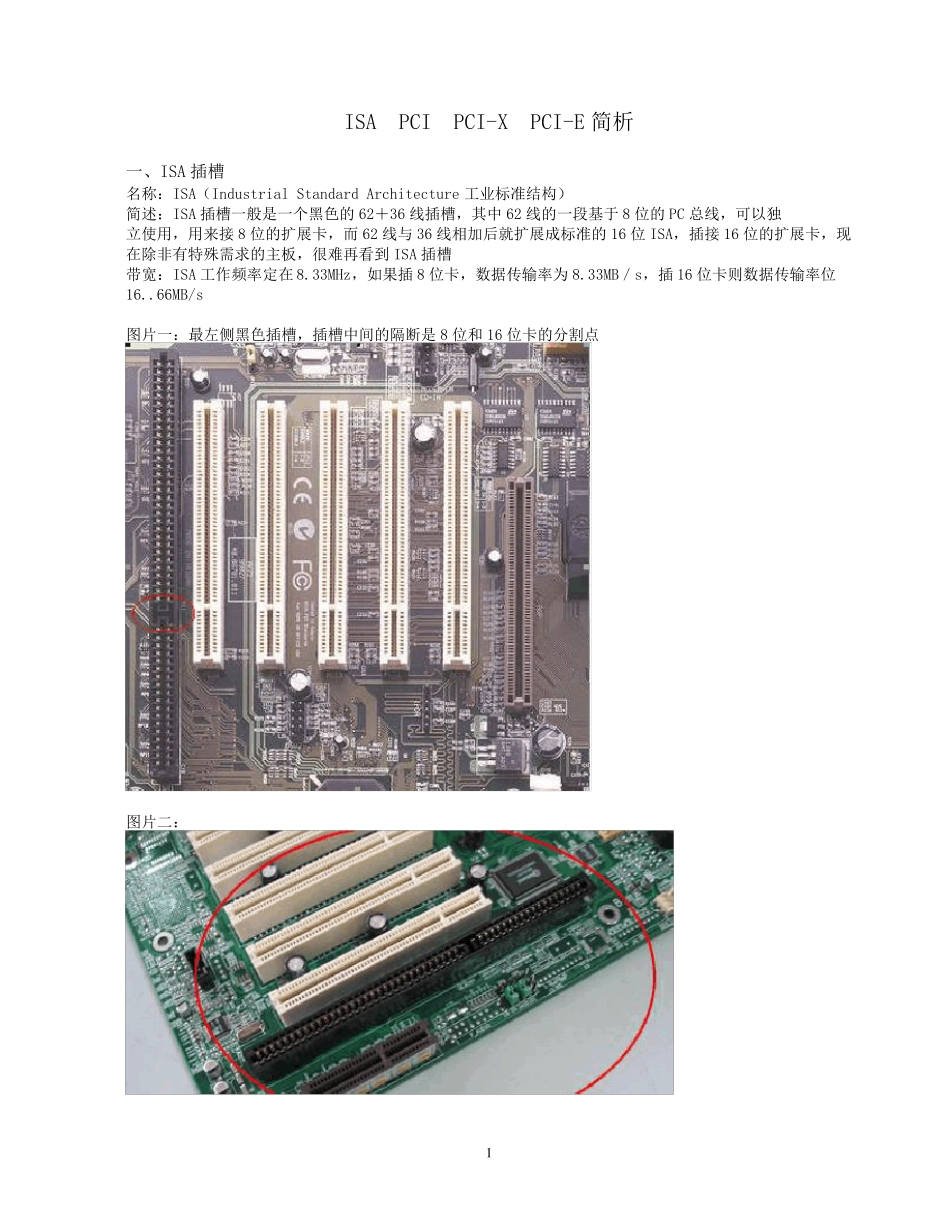

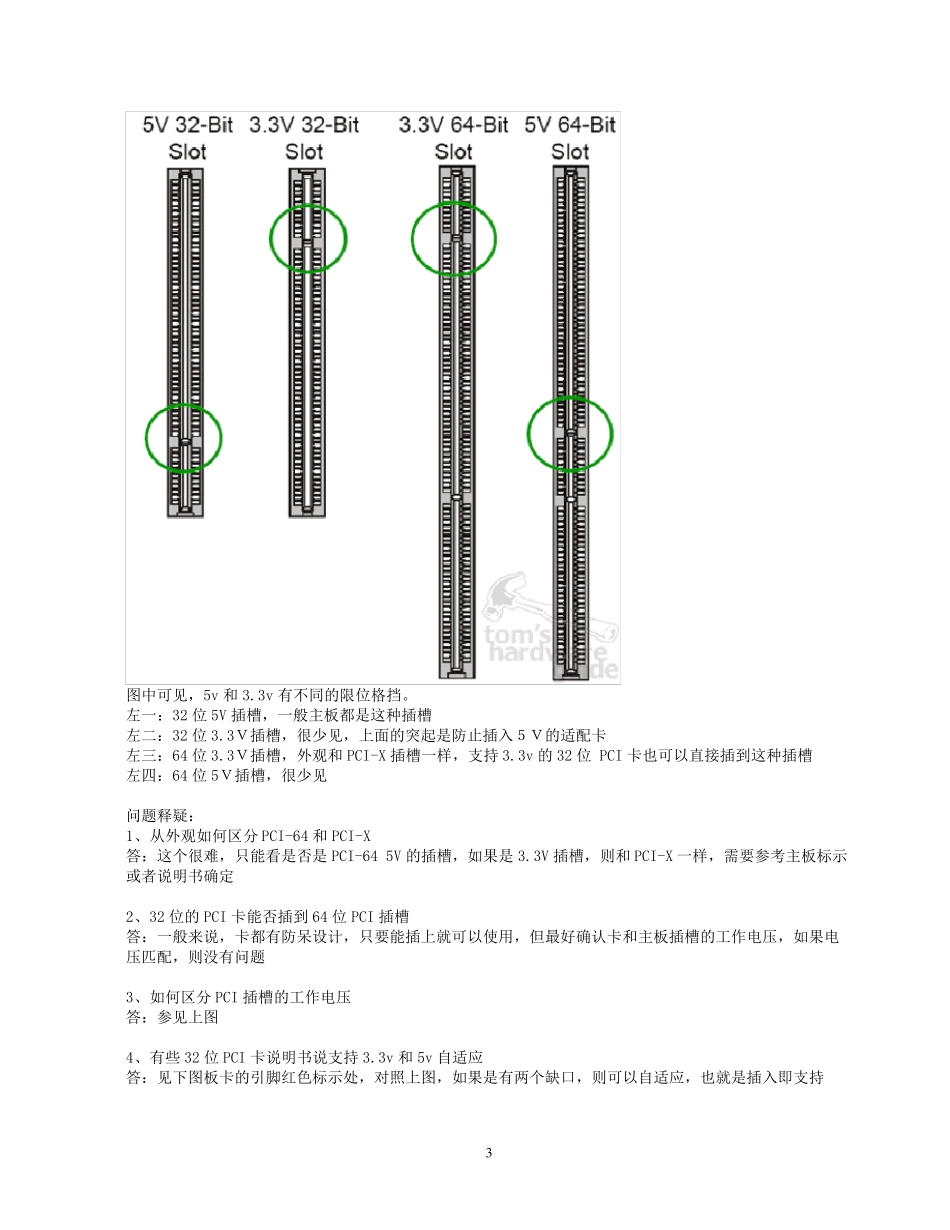

1 ISA PCI PCI-X PCI-E 简析 一、ISA 插槽 名称：ISA（Industrial Standard Architecture 工业标准结构） 简述：ISA 插槽一般是一个黑色的 62＋36 线插槽，其中 62 线的一段基于 8 位的 PC 总线，可以独 立使用，用来接 8 位的扩展卡，而 62 线与 36 线相加后就扩展成标准的 16 位 ISA，插接 16 位的扩展卡，现在除非有特殊需求的主板，很难再看到 ISA 插槽 带宽：ISA 工作频率定在 8.33MHz，如果插 8 位卡，数据传输率为 8.33MB／s，插 16 位卡则数据传输率位16..66MB/s 图片一：最左侧黑色插槽，插槽中间的隔断是 8 位和 16 位卡的分割点 图片二： 2 二、PCI 插槽 名称：PCI （Peripheral Component Interconnect 外围部件互连） 简述：PCI 有 32 位和 64 位两种，32 位 PCI 插槽为 124 线，64 位插槽为 188 线，目前常用的是 32 位插槽 带宽：PCI 时钟频率为 33.3MHz，32 位 PCI 的数据传输率为 133MB／s，64 位则为 266MB/s 图片一：白色插槽即为 32 位 5V PCI 插槽 图片二：64 位 5V PCI 插槽，注意比 32 位 PCI 插槽后面多出一段 难点解析：PCI－64 很少见，即使在服务器主板也是如此，因为其工作频率只有 33MHZ，已经被 PCI-X 和PCI-E 取代，但 PCI 工作电压有 5V 和 3.3V 之分，下面图示解析 3 图中可见，5v 和3.3v 有不同的限位格挡。 左一：32 位5V 插槽，一般主板都是这种插槽 左二：32 位3.3Ｖ插槽，很少见，上面的突起是防止插入５Ｖ的适配卡 左三：64 位3.3Ｖ插槽，外观和PCI-X 插槽一样，支持3.3v 的32 位 PCI 卡也可以直接插到这种插槽 左四：64 位5Ｖ插槽，很少见 问题释疑： 1、从外观如何区分 PCI-64 和PCI-X 答：这个很难，只能看是否是PCI-64 5V 的插槽，如果是3.3V 插槽，则和PCI-X 一样，需要参考主板标示或者说明书确定 2、32 位的PCI 卡能否插到64 位PCI 插槽 答：一般来说，卡都有防呆设计，只要能插上就可以使用，但最好确认卡和主板插槽的工作电压，如果电压匹配，则没有问题 3、如何区分 PCI 插槽的工作电压 答：参见上图 4、有些 32 位PCI 卡说明书说支持3.3v 和5v 自适应 答：见下图板卡的引脚红色标示处，对照上图，如果是有两个缺口，则可以自适应，也就是插入即支持 4 5、普通 32 位 PCI 卡能插入 PCI-X 插槽么？ 答：PCI-X 接口是 PCI...
