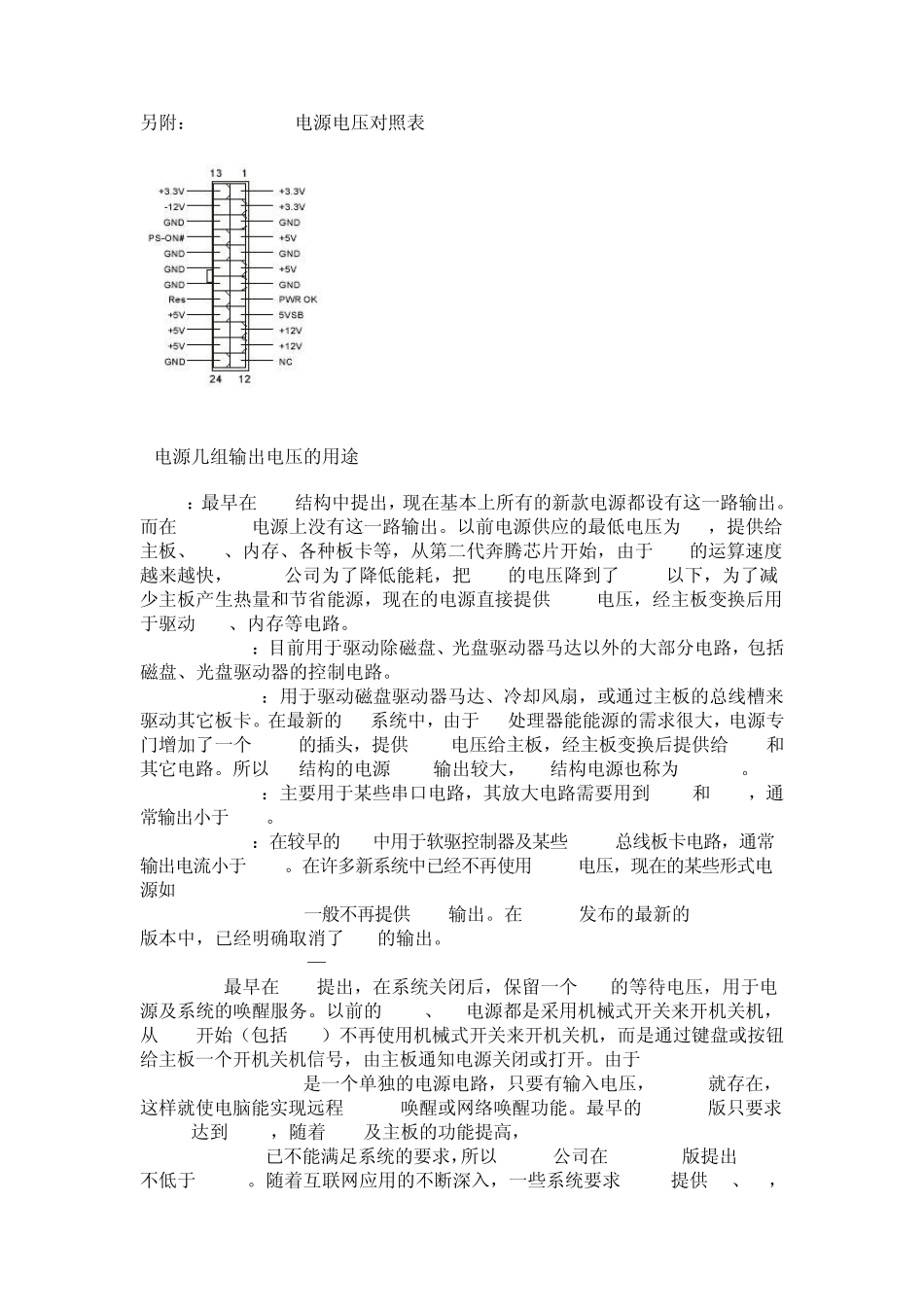

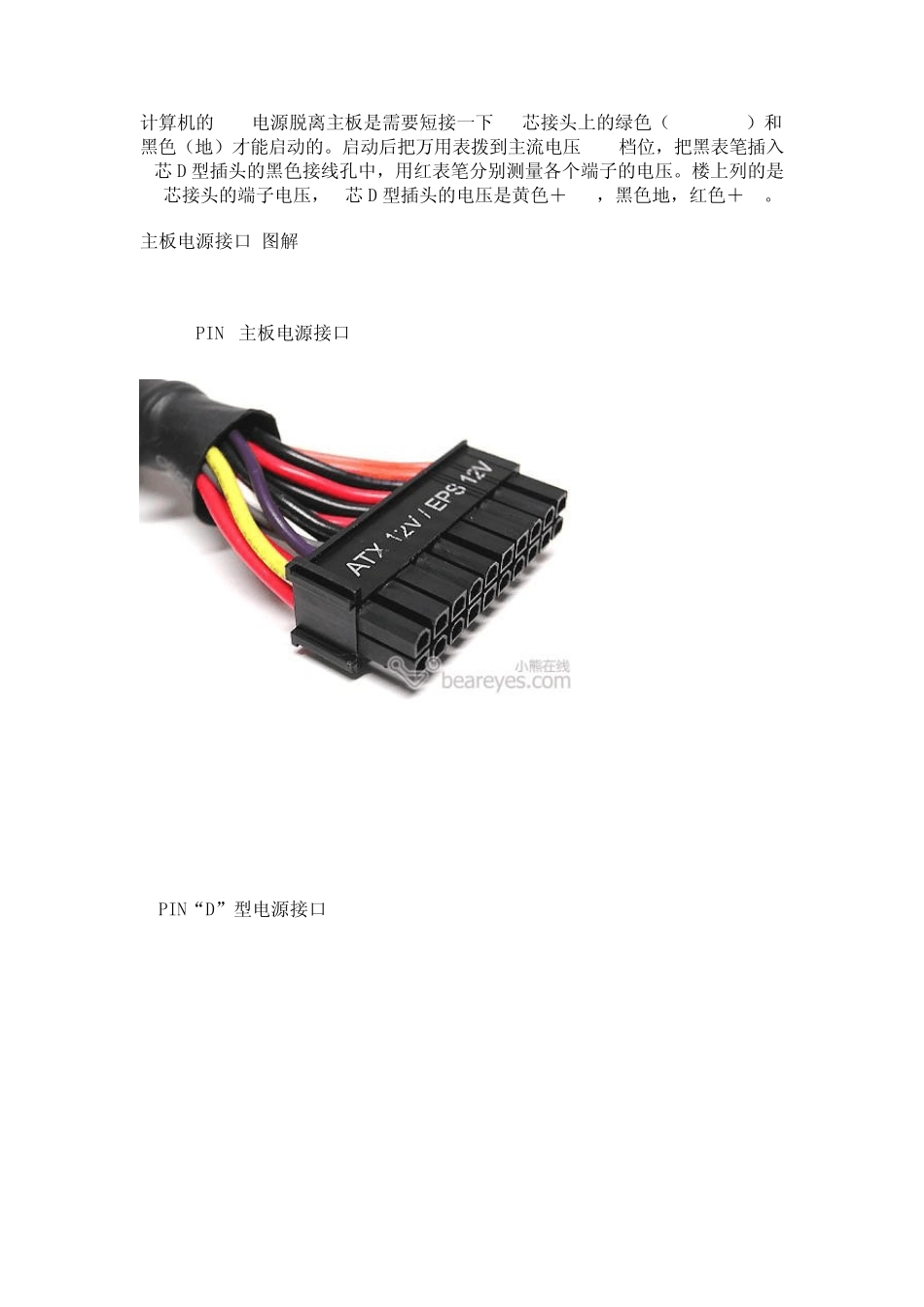

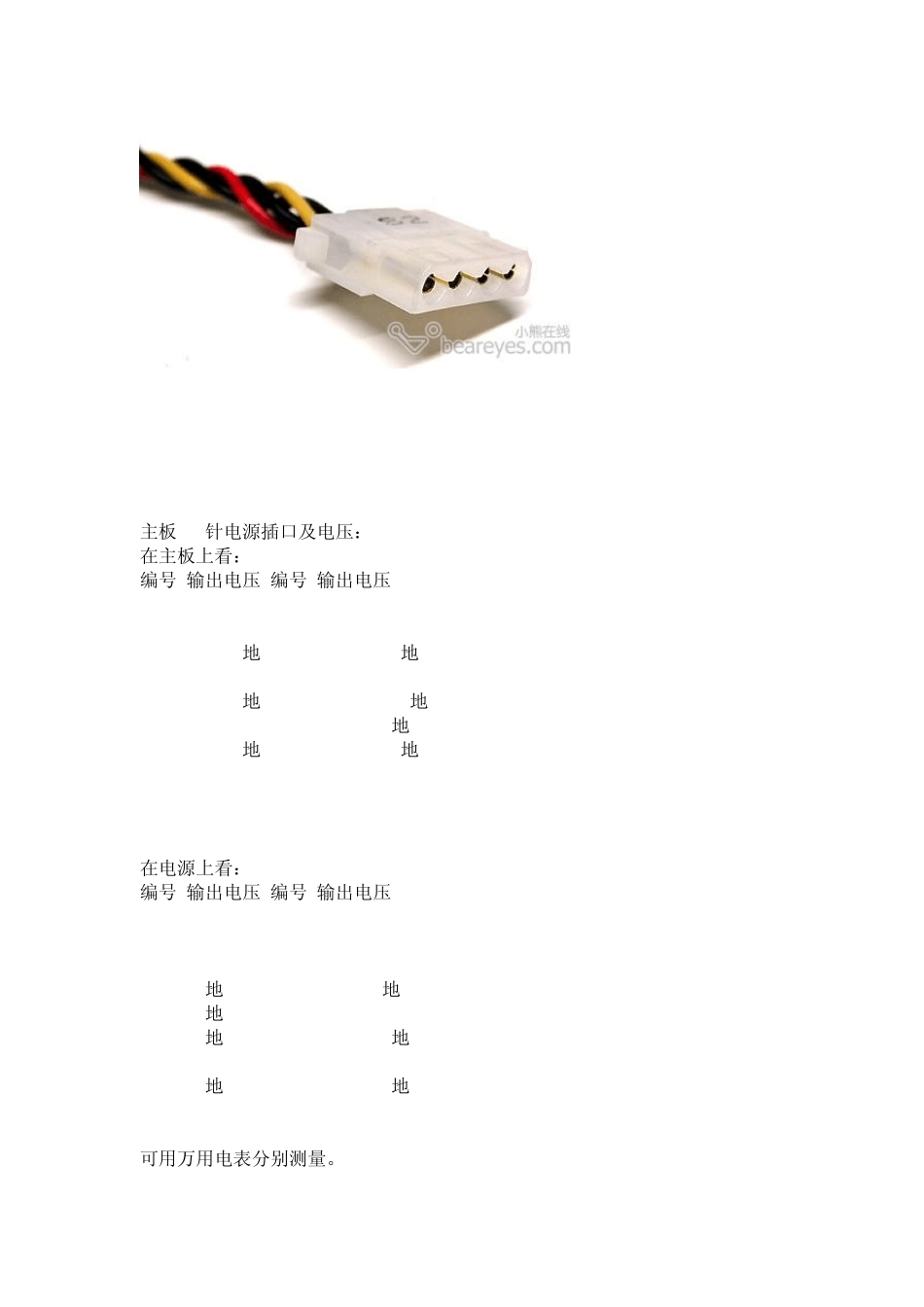

计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D 型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。楼上列的是20芯接头的端子电压，4芯D 型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口 图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口 主板20针电源插口及电压： 在主板上看： 编号 输出电压 编号 输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3 地 13 地 4 5V 14 PS-ON 5 地 15 地 6 5V 16 地 7 地 17 地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V 在电源上看： 编号 输出电压 编号 输出电压 20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17 地 7 地 16 地 6 5V 15 地 5 地 14 PS-ON 4 5V 13 地 3 地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量。 另附：24 PIN ATX电源电压对照表 X电源几组输出电压的用途 +3.3V：最早在 ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在 AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于 CPU的运算速度越来越快，INTEL公司为了降低能耗，把 CPU的电压降到了 3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供 3.3V电压，经主板变换后用于驱动 CPU、内存等电路。 +5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。 +12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的 P4系统中，由于 P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给 CPU和其它电路。所以 P4结构的电源+12V输出较大，P4结构电源也称为 ATX12V。 -12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于 1A.。 -5V：在较早的 PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于 1A.。在许多新系统中已经不再使用 -5V电压，现在的某些形式电源如SFX, FLEX ATX 一般不再提供 -5V输出。在 INTEL发布的最新的 ATX12V 1.3版本中，已经明确取消了-5V的输出。 +5V Stand—By, 最早在 ATX提出，在系统关闭后...
