主蒸汽焊接热处理作业指导书VIP免费

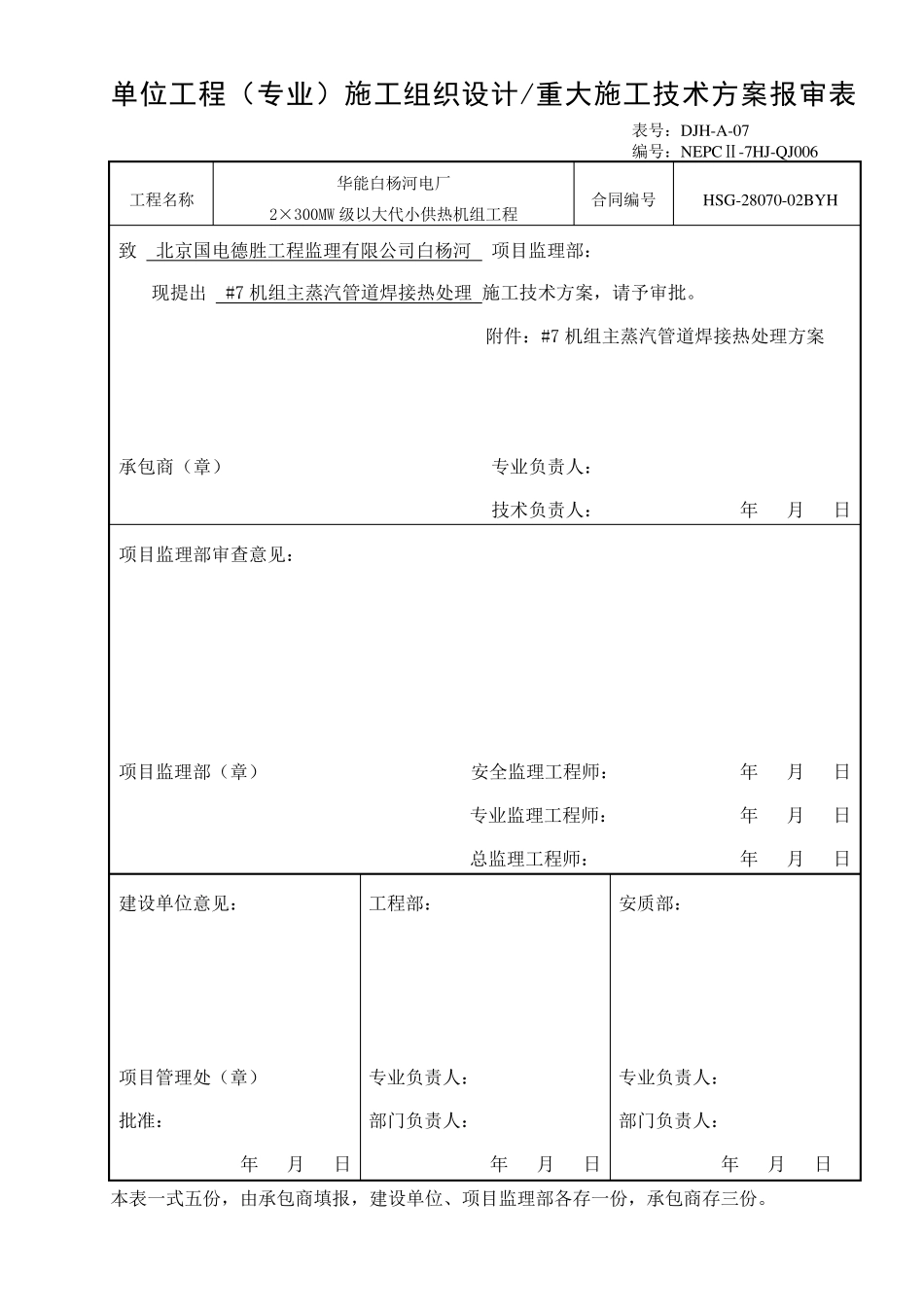

主蒸汽焊接热处理作业指导书_第1页
1/27
主蒸汽焊接热处理作业指导书_第2页
2/27
主蒸汽焊接热处理作业指导书_第3页
3/27
单位工程(专业)施工组织设计/重大施工技术方案报审表 表号:DJH-A-07 编号:NEPCⅡ-7HJ-QJ006 工程名称 华能白杨河电厂 2×300MW 级以大代小供热机组工程 合同编号 HSG-28070-02BY H 致 北京国电德胜工程监理有限公司白杨河 项目监理部: 现提出 #7 机组主蒸汽管道焊接热处理 施工技术方案,请予审批。 附件:#7 机组主蒸汽管道焊接热处理方案 承包商(章) 专业负责人: 技术负责人: 年 月 日 项目监理部审查意见: 项目监理部(章) 安全监理工程师: 年 月 日 专业监理工程师: 年 月 日 总监理工程师: 年 月 日 建设单位意见: 项目管理处(章) 批准: 年 月 日 工程部: 专业负责人: 部门负责人: 年 月 日 安质部: 专业负责人: 部门负责人: 年 月 日 本表一式五份,由承包商填报,建设单位、项目监理部各存一份,承包商存三份。 作业指导书编审批记录 控号: 文件编号:Q/DDE-BYHHJQJ-ZIW06-2009 IW08-01 华能白杨河电厂#7 机组主蒸汽管道焊接热处理 工程作业指导书已按照Q/DDE-IW 08-2002《施工方案、作业指导书的编、审、批管理办法》要求编制完成,请各有关职能部门给予审批。 编制: 审核: 工程部门审核意见: 质保部门审核意见: 安监部门审核意见: 主管领导批准意见(按重大项目或一般项目分类批准): 控号: 文件编号:Q/DDE-BYHHJQJ-ZIW06-2009 东 电 二 公 司 施 工 作 业 指 导 书 ( 方 案 ) 工程名称:华能白杨河电厂四期2×300MW工程7号机组工程 作业项目: #7机组主蒸汽管道焊接 热处理 编制单位: 东电二公司汽机工程处 编 制: 日期: 审 核: 日期: 工程部门审核: 日期: 质检部门审核: 日期: 安监部门审核: 日期: 批 准: 日期: 1.工程概况 1.1 华能白杨河电厂2×300MW 级以大代小供热机组工程7#机组高压管道由山东电力工程咨询院承担主体设计。 1.2 主蒸汽系统设计压力 P=18.07MPa,设计温度 t=546℃。 1.3 焊口数量及规格等参数见下表: 设计参数 材质 规格 焊口数量 焊接工艺 热处理工艺 坡口型式 预热方法 预热温度(℃) 焊接方法 焊接材料 加热方法 升降温速度℃/h 恒温温度(℃) 恒温时间(h) 压力(Mpa) 温度(℃) 18.07 546 A335P91 φ448.3×40 8 双V DR 100-150 200-300 GTAW SMAW 9CrMoV-N 9MV-N DR 150 750-770 4 18.07...
