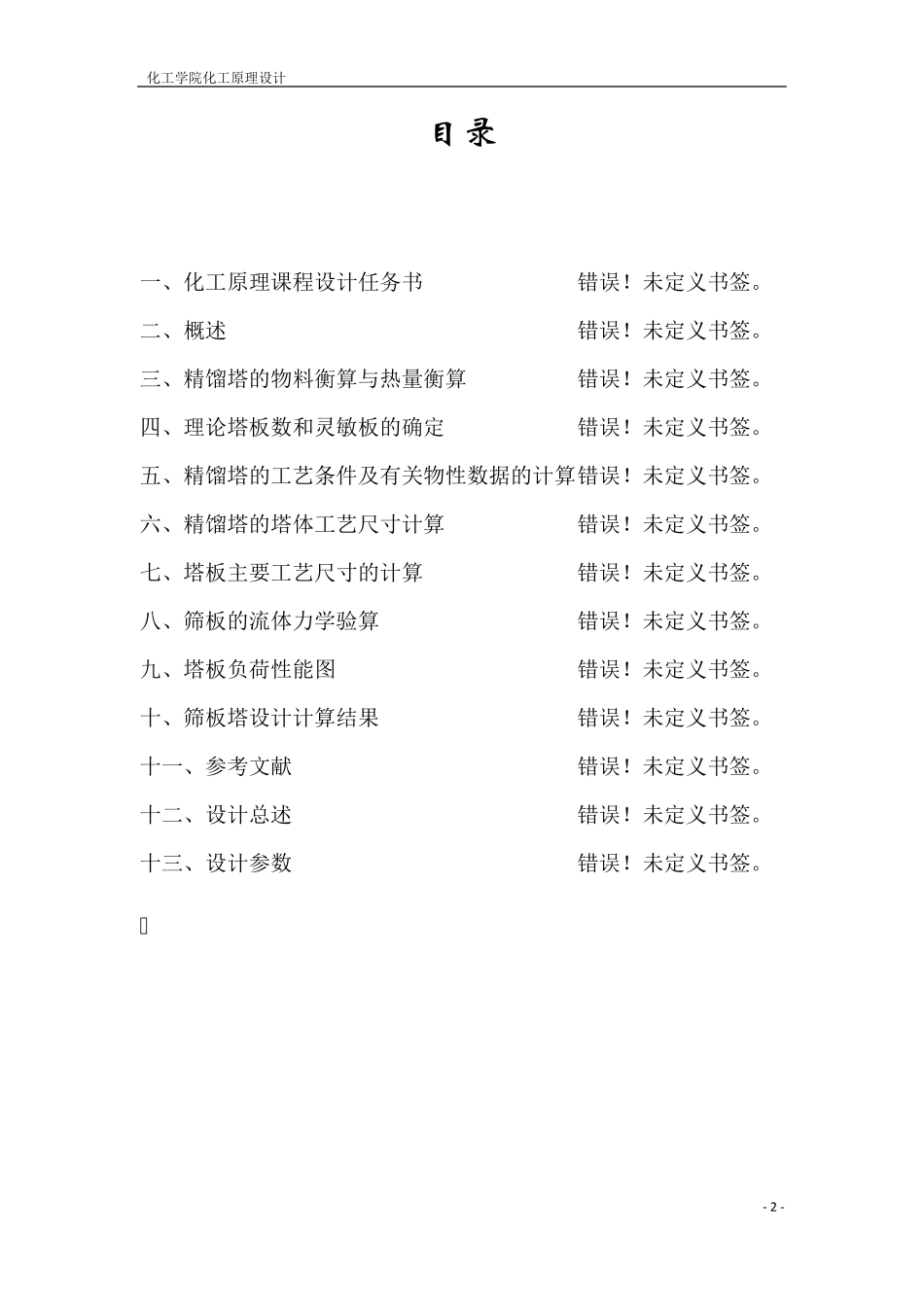

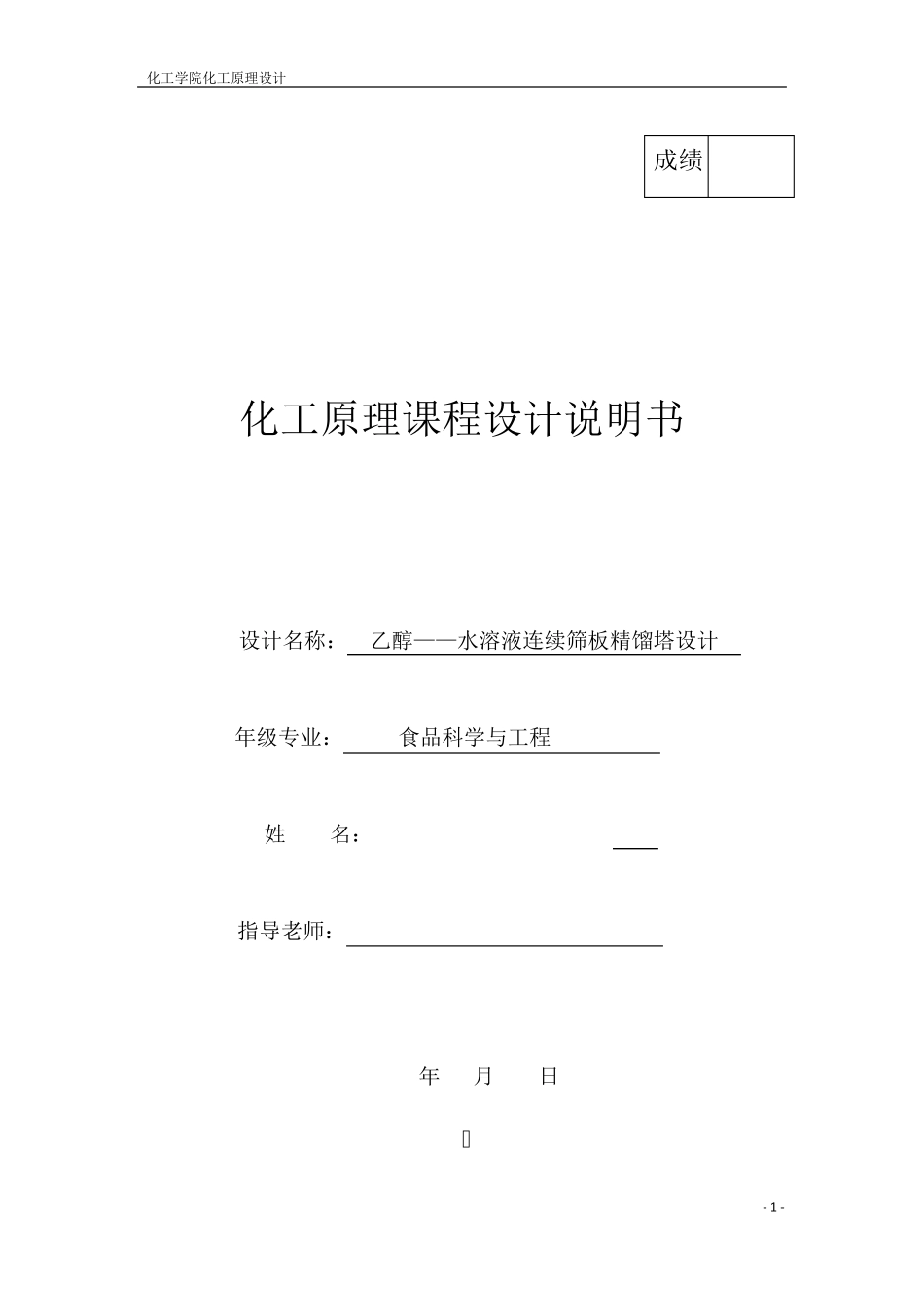

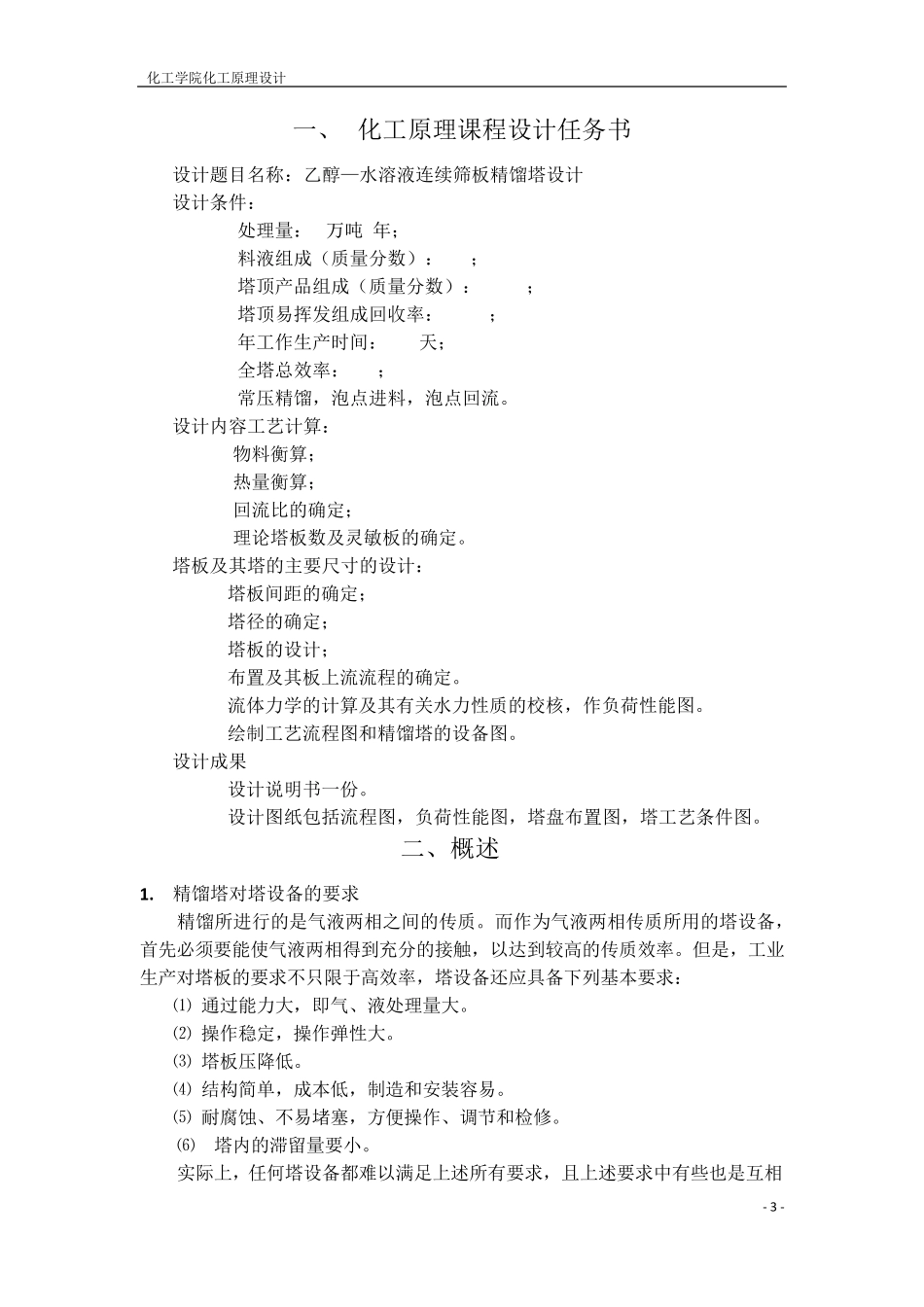

化工学院化工原理设计 - 1 - 化工原理课程设计说明书 设计名称： 乙醇——水溶液连续筛板精馏塔设计 年级专业： 食品科学与工程 姓 名：_______________________ ___ 指导老师： 2012 年 1 月 10 日 成绩 化工学院化工原理设计 - 2 - 目录 一、化工原理课程设计任务书 ............. 错误！未定义书签。 二、概述 .............................. 错误！未定义书签。 三、精馏塔的物料衡算与热量衡算 ......... 错误！未定义书签。 四、理论塔板数和灵敏板的确定 ........... 错误！未定义书签。 五、精馏塔的工艺条件及有关物性数据的计算 错误！未定义书签。 六、精馏塔的塔体工艺尺寸计算 ........... 错误！未定义书签。 七、塔板主要工艺尺寸的计算 ............. 错误！未定义书签。 八、筛板的流体力学验算 ................. 错误！未定义书签。 九、塔板负荷性能图 .................... 错误！未定义书签。 十、筛板塔设计计算结果 ................. 错误！未定义书签。 十一、参考文献 ........................ 错误！未定义书签。 十二、设计总述 ........................ 错误！未定义书签。 十三、设计参数 ........................ 错误！未定义书签。 化工学院化工原理设计 - 3 - 一、 化工原理课程设计任务书 1. 设计题目名称：乙醇—水溶液连续筛板精馏塔设计 2. 设计条件： 1) 处理量：8万吨/年； 2) 料液组成（质量分数）：42%； 3) 塔顶产品组成（质量分数）：95.0%； 4) 塔顶易挥发组成回收率：99.5%； 5) 年工作生产时间：330天； 6) 全塔总效率：60%； 7) 常压精馏，泡点进料，泡点回流。 3. 设计内容工艺计算： 1) 物料衡算； 2) 热量衡算； 3) 回流比的确定； 4) 理论塔板数及灵敏板的确定。 4. 塔板及其塔的主要尺寸的设计： 1) 塔板间距的确定； 2) 塔径的确定； 3) 塔板的设计； 4) 布置及其板上流流程的确定。 5) 流体力学的计算及其有关水力性质的校核，作负荷性能图。 6) 绘制工艺流程图和精馏塔的设备图。 5. 设计成果 1) 设计说明书一份。 2) 设计图纸包括流程图，负荷性能图，塔盘布置图，塔工艺条件图。 二、概述 1 . 精馏塔对塔设备的要求 精馏所进行的是气液两相之间的传质。而作为气液两相传质所用的塔设备，首先必须要能使气液两相得到充分的接触，以达到较高的传质效率...
