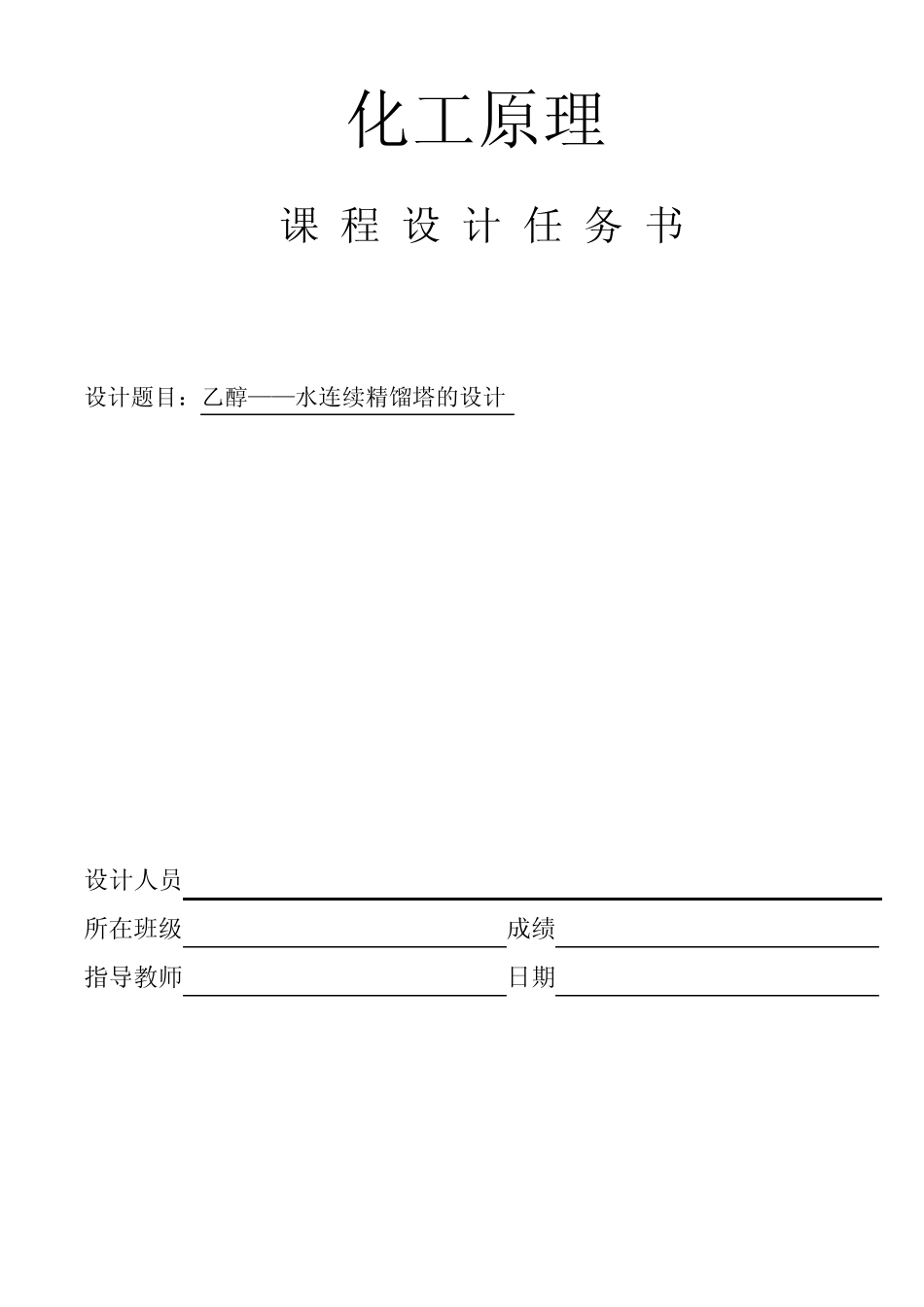

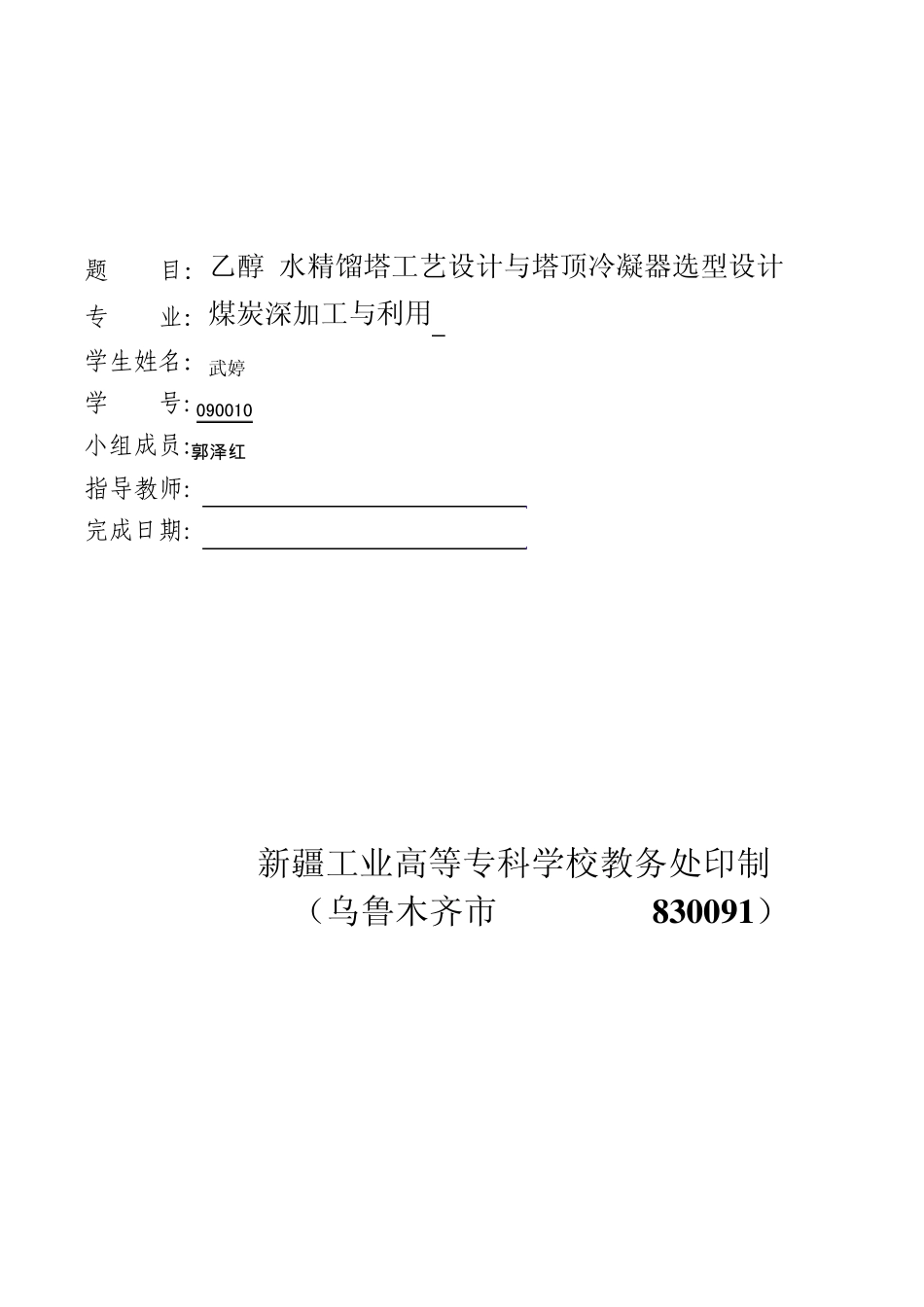

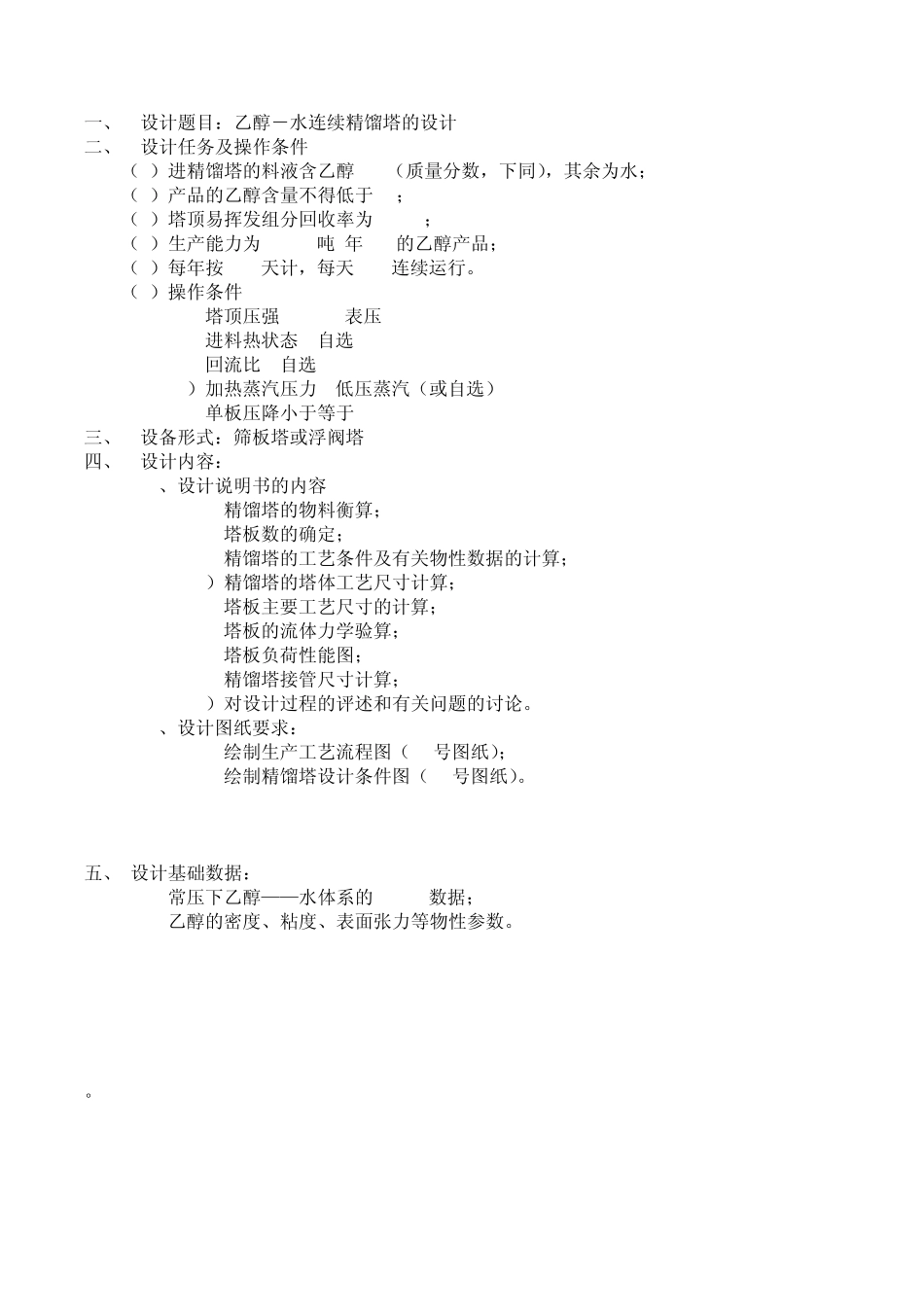

题 目：乙醇-水精馏塔工艺设计与塔顶冷凝器选型设计专 业：煤炭深加工与利用 学生姓名：武婷 学 号: 090010 小组成员:郭 泽红 指导教师: 完成日期: 新疆工业高等专科学校教务处印制 （乌鲁木齐市 8 3 0 0 9 1 ） 化工原理 课 程 设 计 任 务 书 设计题目：乙醇——水连续精馏塔的设计 设计人员 所在班级 成绩 指导教师 日期 一、 设计题目：乙醇－水连续精馏塔的设计 二、 设计任务及操作条件 （1）进精馏塔的料液含乙醇 35%（质量分数，下同），其余为水； （2）产品的乙醇含量不得低于 94； （3）塔顶易挥发组分回收率为 99.5%； （4）生产能力为 25000吨/年 94%的乙醇产品； （5）每年按 330天计，每天 24h连续运行。 （6）操作条件 a) 塔顶压强 4kPa(表压) b) 进料热状态 自选 c) 回流比 自选 d）加热蒸汽压力 低压蒸汽（或自选） e) 单板压降小于等于 0.7kPa 三、 设备形式：筛板塔或浮阀塔 四、 设计内容： 1、设计说明书的内容 1) 精馏塔的物料衡算； 2) 塔板数的确定； 3) 精馏塔的工艺条件及有关物性数据的计算； 4）精馏塔的塔体工艺尺寸计算； 5) 塔板主要工艺尺寸的计算； 6) 塔板的流体力学验算； 7) 塔板负荷性能图； 8) 精馏塔接管尺寸计算； 9）对设计过程的评述和有关问题的讨论。 2、设计图纸要求： 1) 绘制生产工艺流程图（A2号图纸）； 2) 绘制精馏塔设计条件图（A2号图纸）。 五、 设计基础数据： 1. 常压下乙醇——水体系的 t-x-y数据； 2. 乙醇的密度、粘度、表面张力等物性参数。 。 第一章 前言 化工生产中所处理的原料中间产品几乎都是由若干组分组成的混合物。其中大部分是均相混合物。生产中为满足要求需将混合物分离成较纯的物质。精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作。在化工、炼油、石油化工等工业中得到广泛应用。精馏过程在能量剂的驱动下（有时加质量剂）。使气、液两相多次直接接触和分离。利用液相混合物中各组分挥发度的不同。使易挥发组分由液相向气相转移。难挥发组分由气相向液相转移。实现原料混合液中各组分的分离。该过程是同时进行传质、传热的过程。 在本设计中我们使用筛板塔。筛板塔的突出优点是结构简单造价低。合理的设计和适当的操作筛板塔能满足要求的操作弹性。而且效率高采用筛板可解决堵塞问题适当控制漏液。 筛板塔是最早应用于工业生产的设备之...
