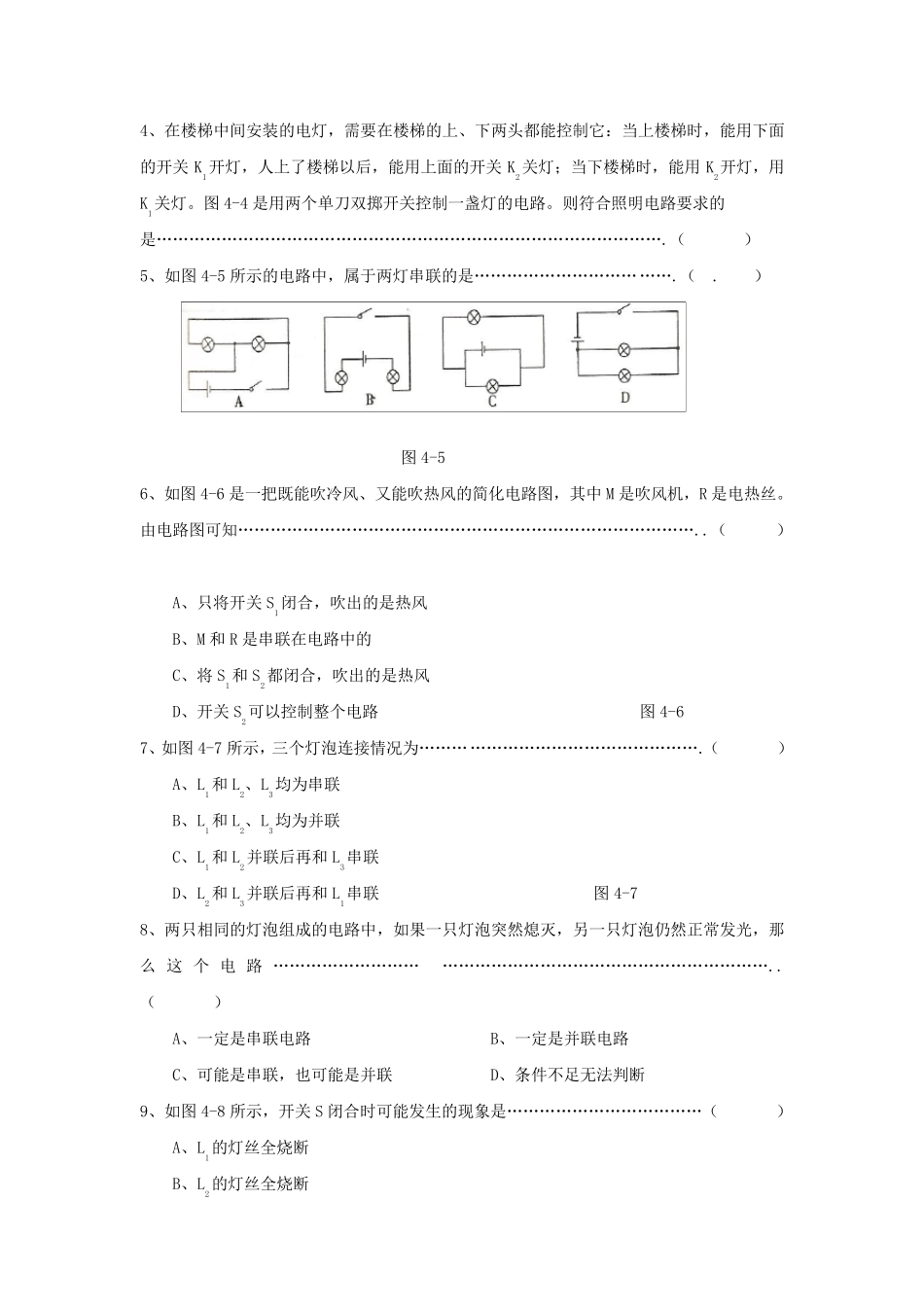

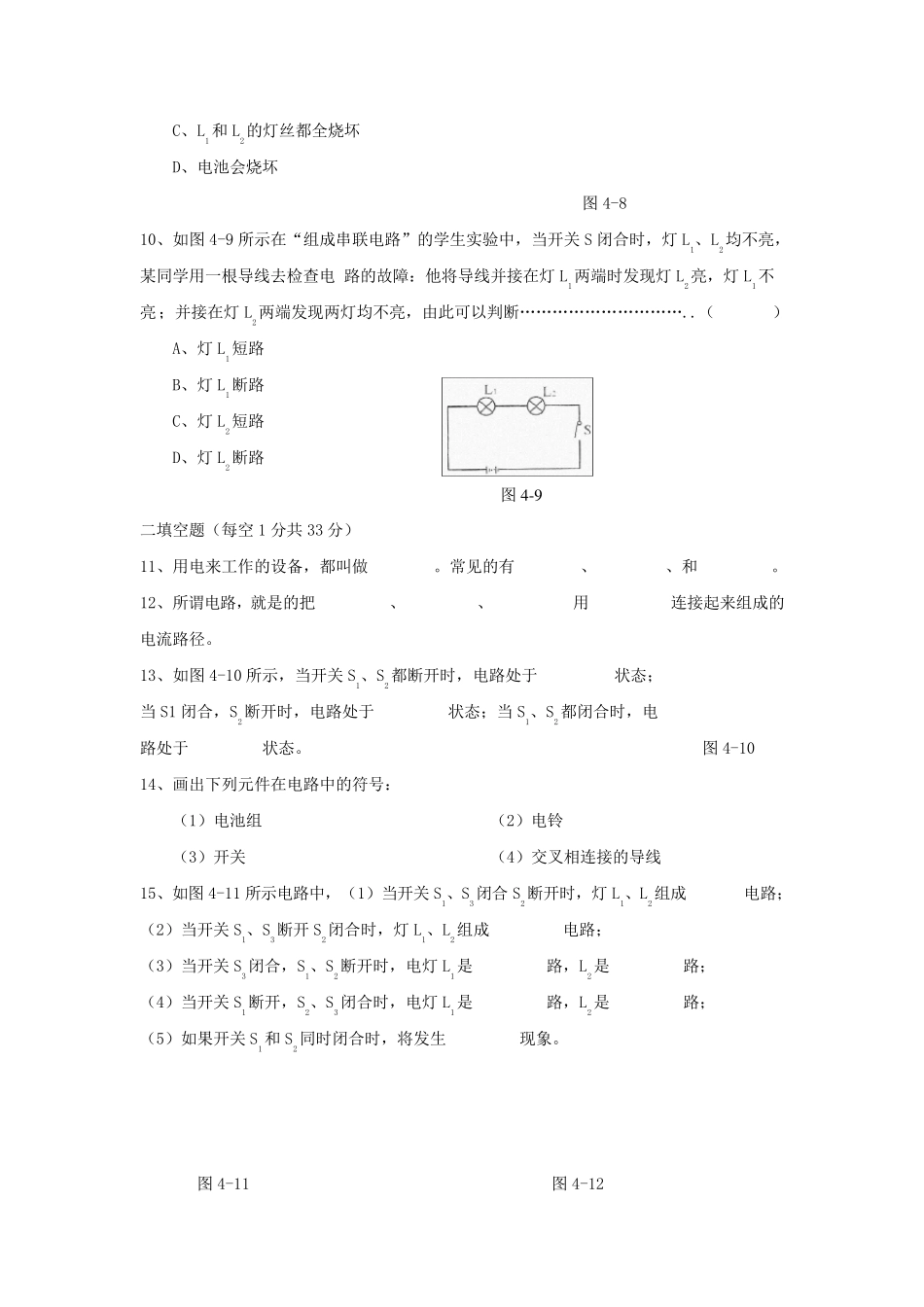

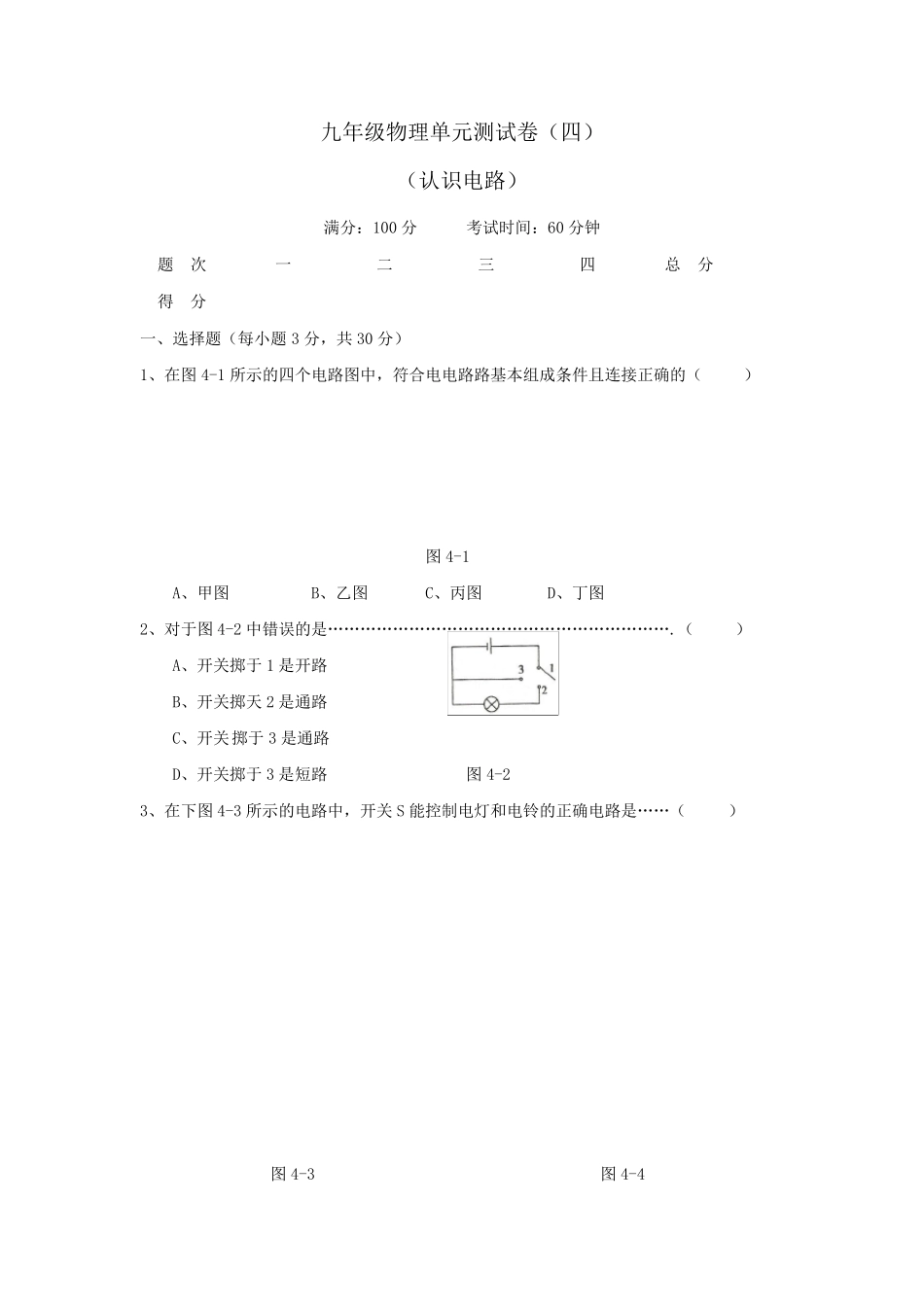

九年级物理单元测试卷（四） （认识电路） 满分：100 分 考试时间：60 分钟 题 次 一 二 三 四 总 分 得 分 一、选择题（每小题3 分，共30 分） 1、在图4-1 所示的四个电路图中，符合电电路路基本组成条件且连接正确的（ ） 图4-1 A、甲图 B、乙图 C、丙图 D、丁图 2、对于图4-2 中错误的是……………………………………………………….（ ） A、开关掷于1 是开路 B、开关掷天 2 是通路 C、开关掷于3 是通路 D、开关掷于3 是短路 图4-2 3、在下图4-3 所示的电路中，开关 S 能控制电灯和电铃的正确电路是……（ ） 图4-3 图4-4 4、在楼梯中间安装的电灯，需要在楼梯的上、下两头都能控制它：当上楼梯时，能用下面的开关K1开灯，人上了楼梯以后，能用上面的开关K2关灯；当下楼梯时，能用K2开灯，用K1关灯。图4-4 是用两个单刀双掷开关控制一盏灯的电路。则符合照明电路要求的 是………………………………………………………………………………….（ ） 5、如图4-5 所示的电路中，属于两灯串联的是……………………………….（ . ） 图4-5 6、如图4-6 是一把既能吹冷风、又能吹热风的简化电路图，其中M 是吹风机，R 是电热丝。由电路图可知…………………………………………………………………………..（ ） A、只将开关S1闭合，吹出的是热风 B、M 和 R 是串联在电路中的 C、将 S1和 S2都闭合，吹出的是热风 D、开关S2可以控制整个电路 图4-6 7、如图4-7 所示，三个灯泡连接情况为…………………………………………….（ ） A、L1和 L2、L3均为串联 B、L1和 L2、L3均为并联 C、L1和 L2并联后再和 L3串联 D、L2和 L3并联后再和 L1串联 图4-7 8、两只相同的灯泡组成的电路中，如果一只灯泡突然熄灭，另一只灯泡仍然正常发光，那么 这 个电路……………………………………………………………………………..（ ） A、一定是串联电路 B、一定是并联电路 C、可能是串联，也可能是并联 D、条件不足无法判断 9、如图4-8 所示，开关S 闭合时可能发生的现象是………………………………（ ） A、L1的灯丝全烧断 B、L2的灯丝全烧断 C、L1和L2的灯丝都全烧坏 D、电池会烧坏 图4-8 10、如图4-9 所示在“组成串联电路”的学生实验中，当开关 S 闭合时，灯L1、L2均不亮，某同学用一根导线去检查电 路的故障：他将导线并接在灯L1两端时发现灯L2亮，灯L1不...
