九年级物理电学计算题VIP专享VIP免费

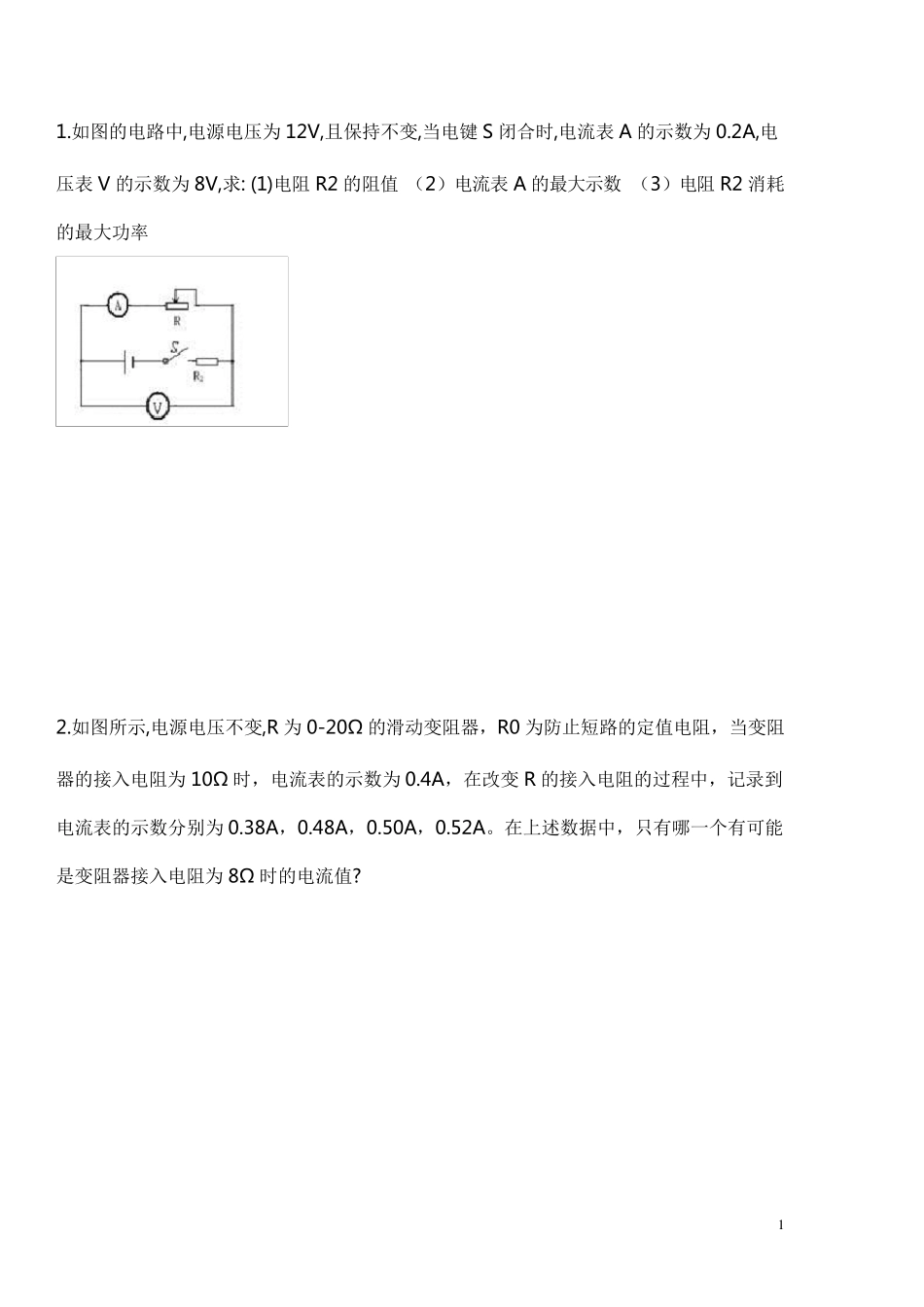

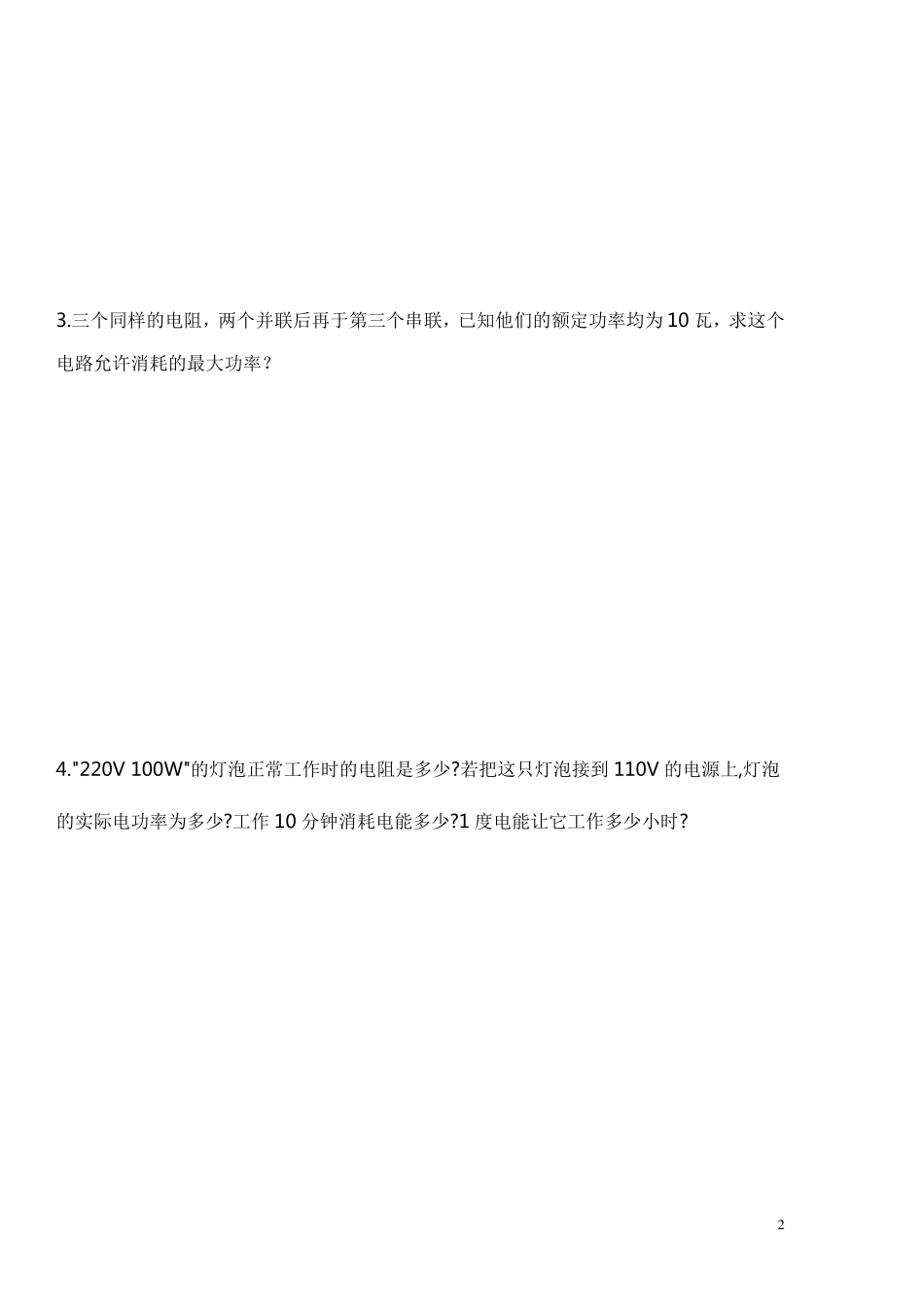

1 1.如图的电路中,电源电压为12V,且保持不变,当电键S 闭合时,电流表A 的示数为0.2A,电压表V 的示数为8V,求: (1)电阻R2 的阻值 （2）电流表A 的最大示数 （3）电阻R2 消耗的最大功率 2.如图所示,电源电压不变,R 为0-20Ω 的滑动变阻器，R0 为防止短路的定值电阻，当变阻器的接入电阻为10Ω 时，电流表的示数为0.4A，在改变R 的接入电阻的过程中，记录到电流表的示数分别为0.38A，0.48A，0.50A，0.52A。在上述数据中，只有哪一个有可能是变阻器接入电阻为8Ω 时的电流值? 2 3.三个同样的电阻，两个并联后再于第三个串联，已知他们的额定功率均为 10 瓦，求这个电路允许消耗的最大功率？ 4."220V 100W "的灯泡正常工作时的电阻是多少?若把这只灯泡接到 110V 的电源上,灯泡的实际电功率为多少?工作 10 分钟消耗电能多少?1 度电能让它工作多少小时? 3 5. 已知电阻R 为20 欧。断开电键 K 时，电流表 A 的示数为0.2 安；闭合电键 K 时，电流表 A 的示数为0.6 安。求:(1）电源电压 U （2）灯 L 的阻值。（3）电键 K 断开时，通电10 秒，电流通过 L 所做的功 6.一个额定功率为1W 的玩具电动机，正常工作时在 2 秒内将 150 克的钩码匀速提高 1 米，求此装置的效率（g 取 10N 每千克） 7.把"6v 3w "与"6v 1w "的电灯串联接入某一电路中,如果让其中一个灯泡正常发光,电路两端的电压应是多少.(灯丝电阻不随温度改变) 4 8.若把两定值电阻R1,R2 以某种形式连接起来与电源接通,R1 消耗的电功率是9W;若把此二电阻换成另一种连接后,仍与该电源接通,则 R1 消耗的电功率为 16W 且通过 R2 的电流为 4A.那么电源电压和 R1,R2 的阻值各是多大?(电源电压保持不变) 9.某个电路里的电阻值为 R1,已知 R1 的额定功率为 P1,为了使这个电路允许通过的电流扩为原来正常值的20 倍,而不至于烧坏电阻R1. 1)应该如何改进这个电路?(答案可用分式,画出电路图,并加以说明) 2)改进后的电路里的总电阻的额定功率p是原来P1 的多少倍? 5 6 1 解:(1)电压表测的是R 两端的电压,R 与 R2 串联,所以 R2 两端的电压为:U2=U 源-U=12V-8V=4V R2=U2/I=4V/0.2A=20Ω (2)当滑动变阻器的阻值为0时,电流表示数最大,所以.I 最=U 源/R2 =12V/20Ω=0.6A (3)当滑动变阻器的阻值为 0 时,R2分得的电压最大,即等于电源电压,这时功率也最大: P=(U 源)*(I 最 )=12V*0.6A =7.2W 2 解(1)由于电...
