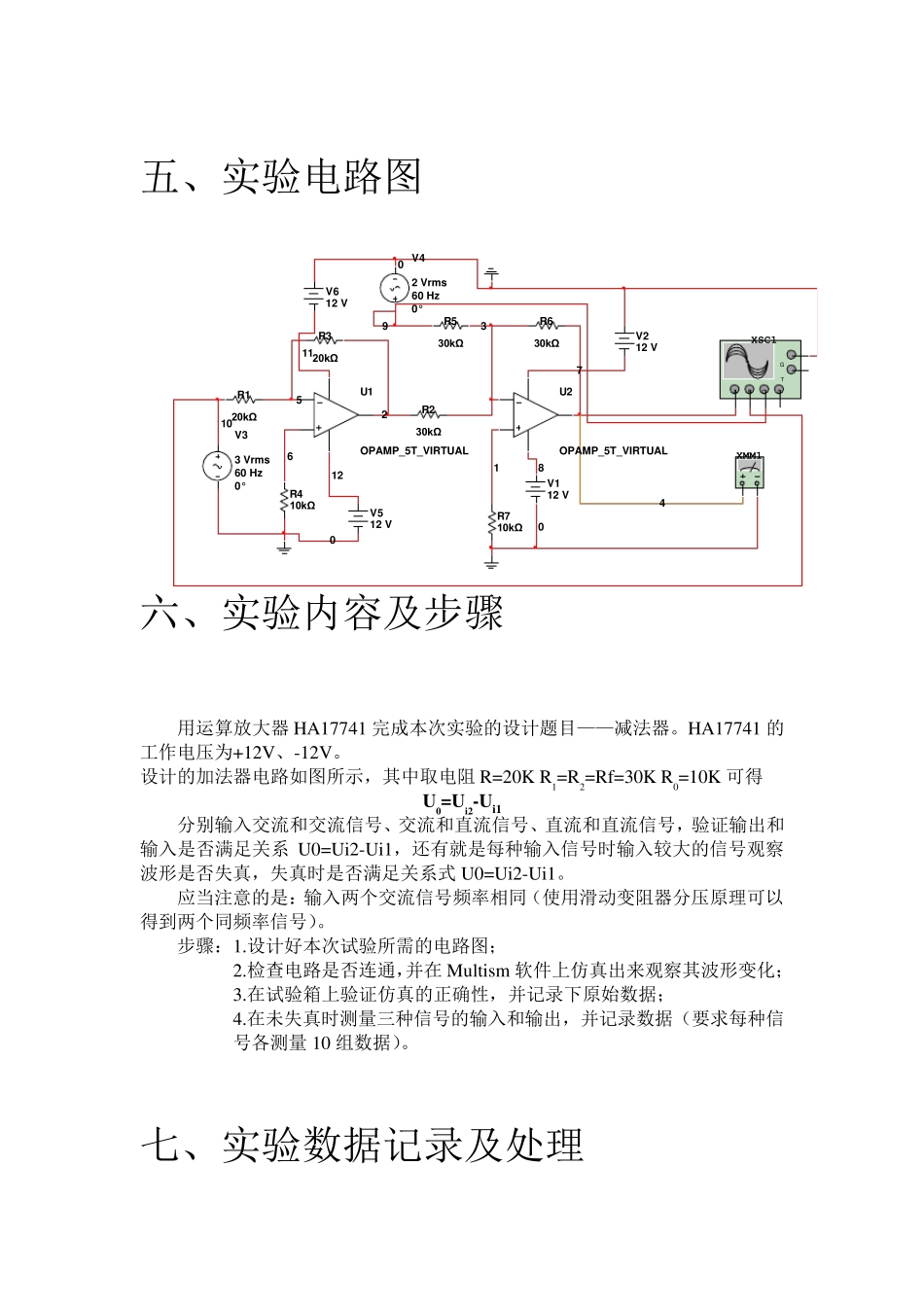

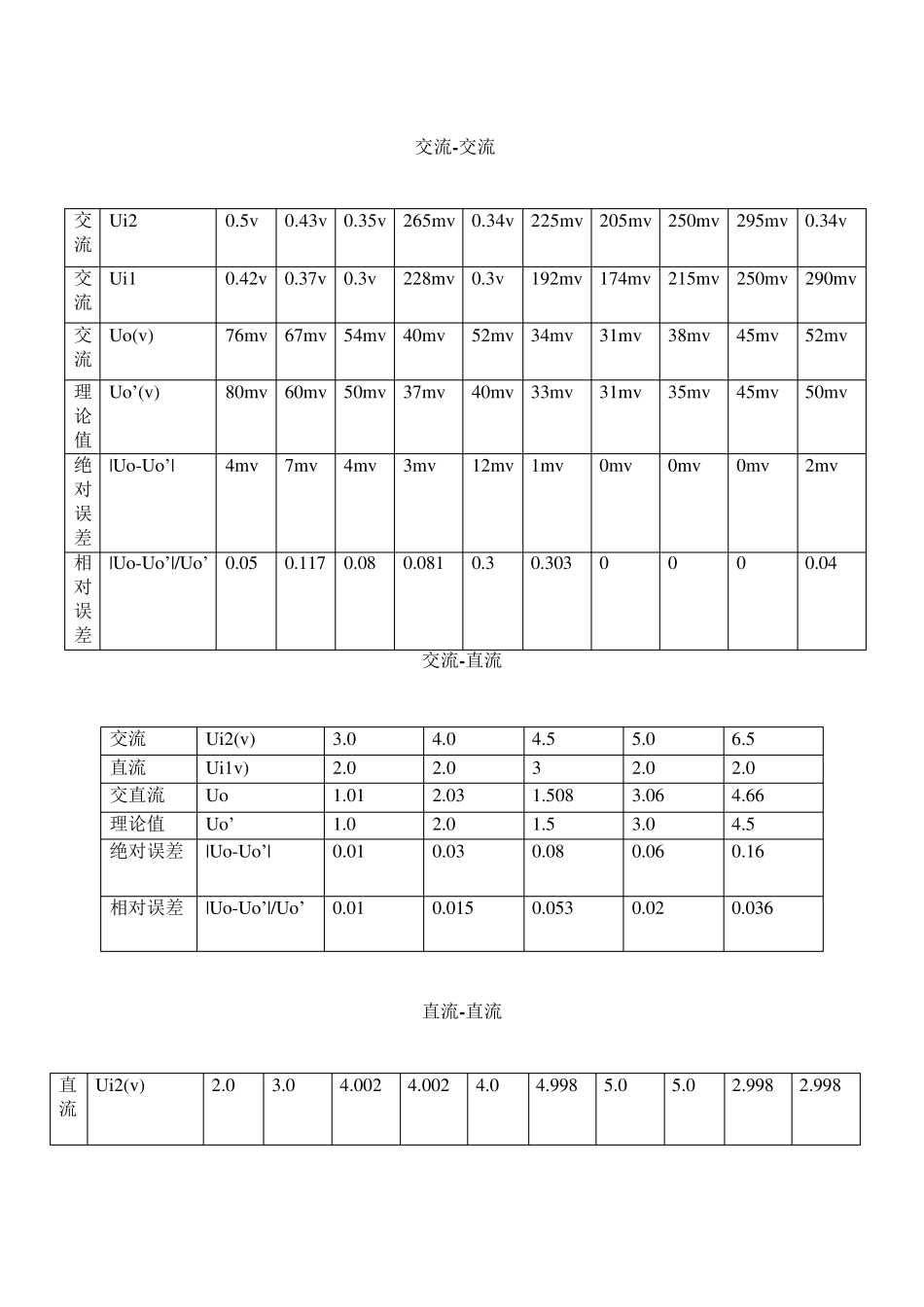

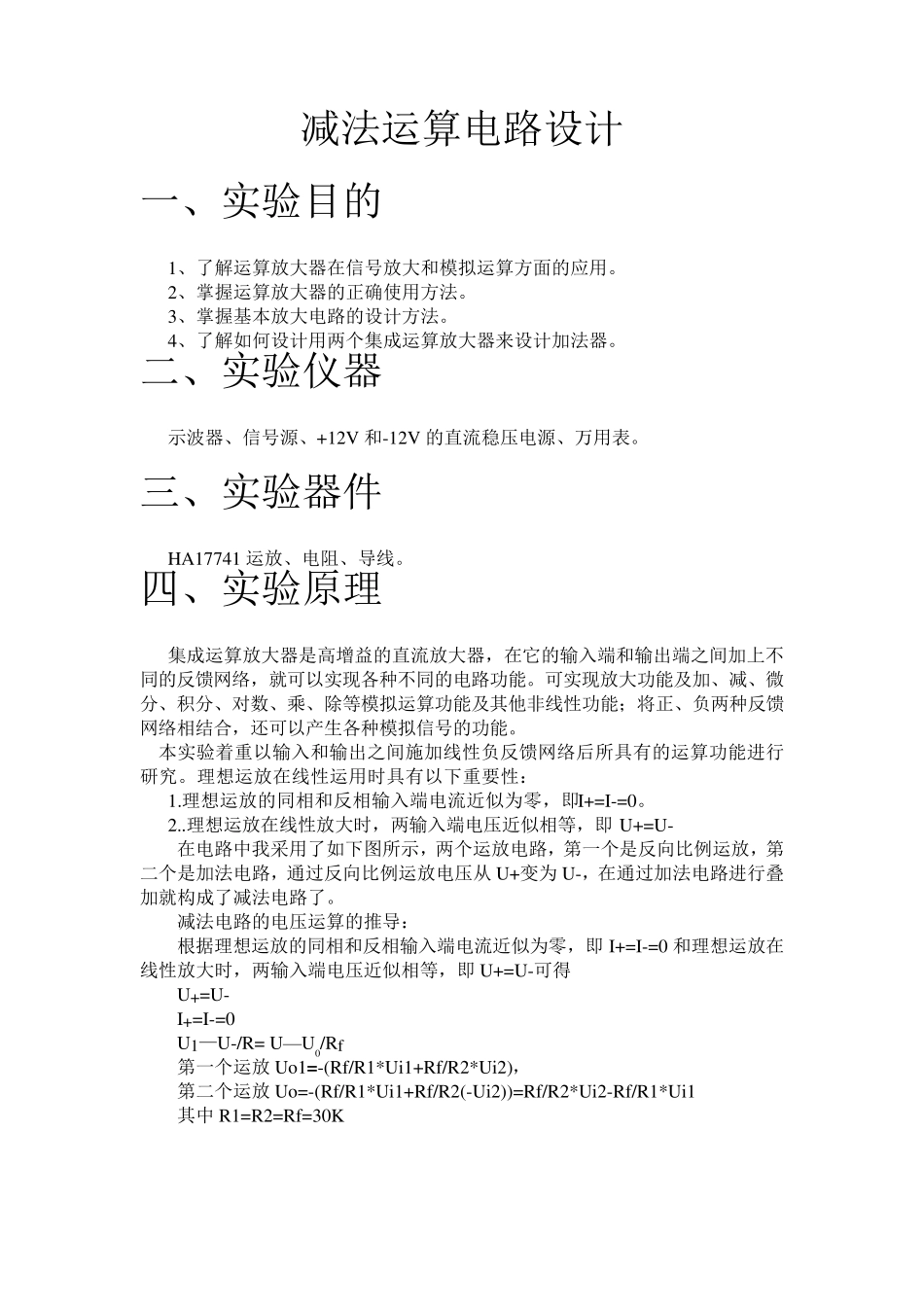

减法运算电路设计 一、实验目的 1、了解运算放大器在信号放大和模拟运算方面的应用。 2、掌握运算放大器的正确使用方法。 3、掌握基本放大电路的设计方法。 4、了解如何设计用两个集成运算放大器来设计加法器。 二、实验仪器 示波器、信号源、+12V 和-12V 的直流稳压电源、万用表。 三、实验器件 HA17741 运放、电阻、导线。 四、实验原理 集成运算放大器是高增益的直流放大器，在它的输入端和输出端之间加上不同的反馈网络，就可以实现各种不同的电路功能。可实现放大功能及加、减、微分、积分、对数、乘、除等模拟运算功能及其他非线性功能；将正、负两种反馈网络相结合，还可以产生各种模拟信号的功能。 本实验着重以输入和输出之间施加线性负反馈网络后所具有的运算功能进行研究。理想运放在线性运用时具有以下重要性： 1.理想运放的同相和反相输入端电流近似为零，即I+=I-=0。 2..理想运放在线性放大时，两输入端电压近似相等，即U+=U- 在电路中我采用了如下图所示，两个运放电路，第一个是反向比例运放，第二个是加法电路，通过反向比例运放电压从U+变为U-，在通过加法电路进行叠加就构成了减法电路了。 减法电路的电压运算的推导： 根据理想运放的同相和反相输入端电流近似为零，即I+=I-=0 和理想运放在线性放大时，两输入端电压近似相等，即U+=U-可得 U+=U- I+=I-=0 U1—U-/R= U—U0/Rf 第一个运放 Uo 1= -(Rf/R1*Ui1+Rf/R2*Ui2)， 第二个运放 Uo =-(Rf/R1*Ui1+Rf/R2(-Ui2))=Rf/R2*Ui2-Rf/R1*Ui1 其中R1=R2=Rf=30K 五、实验电路图 R120kΩR320kΩR410kΩU1OPAMP_5T_VIRTUALU2OPAMP_5T_VIRTUALR230kΩR530kΩR630kΩR710kΩ3256V112 V V212 V 178V512 V V612 V 11120XSC1ABCDGTXMM1401009V33 Vrms 60 Hz 0° V42 Vrms 60 Hz 0° 六、实验内容及步骤 用运算放大器HA17741 完成本次实验的设计题目——减法器。HA17741 的工作电压为+12V、-12V。 设计的加法器电路如图所示，其中取电阻 R=20K R1=R2=Rf=30K R0=10K 可得 U0=Ui2-Ui1 分别输入交流和交流信号、交流和直流信号、直流和直流信号，验证输出和输入是否满足关系 U0=Ui2-Ui1，还有就是每种输入信号时输入较大的信号观察波形是否失真，失真时是否满足关系式 U0=Ui2-Ui1。 应当注意的是：输入两个交流信号频率相同（使用滑动变阻器分压原理可以得到两个同频率信号）。 步骤：1.设计好本次试验所需的电路图； 2.检查...
