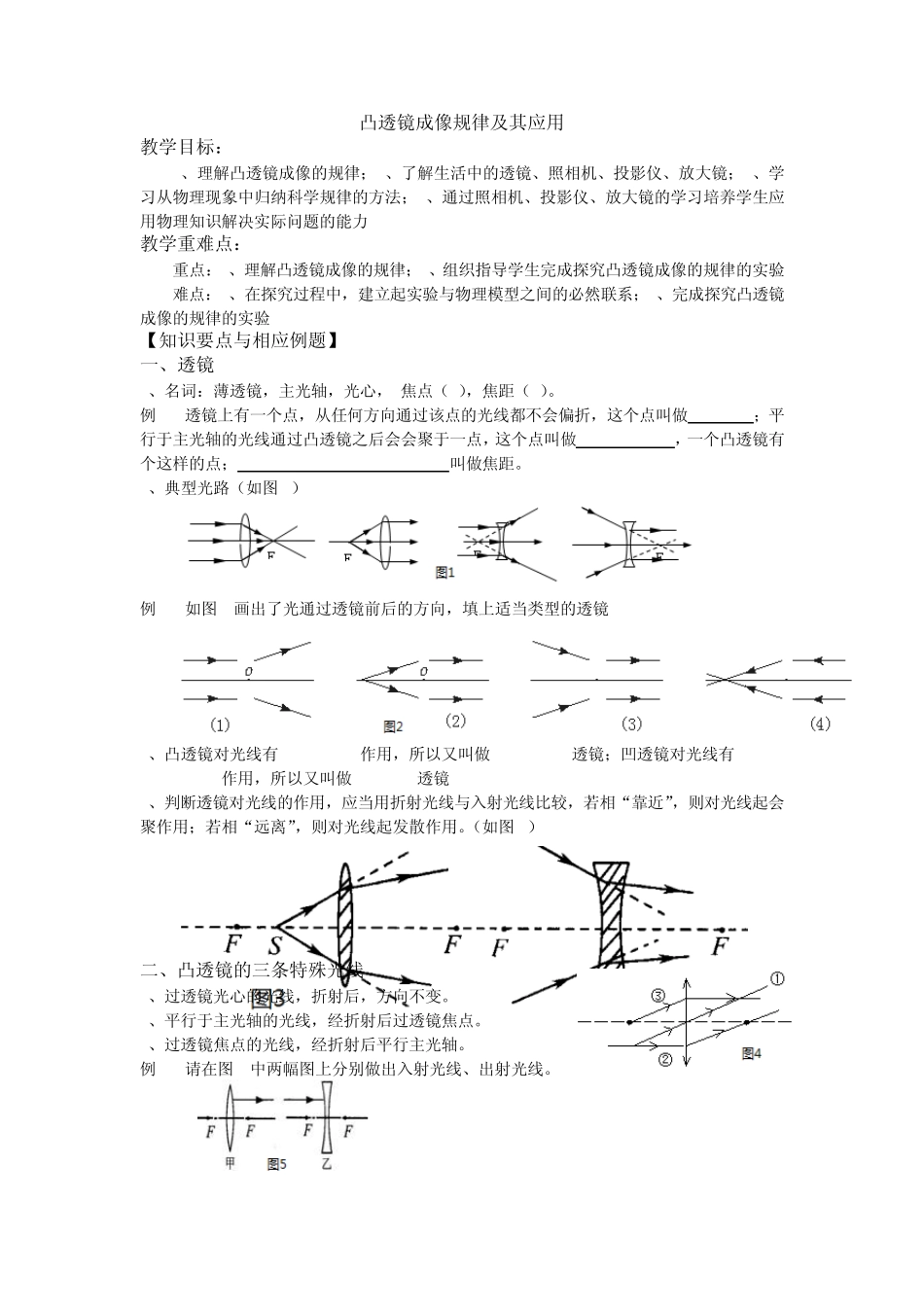

凸透镜成像规律及其应用 教学目标： 1、理解凸透镜成像的规律；2、了解生活中的透镜、照相机、投影仪、放大镜；3、学习从物理现象中归纳科学规律的方法；4、通过照相机、投影仪、放大镜的学习培养学生应用物理知识解决实际问题的能力 教学重难点： 重点：1、理解凸透镜成像的规律；2、组织指导学生完成探究凸透镜成像的规律的实验 难点：1、在探究过程中，建立起实验与物理模型之间的必然联系；2、完成探究凸透镜成像的规律的实验 【知识要点与相应例题】 一、透镜 1、名词：薄透镜，主光轴，光心， 焦点（F），焦距（f）。 例 1 透镜上有一个点，从任何方向通过该点的光线都不会偏折，这个点叫做 ；平行于主光轴的光线通过凸透镜之后会会聚于一点，这个点叫做 ，一个凸透镜有 个这样的点； 叫做焦距。 2、典型光路（如图 1） 例 2 如图 2画出了光通过透镜前后的方向，填上适当类型的透镜. 3、凸透镜对光线有__________作用，所以又叫做__________透镜；凹透镜对光线有__________作用，所以又叫做________透镜. 4、判断透镜对光线的作用，应当用折射光线与入射光线比较，若相“靠近”，则对光线起会聚作用；若相“远离”，则对光线起发散作用。（如图 3） 二、凸透镜的三条特殊光线 1、过透镜光心的光线，折射后，方向不变。 2、平行于主光轴的光线，经折射后过透镜焦点。 3、过透镜焦点的光线，经折射后平行主光轴。 例 3 请在图 5中两幅图上分别做出入射光线、出射光线。 三、凸透镜成像规律 （一）凸透镜成像光路图 1 、 当 u>2f时，成倒立缩小的实像，此时，f2f。应用举例：投影仪等。 4、 当 u=f时，不成像。此点为成像虚实的分界点。 5 、 当 u2f 倒立 缩小 实像 f2f 投影仪 异侧 u=f 不成像 成像虚实的分界点 u
