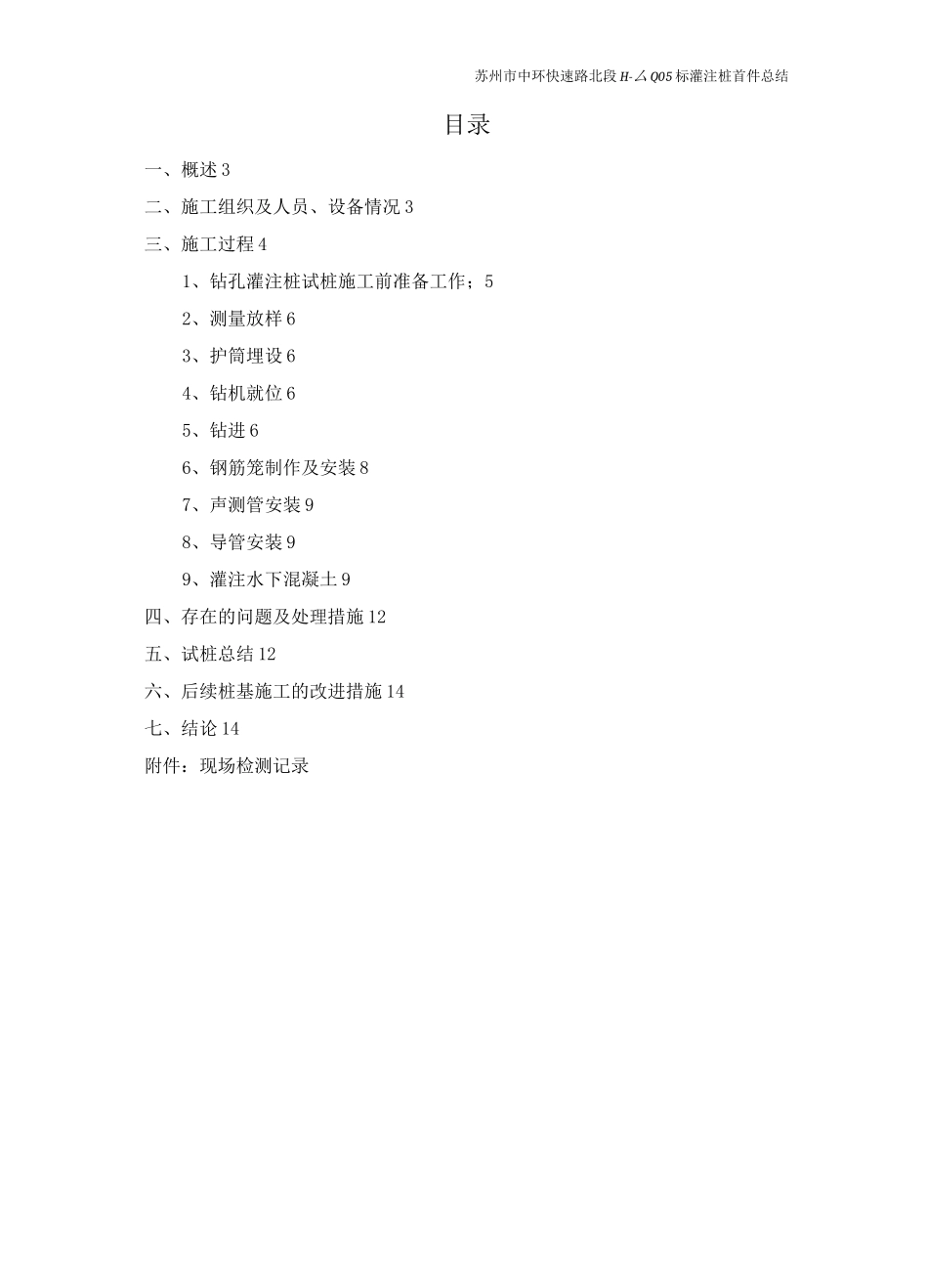

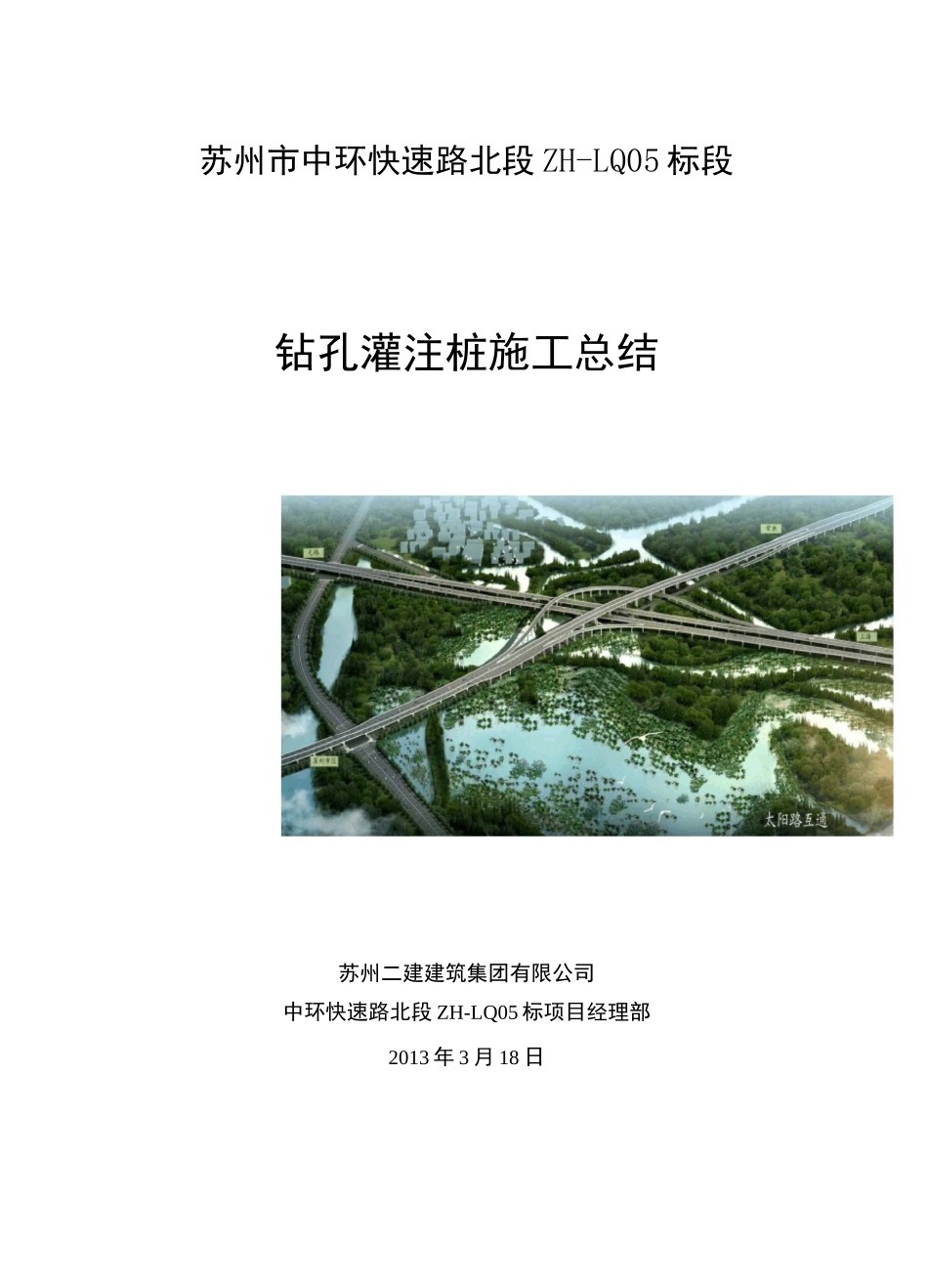

苏州市中环快速路北段 ZH-LQ05 标段钻孔灌注桩施工总结苏州二建建筑集团有限公司中环快速路北段 ZH-LQ05 标项目经理部2013 年 3 月 18 日苏州市中环快速路北段 H-厶 Q05 标灌注桩首件总结目录一、概述 3二、施工组织及人员、设备情况 3三、施工过程 41、钻孔灌注桩试桩施工前准备工作；52、测量放样 63、护筒埋设 64、钻机就位 65、钻进 66、钢筋笼制作及安装 87、声测管安装 98、导管安装 99、灌注水下混凝土 9四、存在的问题及处理措施 12五、试桩总结 12六、后续桩基施工的改进措施 14七、结论 14附件：现场检测记录苏州市中环快速路北段 HJQ05 标灌注桩首件总结钻孔灌注桩施工总结1 概述苏州市中环快速路北段 ZH-LQ05 标段第一根钻孔桩位置 14#-1 桩基。位于现有太阳路南半幅路边，其里程桩号为 K86+541.800。试桩坐标为 x:55215.288y:57208.066，桩基钻孔工艺采用了正循环，该桩为 1.5m 直径桩。钻孔桩设计参数表2 施工组织及人员、设备情况施工由项目经理部负责总体协调工作，设现场生产经理 1 名，负责协调和各工序施工的指挥工作。技术员 1 名，负责现场技术指导，测量员及试验员各 2 名主要负责现场测量放样和试验工作；质检员 1 名，负责施工现场质量监督和检查以及报检工作；安全员 2 名，负责施工现场的安全环保工作。钢筋工、电焊工、钻机队人员共 12 人，负责现场施工。现场主要施工人员一览表投入钻孔灌注桩试桩施工的主要机械设备详见下表，测量、试验仪器由项目部测量站、试验室提供。现场机械设备配置表序号设备名称规格型号单位数量状态1回旋钻机GPS-20台1良好2泥浆泵2.5p台1良好苏州市中环快速路北段 HJQ05 标灌注桩首件总结3清水泵2.2kw台1良好4交流电焊机台2良好5钢筋切割机台2良好6钢筋弯曲机台2良好7钢筋绞丝机台2良好8汽车吊徐工 16T台1良好3 施工过程该灌注桩类型为摩擦桩，且地质结构多以粘土和粉质粘土为主，采用回旋钻机进行钻孔桩施工，钻孔方式采用正循环钻孔。钻孔灌注桩试桩施工于 2013 年 3 月 13 日 14 时 18 分开始钻孔，2013 年 3月 16 日 13 时 20 分成孔，于 3 月 17 日 9 时 35 分浇筑结束，实际浇筑方量 134m3,施工过程中各项检测指标及施工时间详情过程如下：钢筋笼制作：2013 年 3 月 11 日至 2013 年 3 月 13 日桩位放样：2013 年 3 月 12日护筒埋设：2013 年 3 月 12 日，护筒直径 1.8m，...
