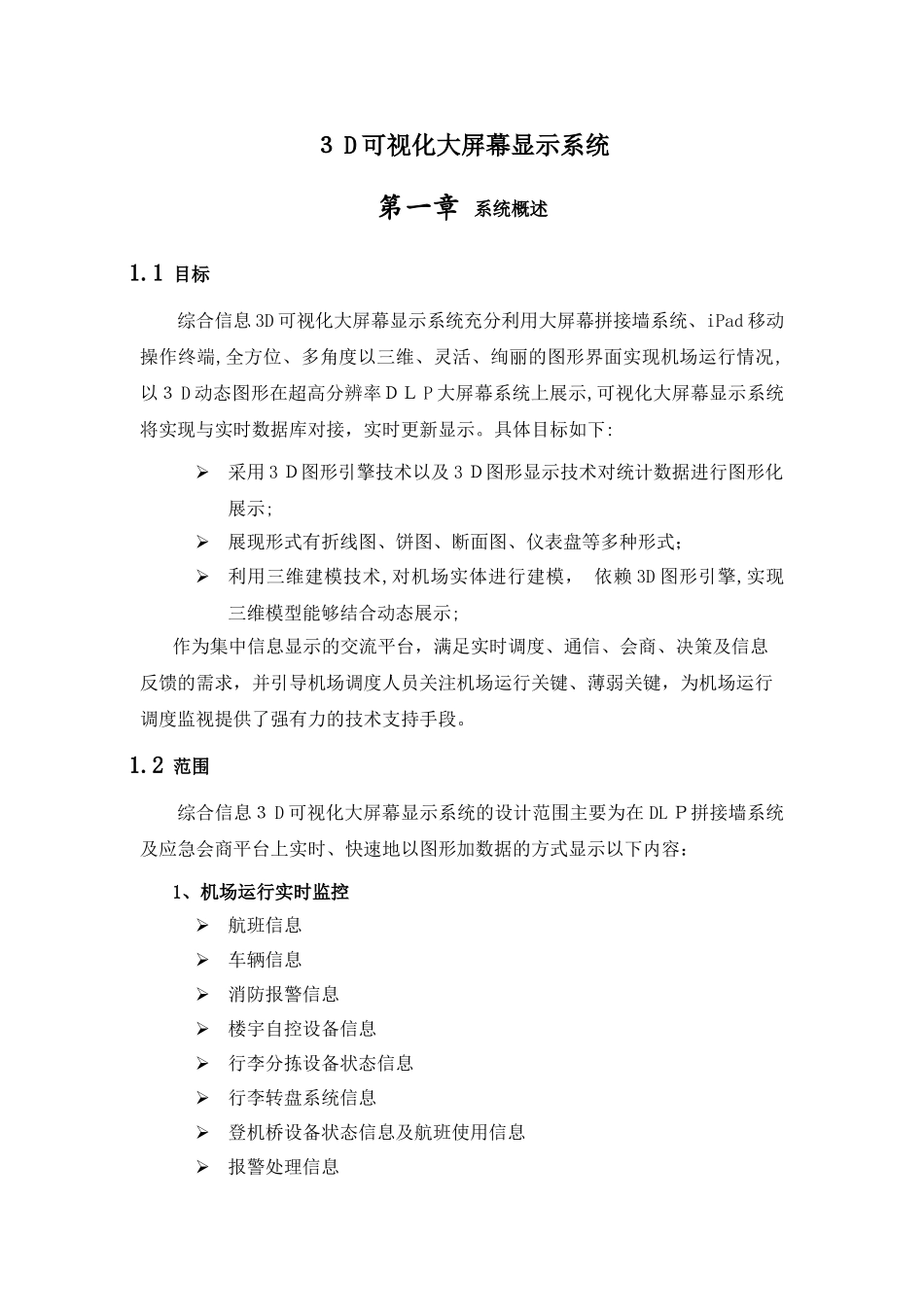

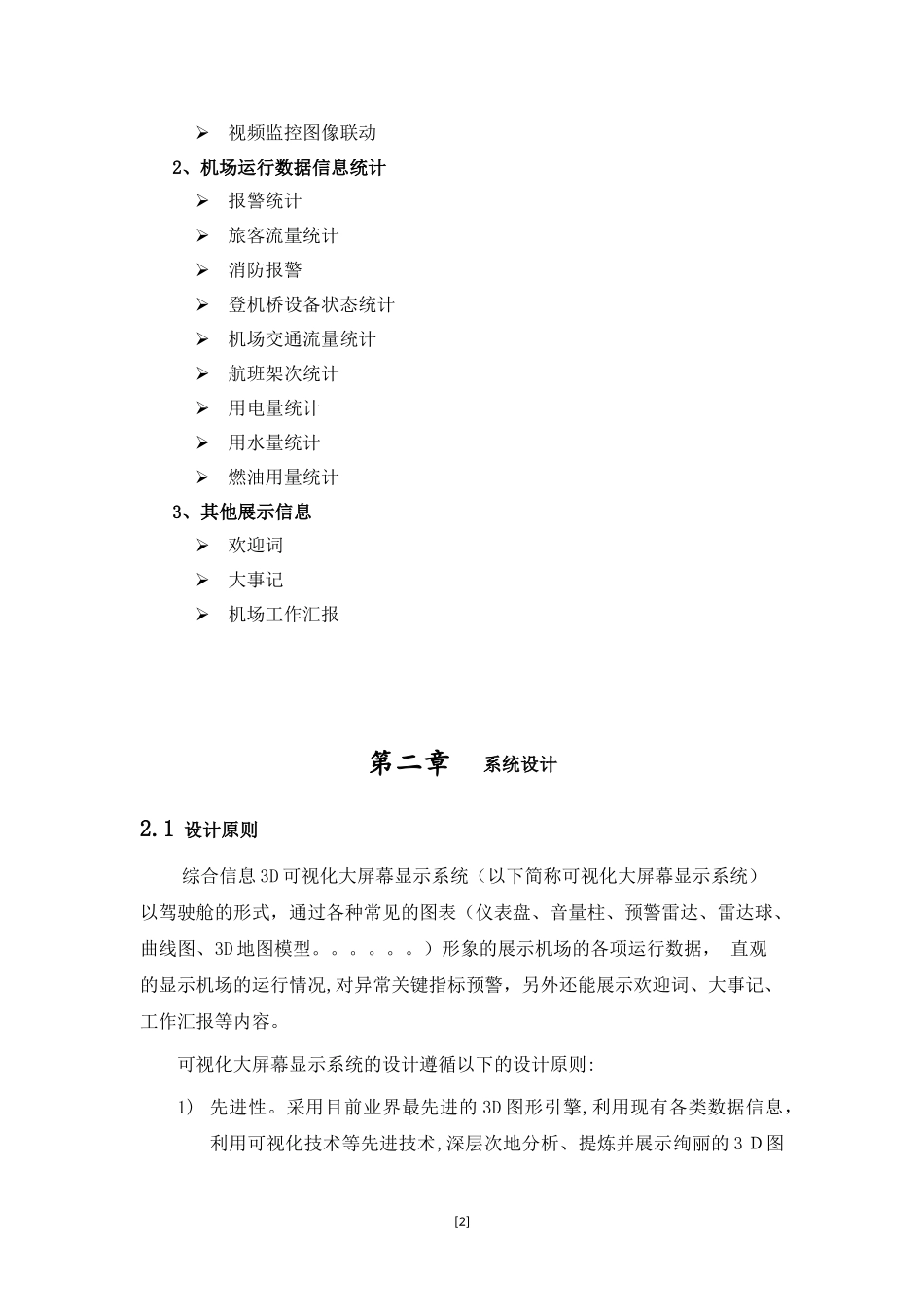

３D可视化大屏幕显示系统第一章系统概述1.1目标综合信息3D可视化大屏幕显示系统充分利用大屏幕拼接墙系统、iPad移动操作终端,全方位、多角度以三维、灵活、绚丽的图形界面实现机场运行情况,以３D动态图形在超高分辨率ＤＬP大屏幕系统上展示,可视化大屏幕显示系统将实现与实时数据库对接，实时更新显示。具体目标如下:采用3Ｄ图形引擎技术以及3Ｄ图形显示技术对统计数据进行图形化展示;展现形式有折线图、饼图、断面图、仪表盘等多种形式；利用三维建模技术,对机场实体进行建模，依赖3D图形引擎,实现三维模型能够结合动态展示;作为集中信息显示的交流平台，满足实时调度、通信、会商、决策及信息反馈的需求，并引导机场调度人员关注机场运行关键、薄弱关键，为机场运行调度监视提供了强有力的技术支持手段。1.2范围综合信息３D可视化大屏幕显示系统的设计范围主要为在DLＰ拼接墙系统及应急会商平台上实时、快速地以图形加数据的方式显示以下内容：1、机场运行实时监控航班信息车辆信息消防报警信息楼宇自控设备信息行李分拣设备状态信息行李转盘系统信息登机桥设备状态信息及航班使用信息报警处理信息视频监控图像联动2、机场运行数据信息统计报警统计旅客流量统计消防报警登机桥设备状态统计机场交通流量统计航班架次统计用电量统计用水量统计燃油用量统计3、其他展示信息欢迎词大事记机场工作汇报第二章系统设计2.1设计原则综合信息3D可视化大屏幕显示系统（以下简称可视化大屏幕显示系统）以驾驶舱的形式，通过各种常见的图表（仪表盘、音量柱、预警雷达、雷达球、曲线图、3D地图模型。。。。。。）形象的展示机场的各项运行数据，直观的显示机场的运行情况,对异常关键指标预警，另外还能展示欢迎词、大事记、工作汇报等内容。可视化大屏幕显示系统的设计遵循以下的设计原则:1)先进性。采用目前业界最先进的3D图形引擎,利用现有各类数据信息，利用可视化技术等先进技术,深层次地分析、提炼并展示绚丽的3Ｄ图[2]形界面显示。2)开放性。应具备良好开放性，可以连接各种不同类型业务数据库,进行可视化的业务定制。3)实时性。系统数据一旦更新，可视化大屏幕显示系统应及时、定时获取、刷新实时信息，图形界面实时反馈数据更新结果。4)可扩充性。应满足决策层、执行层对于运行管理的应用要求,具备可扩充性,以满足未来的更高分辨率、更大图形界面的应用需求。5)安全性。可视化大屏幕显示系统作为一个数据综合显示系统，不对各生产运行系统的安全稳定运行造成任何不良影响。6)界面美观。3Ｄ立体空间界面科技感强，风格一致,色彩搭配丰富，版面布局清晰。字体大小满足调控中心工作人员和参观视察人员观看清楚,充分考虑ＤLP大屏幕拼缝及长期工作的色差问题，强调背景颜色风格、尽量避免在ＤLＰ大屏幕系统拼缝处摆放图形,在最大程度上确保良好的展示效果。7)直观性。将数据图形化，直接显示各项关键指标数据图形，更直观、方便的了解各项运营指标情况，从而迅速做出下一步决策（以仪表盘、饼图、柱状图、曲线图、折线图、断面图、透视系统图、地图、图片、文字、视频、电视信号或其它形式显示)。展示数据分为实时数据和离线统计数据等。8)实用性。可视化大屏幕显示系统实现机场运行监控信息的可视化,满足监控故障信息分析的及时性和准确性。9)操作灵活性。可视化大屏幕显示系统各主题、画面之间切换操作简单,实现人机互动。2.2设计理念界面美观操控简单性能稳定功能强大2.3系统结构设计[3]2.3.1系统平台搭建整个系统由可视化大屏幕显示系统、数据服务平台、业务系统数据库、视频监控平台等组成，通过可视化大屏幕显示系统，在大屏幕上全方位,多角度的显示机场运行情况，实现机场数据展示的实时化、可视化，全面提升机场的信息化管理水平具体平台架构如下图所示：系统平台架构图2.3.2系统结构设计理念:图形界面美观;控制操作方便、简单；性能稳定;界面设计：2.3.2.1综合信息显示平台DLP系统规模:4×１2;[4]综合信息显示平台系统结构图1、3D图形工作站(3台）:安装维宝信息系统数据可视化软件,图像显示服务运行于其上，每台3Ｄ...
