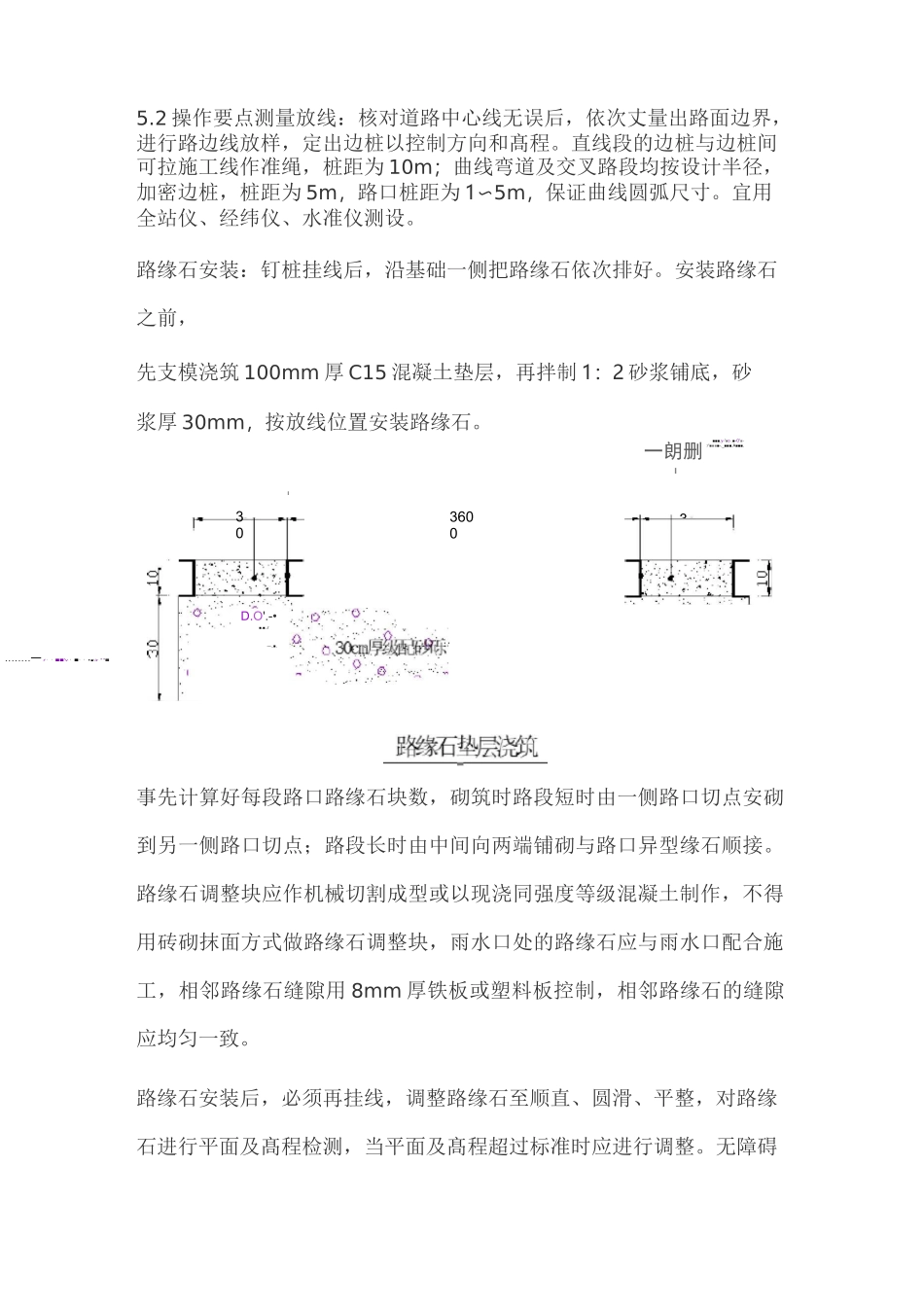

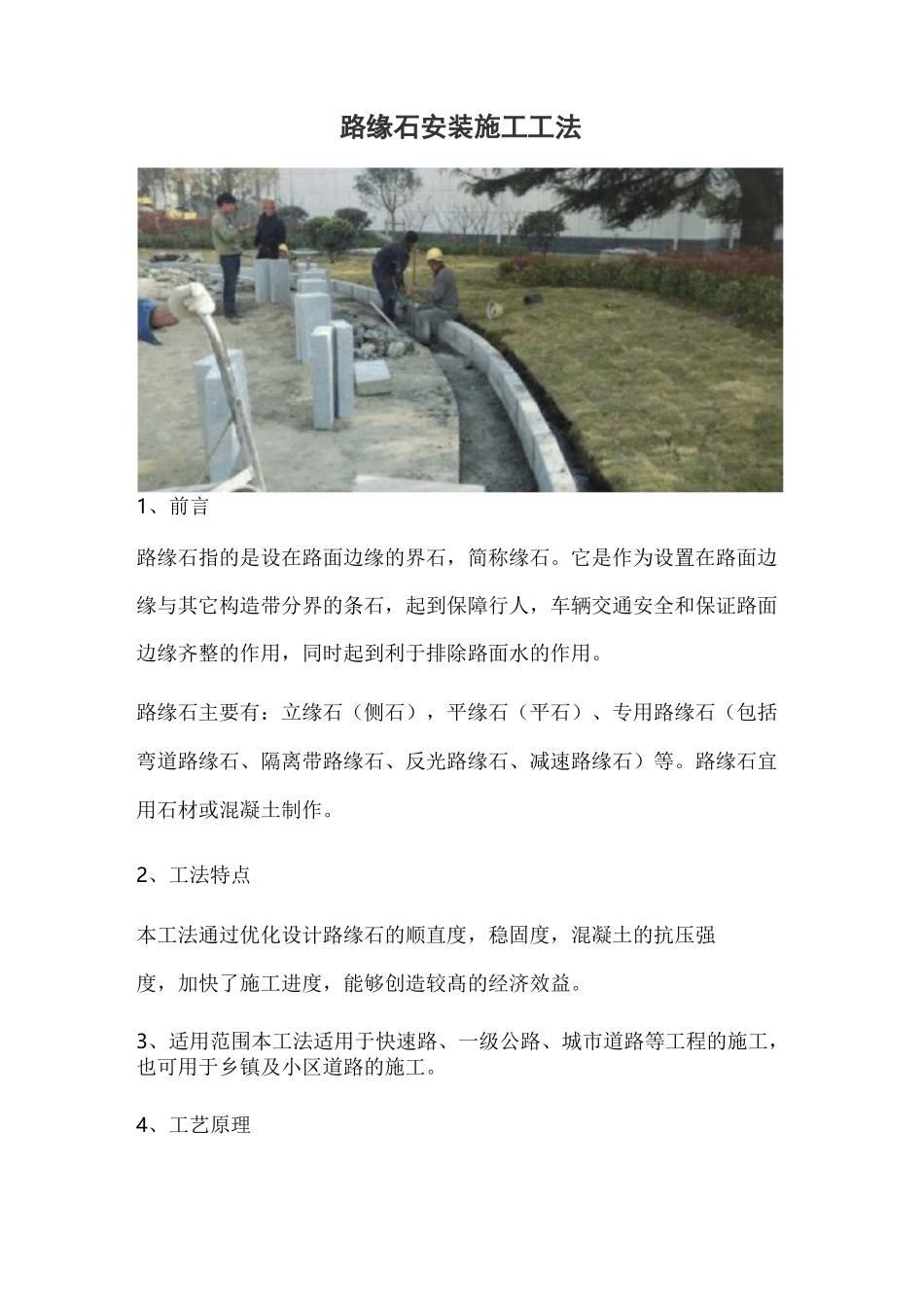

路缘石安装施工工法1、前言路缘石指的是设在路面边缘的界石，简称缘石。它是作为设置在路面边缘与其它构造带分界的条石，起到保障行人，车辆交通安全和保证路面边缘齐整的作用，同时起到利于排除路面水的作用。路缘石主要有：立缘石（侧石），平缘石（平石）、专用路缘石（包括弯道路缘石、隔离带路缘石、反光路缘石、减速路缘石）等。路缘石宜用石材或混凝土制作。2、工法特点本工法通过优化设计路缘石的顺直度，稳固度，混凝土的抗压强度，加快了施工进度，能够创造较髙的经济效益。3、适用范围本工法适用于快速路、一级公路、城市道路等工程的施工，也可用于乡镇及小区道路的施工。4、工艺原理4. 1 通过确定合理的施工工艺和顺序，保证工程质量、加快施工速度。5、施工工艺流程及操作要点5.1 施工工艺流程5. 1.1 工艺流程路缘石预制 f 运输 f 施工放样 f 路缘石垫层浇筑 f 路缘石安装 f 靠背浇注 f养生5.1.2 混凝土路缘石质量要求：采用 C30 混凝土的立沿石，其成型的表面应平整、棱角整齐、无裂纹、色泽一致。其外形尺寸应符合设计要求，允许偏差应符合下表的规。混凝土路缘石外观质量允许偏差表项壬允许偏差 q铁棱棹住影琦耳百或正恻百豹菽乒豈兀投彭弋 W1W15+3面虽壬贯穿叢抚.產 K 投蓼尺扌(mm)-可观晅岂味(胎丈〉.炎•表面趺疚最 K 富积(阿订》费穿裂纹 Q不允许 Q不允许*不明显 Q3600........一 c：：■■'y.■•：：： ■:a:."''■5.2 操作要点测量放线：核对道路中心线无误后，依次丈量出路面边界，进行路边线放样，定出边桩以控制方向和髙程。直线段的边桩与边桩间可拉施工线作准绳，桩距为 10m；曲线弯道及交叉路段均按设计半径，加密边桩，桩距为 5m，路口桩距为 1〜5m，保证曲线圆弧尺寸。宜用全站仪、经纬仪、水准仪测设。路缘石安装：钉桩挂线后，沿基础一侧把路缘石依次排好。安装路缘石之前，先支模浇筑 100mm 厚 C15 混凝土垫层，再拌制 1：2 砂浆铺底，砂浆厚 30mm，按放线位置安装路缘石。事先计算好每段路口路缘石块数，砌筑时路段短时由一侧路口切点安砌到另一侧路口切点；路段长时由中间向两端铺砌与路口异型缘石顺接。路缘石调整块应作机械切割成型或以现浇同强度等级混凝土制作，不得用砖砌抹面方式做路缘石调整块，雨水口处的路缘石应与雨水口配合施工，相邻路缘石缝隙用 8mm 厚铁板或塑料板控制，相邻路缘石的缝隙应均匀一致。路缘石安装后，必须再挂线，调整路缘石至顺直...
