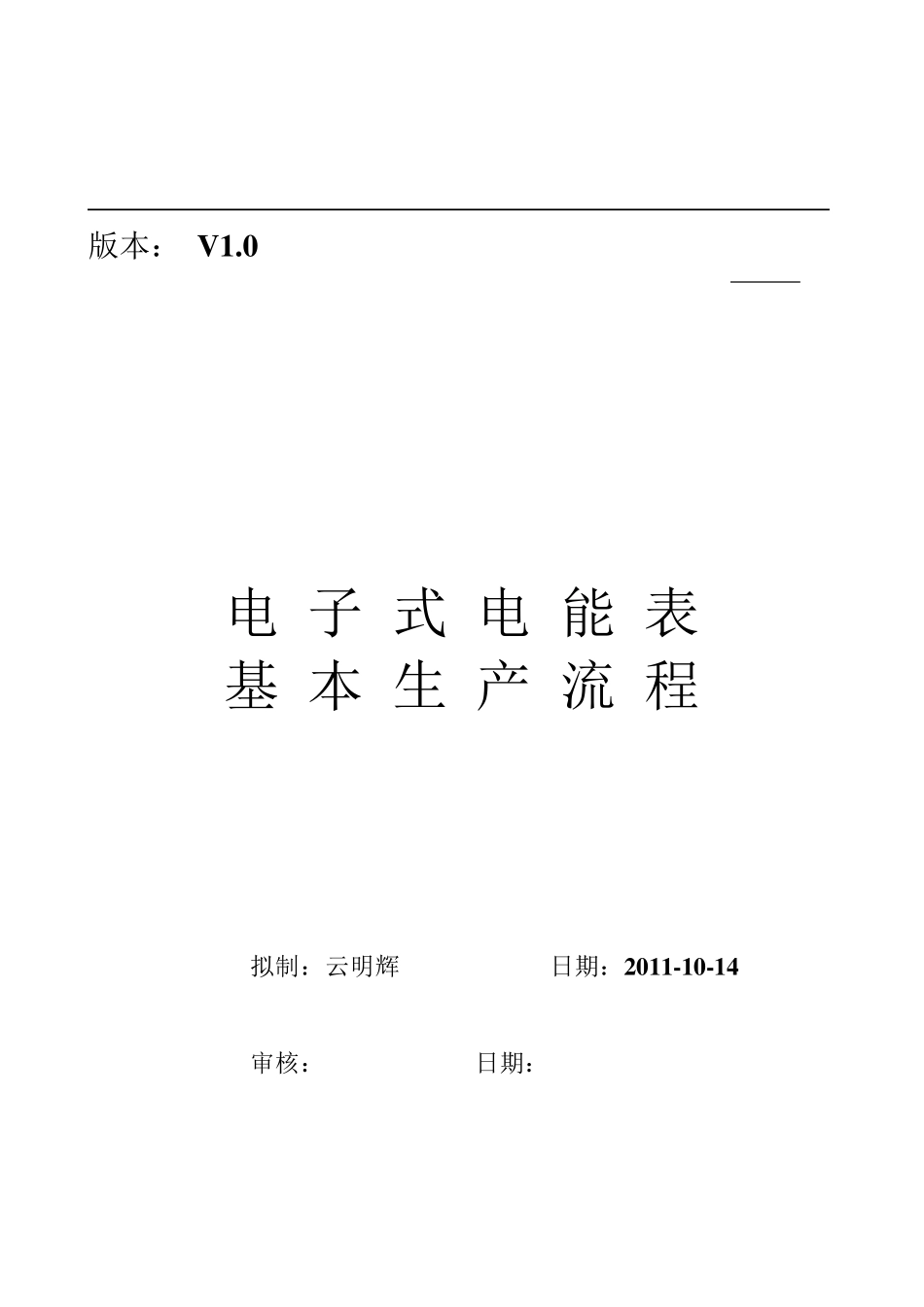

电能表生产流程 版本: V1.0 电 子 式 电 能 表 基 本 生 产 流 程 拟制:云明辉 日期:2011-10-14 审核: 日期: 1 批准: 生效日期: 2 一、电子式电能表功能及原理: 1、基本功能:电能量(有功、无功)的准确计量功能 2、辅助功能: 2.1、通讯功能:RS485、远红外、载波、GPRS、短距离无线、射频、IC 卡。 2.2、其它功能:电压、电流、需量、功率因素、功率、负荷曲线、背光、显示、停电唤醒、事件记录、事件清零、时钟管理、分时区分时段计费、预付费、远程费控、协议跳闸及报警、防窃电等。根据客户不同需求进行功能选择。 3、基本原理图:(部分功能未写上去) 电 能 芯 片 CPU VA VB VC 显示部分 按键输入 脉冲输出 485 接口 红外接红外遥掌上电存储器 IA IB IC VA VB VC 电 电源 管理 数据保持电池 掌上电 3 二、生产流程: 1、烧写程序:可直接用工装对芯片进行烧写程序,也可在半成品模块上烧写程序。在烧写程序时注意静 电防护,同时根据订单要求注意电压、电流规格及表常数。 2、辅助加工: 2.1、三相类: ● 电源板加工:对外协加工完成的电源板模块应先进行检测,确保质量,然后加工焊电源线,需注意区分三相四线和三相三线及电压规格。 ● 显示板加工:根据客户需求在显示板模块上加背光及液晶(如客户要求为数码管、计度器则无此步骤)。需要检测工装确保质量。 ● 综合模块加工:对外协加工完成的综合板模PC 机 4 块先进行工装检测确保质量然后进行后焊加工,根据要求装上功能引线,再根据需求将装配时用到的焊盘进行加锡处理,插装ESAM(少数电能表无此要求则无此步骤)。 ● IC 卡座加工:将IC 卡板及IC 卡座上辅助部件加工按工艺要求焊接装配在一起(来料加工好及不带IC 卡功能的电能表无此步骤)。 ● 载波模块加工:对于插拔式载波模块需将载波模块板与载波模块壳进行组合加工(客户无此要求则无此步骤)对通讯模块根据不同的模块应制定专门的加工工艺,要求加工厂严格执行,同时品检跟进。 ● GPRS 模块、无线模块加工:同载波模块加工步骤。 2.2、单相类: ● 综合模块加工:根据订单需求在综合模块上装配背光、液晶、计度器、数码管、载波模块、IC 卡座等相关配件,再对相应所需的焊盘进行加锡处理。 ● IC 卡座加工:将IC 卡板及IC 卡座上辅助部件加工按工艺要求焊接装配在一起(来料加工好及不带IC 卡功能的电能表无此步 ...
