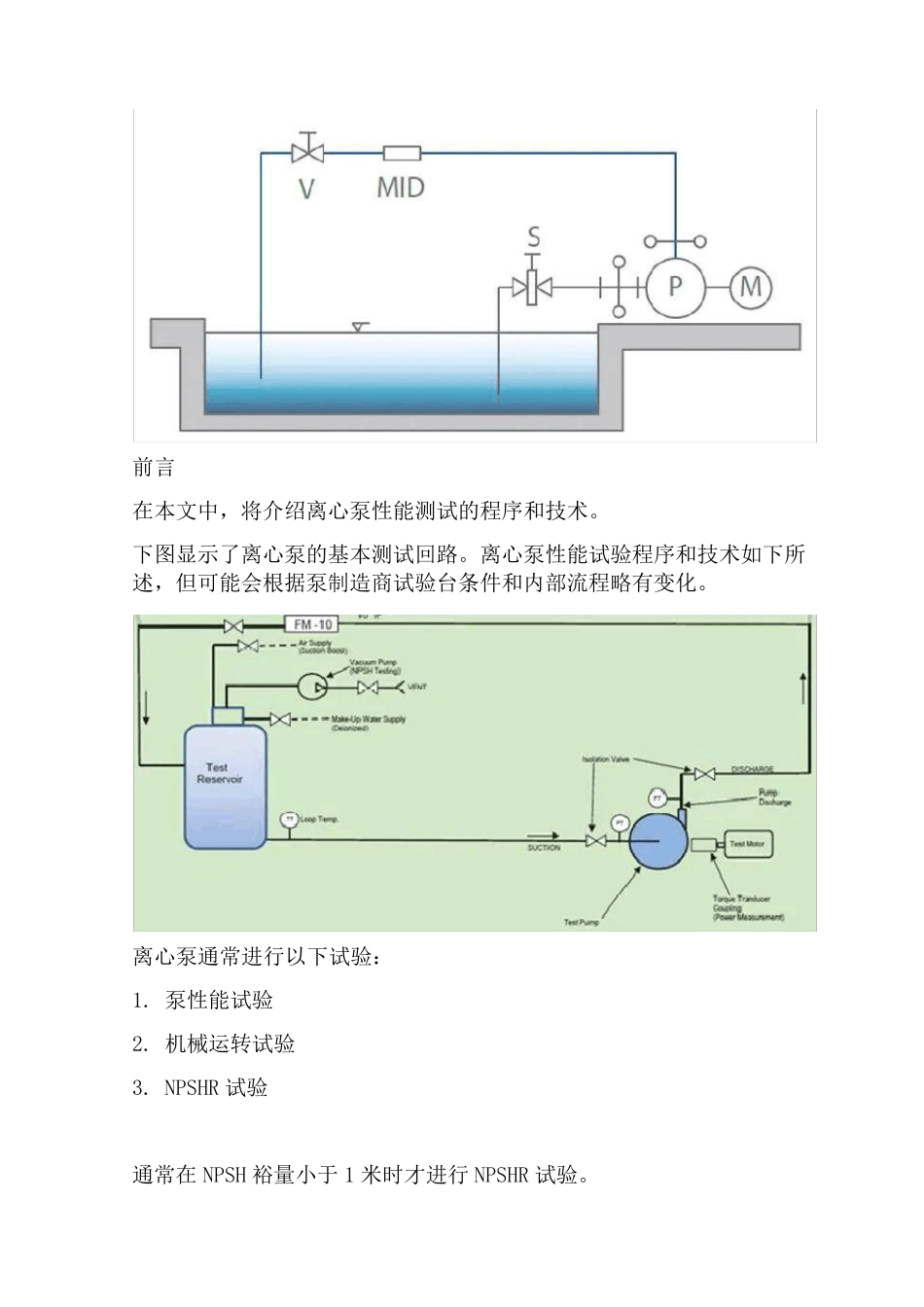

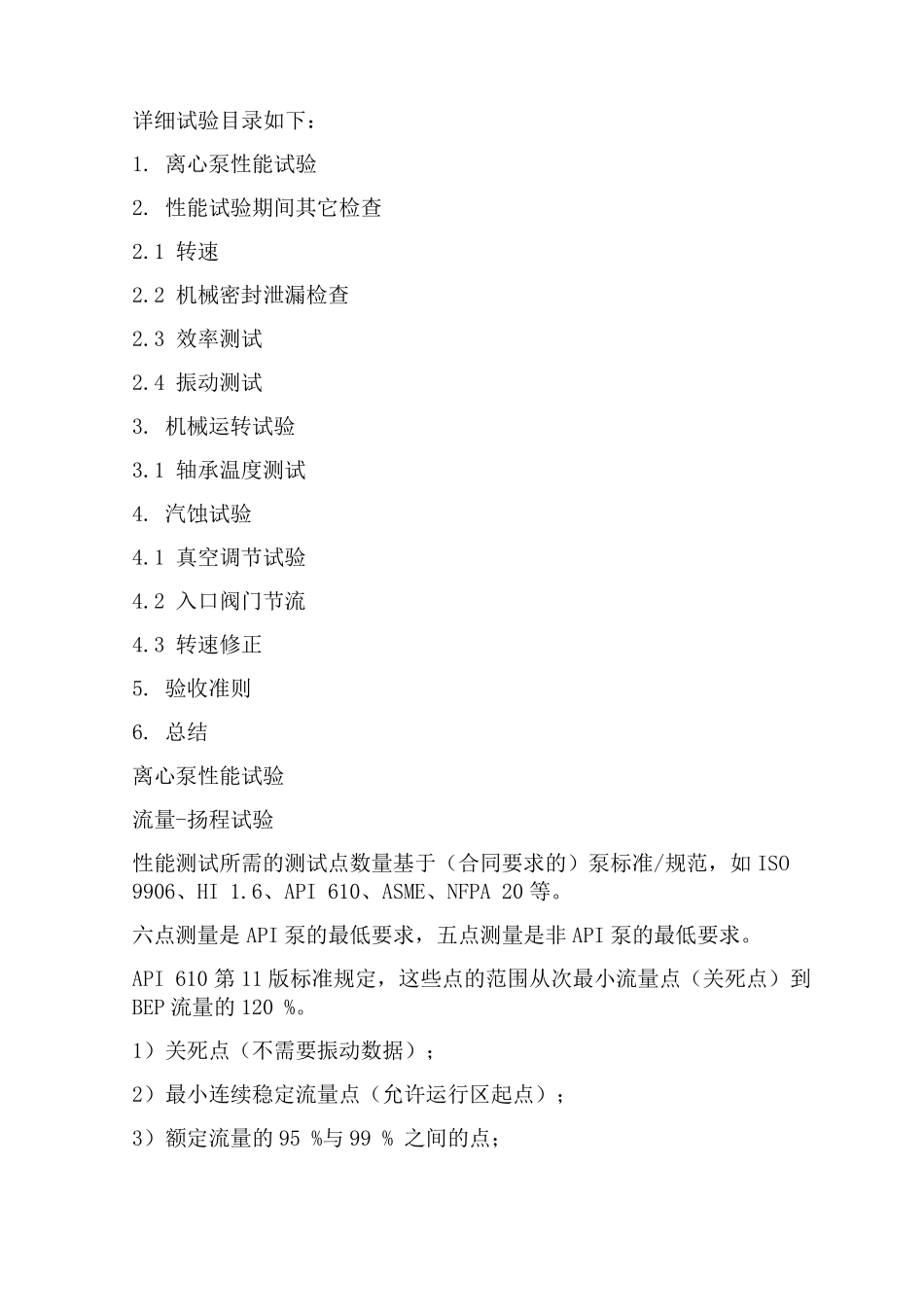

前言 在本文中，将介绍离心泵性能测试的程序和技术。 下图显示了离心泵的基本测试回路。离心泵性能试验程序和技术如下所述，但可能会根据泵制造商试验台条件和内部流程略有变化。 离心泵通常进行以下试验： 1. 泵性能试验 2. 机械运转试验 3. NPSHR 试验 通常在NPSH 裕量小于1 米时才进行NPSHR 试验。 详细试验目录如下： 1. 离心泵性能试验 2. 性能试验期间其它检查 2.1 转速 2.2 机械密封泄漏检查 2.3 效率测试 2.4 振动测试 3. 机械运转试验 3.1 轴承温度测试 4. 汽蚀试验 4.1 真空调节试验 4.2 入口阀门节流 4.3 转速修正 5. 验收准则 6. 总结 离心泵性能试验 流量-扬程试验 性能测试所需的测试点数量基于（合同要求的）泵标准/规范，如ISO 9906、HI 1.6、API 610、ASME、NFPA 20 等。 六点测量是API 泵的最低要求，五点测量是非API 泵的最低要求。 API 610 第11 版标准规定，这些点的范围从次最小流量点（关死点）到BEP 流量的120 %。 1）关死点（不需要振动数据）； 2）最小连续稳定流量点（允许运行区起点）； 3）额定流量的95 %与99 % 之间的点； 4）额定流量点与额定流量的105 % 之间的点； 5）近似最佳效率流量点（如果额定流量点不在最佳效率流量点的5 % 之内）； 6）允许运行区终点。 根据水力协会HI 1.6，离心泵分为A 型和B 型。 A 型泵 A 型泵专为特殊工况而制造。对于这些泵，需要“7 个”测量点。 B 型泵 B 型泵通过批量生产制造。对于这些泵，需要“5 个”测量点。 注：所有ASME 泵试验应符合HI 1.6 的要求。 在性能试验期间，应在每个试验点记录以下数据：入口压力、出口压力、流量、转速和功率。 参考以下的性能曲线（见图1）。 图1 - 性能试验曲线参考示例 性能试验期间其它检查 转速 确保离心泵测试准确性的关键是泵的转速。根据API 标准，性能试验期间的泵转速（偏差）应在额定转速的+3 %以内。如果泵的频率为50 Hz（即运行工况），但测试设备的频率为60 Hz，此时，泵制造商应具有必要的安排，以将频率从60 Hz 降低到50 Hz，并达到运行转速。 如果制造商没有降低频率的设备，那么他们将使用齿轮箱来达到泵的额定转速。 如果制造商示提供上述设备，则应在特定转速下进行性能测试，然后换算到额定转速。 机械密封泄漏检查 通常在性能测试期间使用工作密封。在性能测试期间，应检查密封是否泄漏。如果观察到可...
