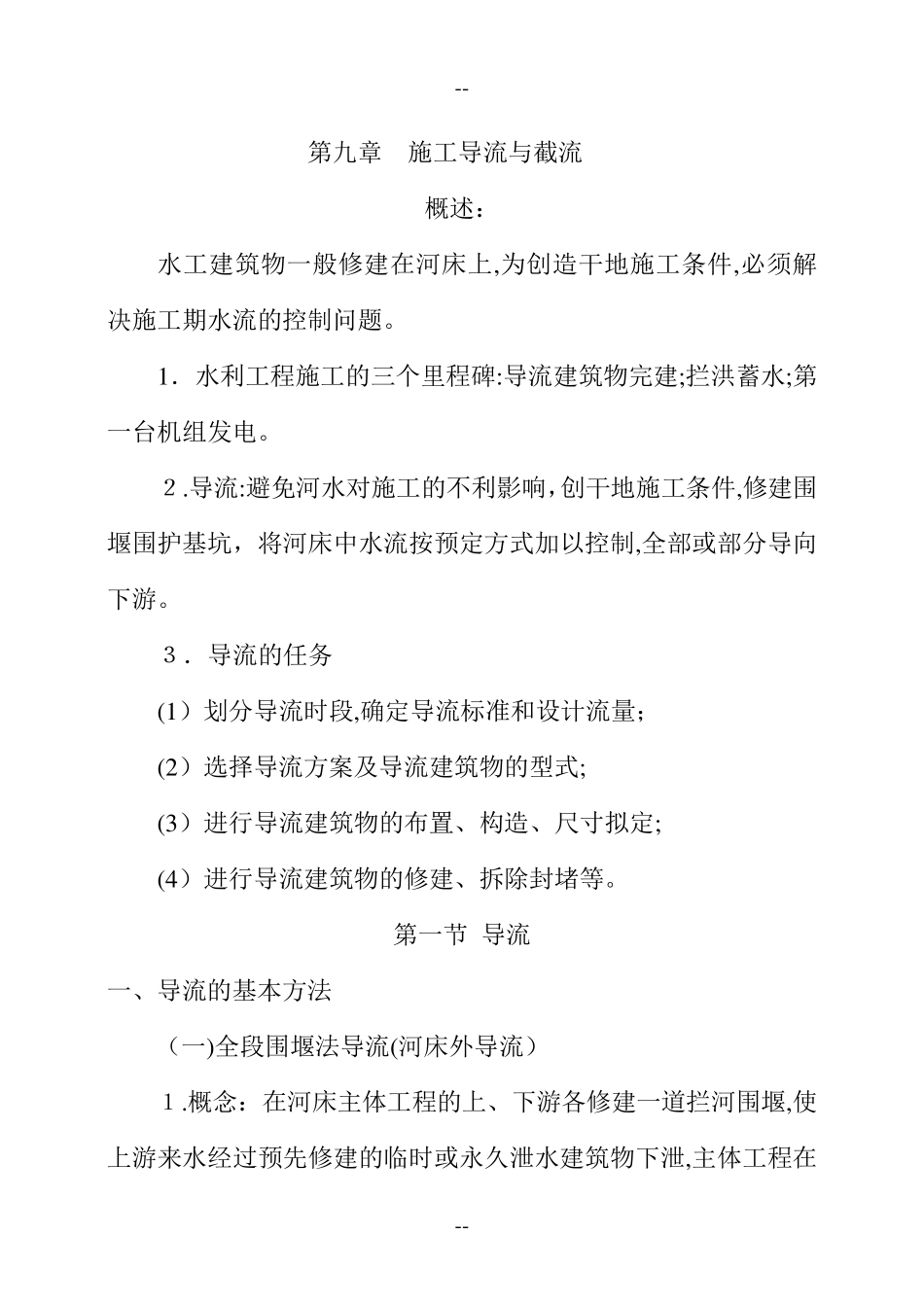

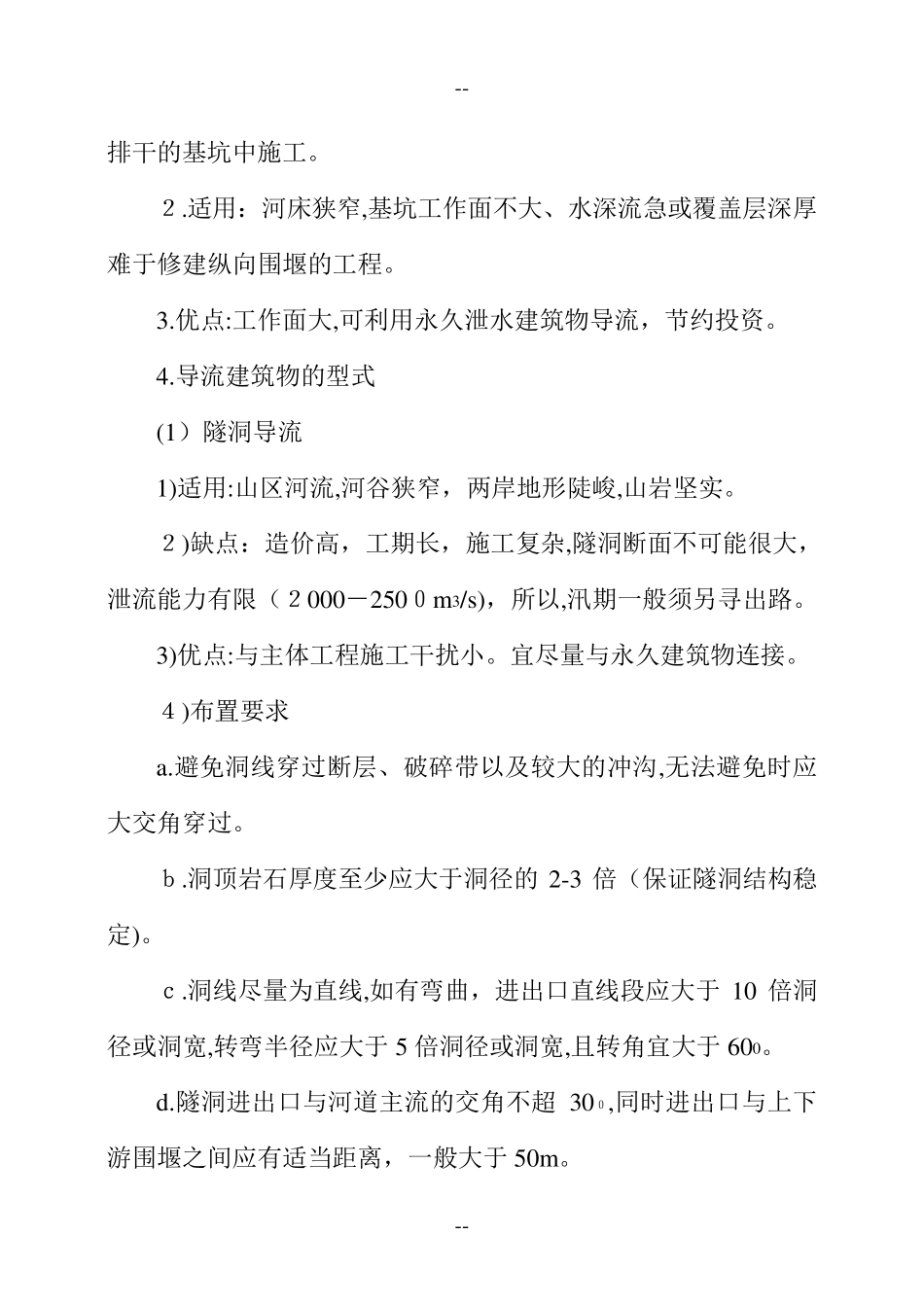

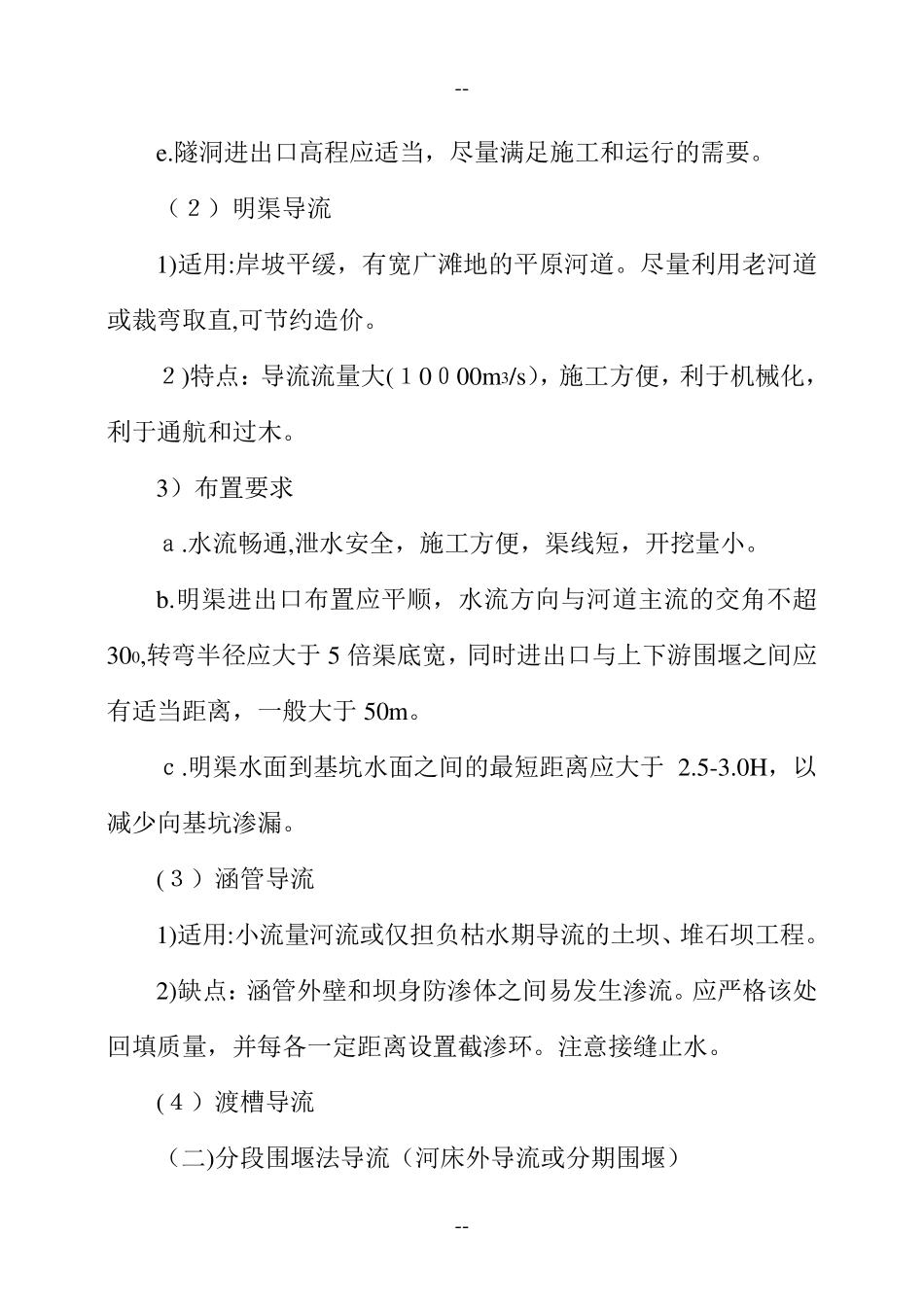

-- -- 第九章 施工导流与截流 概述： 水工建筑物一般修建在河床上,为创造干地施工条件,必须解决施工期水流的控制问题。 1．水利工程施工的三个里程碑:导流建筑物完建;拦洪蓄水;第一台机组发电。 ２.导流:避免河水对施工的不利影响，创干地施工条件,修建围堰围护基坑，将河床中水流按预定方式加以控制,全部或部分导向下游。 ３．导流的任务 (1）划分导流时段,确定导流标准和设计流量； (2）选择导流方案及导流建筑物的型式; (3）进行导流建筑物的布置、构造、尺寸拟定; (4）进行导流建筑物的修建、拆除封堵等。 第一节 导流 一、导流的基本方法 （一)全段围堰法导流(河床外导流） １.概念：在河床主体工程的上、下游各修建一道拦河围堰,使上游来水经过预先修建的临时或永久泄水建筑物下泄,主体工程在-- -- 排干的基坑中施工。 ２.适用：河床狭窄,基坑工作面不大、水深流急或覆盖层深厚难于修建纵向围堰的工程。 3.优点:工作面大,可利用永久泄水建筑物导流，节约投资。 4.导流建筑物的型式 (1）隧洞导流 1)适用:山区河流,河谷狭窄，两岸地形陡峻,山岩坚实。 ２)缺点：造价高，工期长，施工复杂,隧洞断面不可能很大，泄流能力有限（２000－250０m3/s)，所以,汛期一般须另寻出路。 3)优点:与主体工程施工干扰小。宜尽量与永久建筑物连接。 ４)布置要求 a.避免洞线穿过断层、破碎带以及较大的冲沟,无法避免时应大交角穿过。 ｂ.洞顶岩石厚度至少应大于洞径的2-3 倍（保证隧洞结构稳定)。 ｃ.洞线尽量为直线,如有弯曲，进出口直线段应大于10 倍洞径或洞宽,转弯半径应大于5 倍洞径或洞宽,且转角宜大于600。 d.隧洞进出口与河道主流的交角不超30０,同时进出口与上下游围堰之间应有适当距离，一般大于50m。 -- -- e.隧洞进出口高程应适当，尽量满足施工和运行的需要。 （２）明渠导流 1)适用:岸坡平缓，有宽广滩地的平原河道。尽量利用老河道或裁弯取直,可节约造价。 ２)特点：导流流量大(１0０00m3/s），施工方便，利于机械化，利于通航和过木。 3）布置要求 ａ.水流畅通,泄水安全，施工方便，渠线短，开挖量小。 b.明渠进出口布置应平顺，水流方向与河道主流的交角不超300,转弯半径应大于5 倍渠底宽，同时进出口与上下游围堰之间应有适当距离，一般大于50m。 ｃ.明渠水面到基坑水面之间的最短距离应大于2.5-3.0H，以减少向基坑渗漏。 (３）涵管导流 1)适用:小流量河流或仅担负枯水期导流的土坝、堆石坝工...
