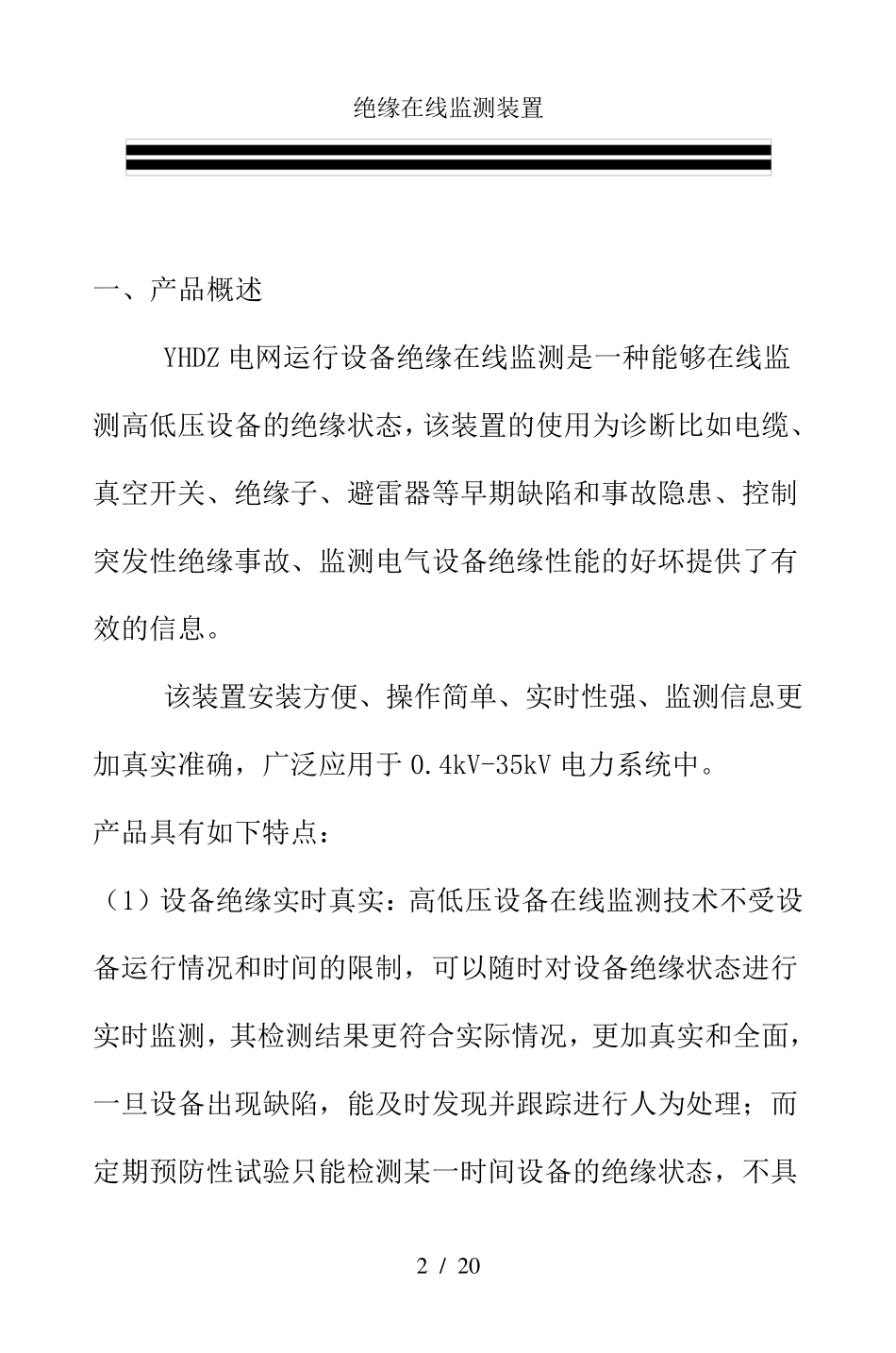

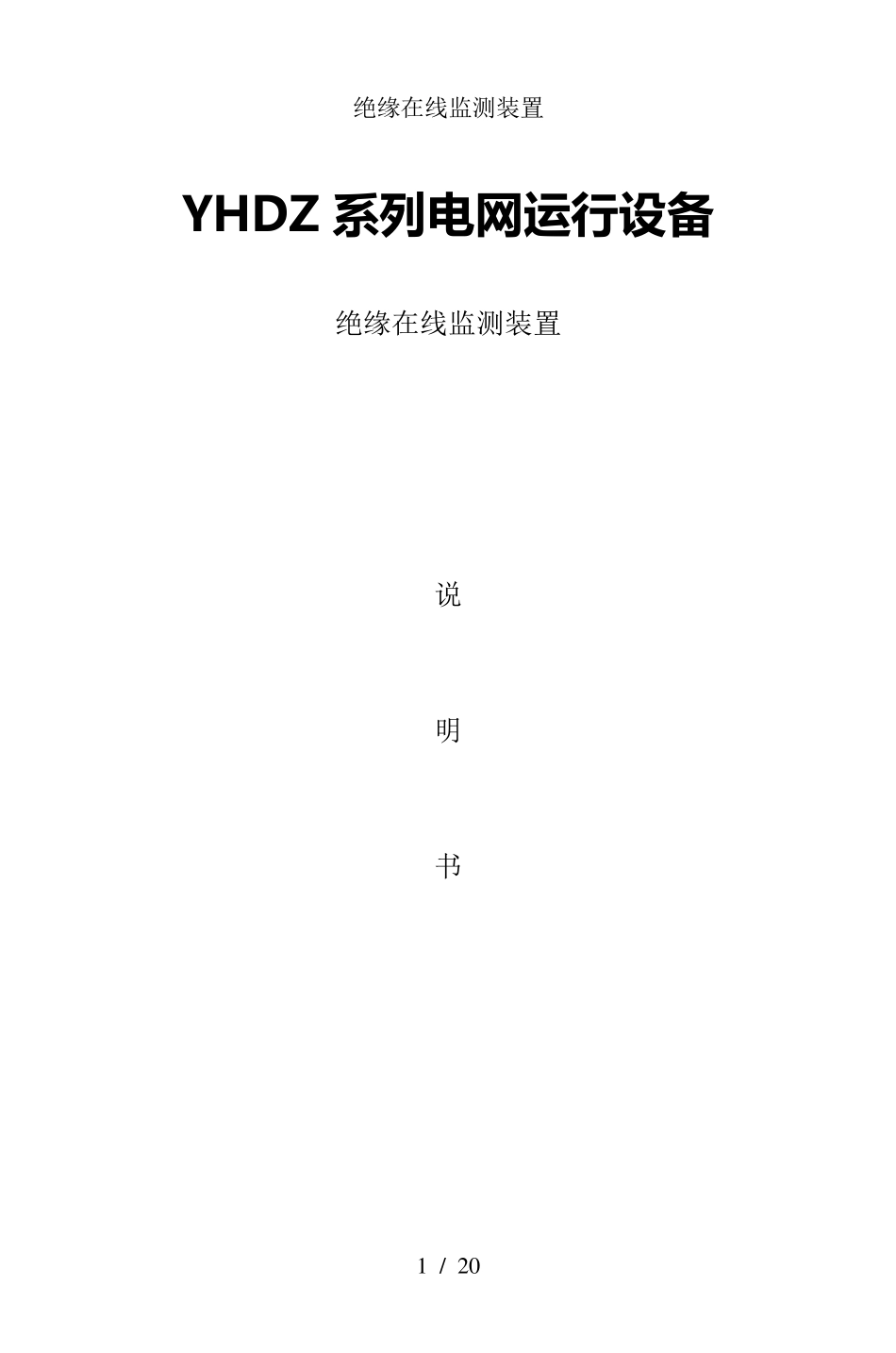

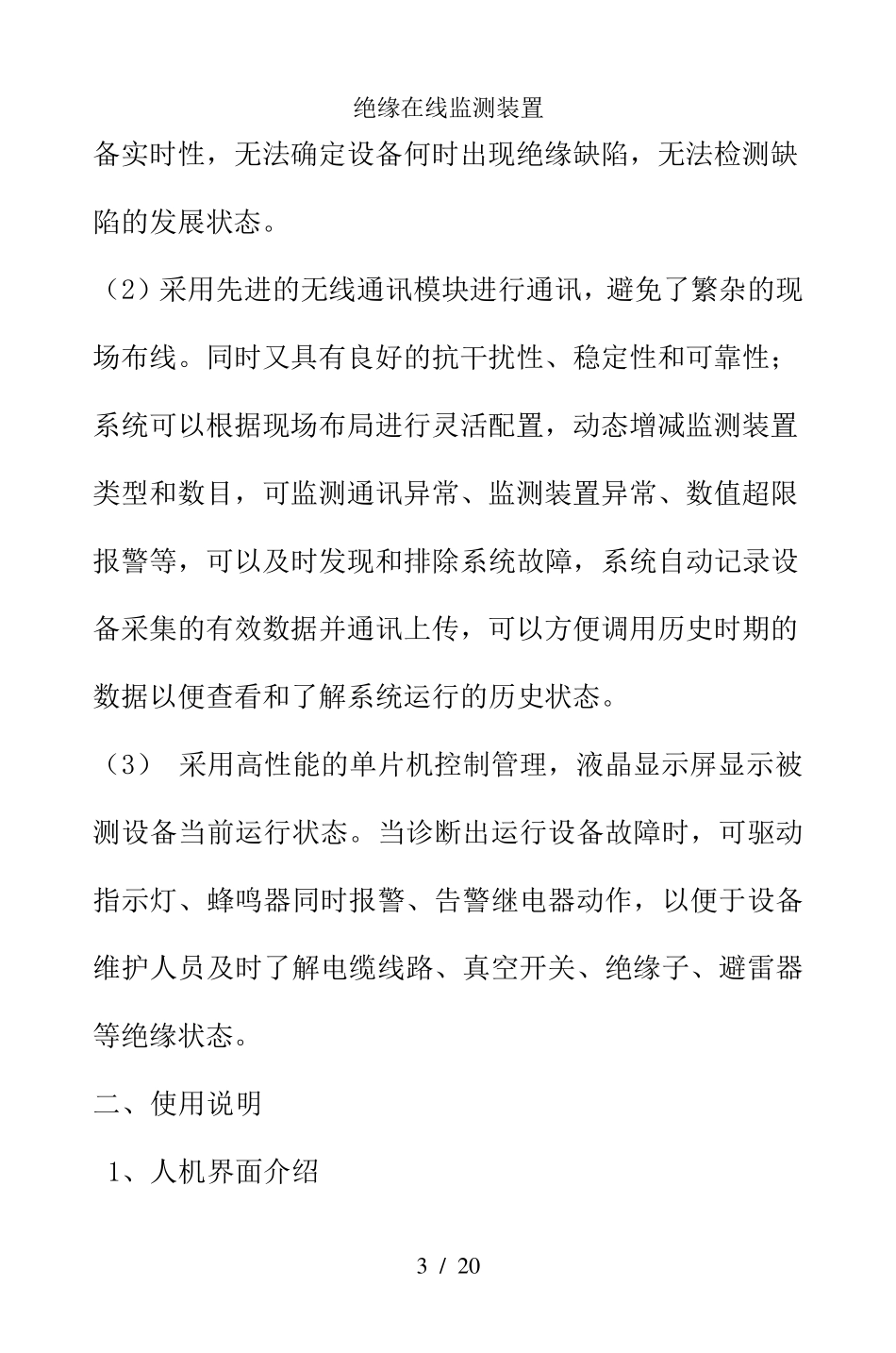

绝缘在线监测装置 1 / 20 YHDZ 系 列电 网 运 行 设 备 绝缘在线监测装置 说 明 书 绝缘在线监测装置 2 / 20 一、产品概述 YHDZ 电网运行设备绝缘在线监测是一种能够在线监测高低压设备的绝缘状态，该装置的使用为诊断比如电缆、真空开关、绝缘子、避雷器等早期缺陷和事故隐患、控制突发性绝缘事故、监测电气设备绝缘性能的好坏提供了有效的信息。 该装置安装方便、操作简单、实时性强、监测信息更加真实准确，广泛应用于0.4kV-35kV 电力系统中。 产品具有如下特点： （1）设备绝缘实时真实：高低压设备在线监测技术不受设备运行情况和时间的限制，可以随时对设备绝缘状态进行实时监测，其检测结果更符合实际情况，更加真实和全面，一旦设备出现缺陷，能及时发现并跟踪进行人为处理；而定期预防性试验只能检测某一时间设备的绝缘状态，不具绝缘在线监测装置 3 / 20 备实时性，无法确定设备何时出现绝缘缺陷，无法检测缺陷的发展状态。 （2）采用先进的无线通讯模块进行通讯，避免了繁杂的现场布线。同时又具有良好的抗干扰性、稳定性和可靠性；系统可以根据现场布局进行灵活配置，动态增减监测装置类型和数目，可监测通讯异常、监测装置异常、数值超限报警等，可以及时发现和排除系统故障，系统自动记录设备采集的有效数据并通讯上传，可以方便调用历史时期的数据以便查看和了解系统运行的历史状态。 （3） 采用高性能的单片机控制管理，液晶显示屏显示被测设备当前运行状态。当诊断出运行设备故障时，可驱动指示灯、蜂鸣器同时报警、告警继电器动作，以便于设备维护人员及时了解电缆线路、真空开关、绝缘子、避雷器等绝缘状态。 二、使用说明 1、人机界面介绍 绝缘在线监测装置 4 / 20 人机界面由液晶显示屏、指示灯、按键三部分组成。 液晶显示屏显示装置运行或用户操作时的相关信息。液晶屏主界面显示被检测设备当前状态、当前时间、产品名称。当PT 二次侧三相电压未接入检测装置时，主界面显示“当前状态：停运”；三相电压正常接入检测装置且泄露电流不超过报警阈值时及当装置未检测到被监测对象出现故障时，主界面显示“当前状态：正常”；三相电压正常接入检测装置且泄漏电流超过报警阈值或三相电压出现异常（如单项接地或某项失电）、或监测到真空开关异常时，主界面显示：“当前状态：故障”。 人机界面左侧位置4 个指示灯，从上到下依次为：电缆故障指示灯、绝缘子故障指示灯、避雷器故障指...
