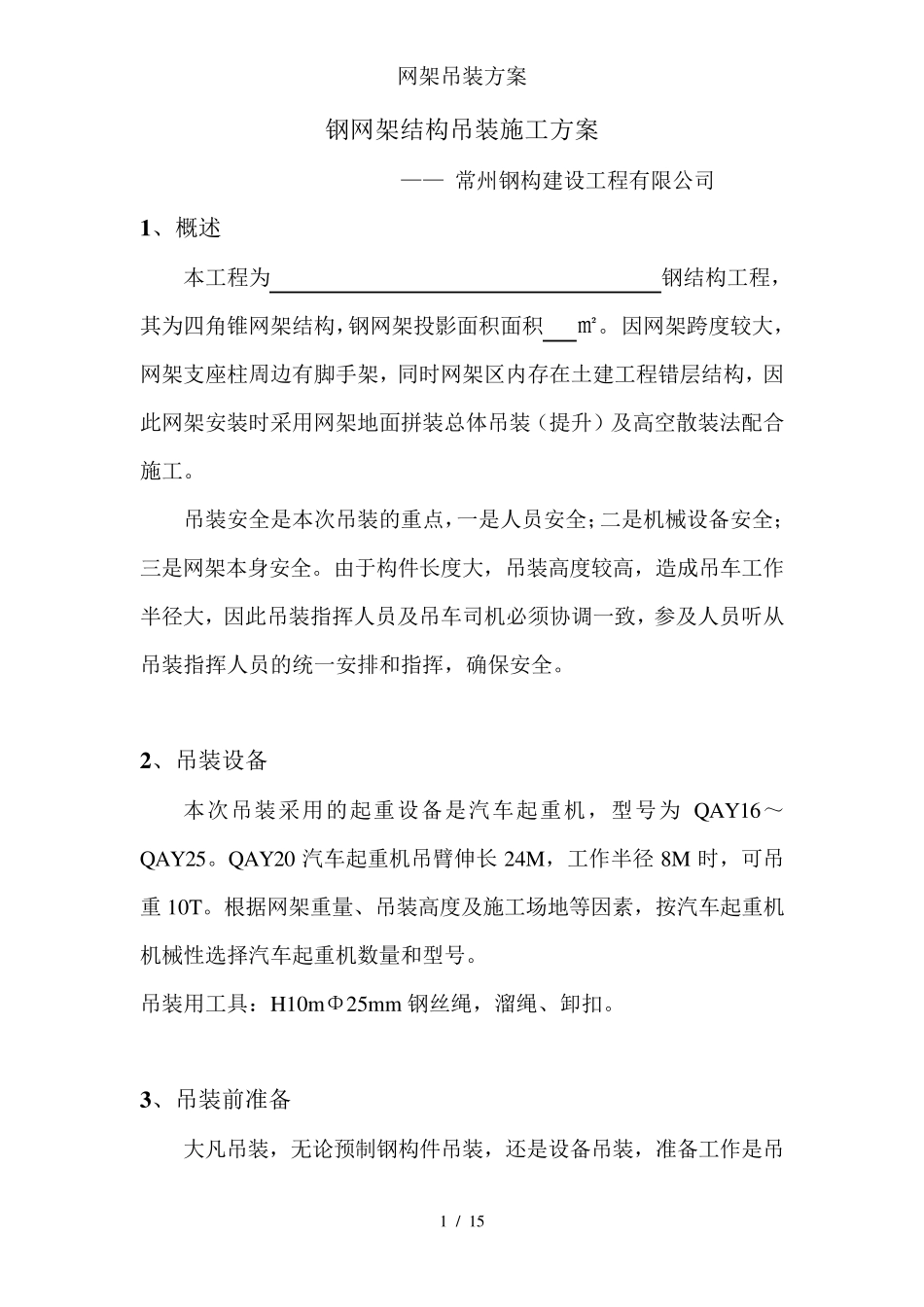

网架吊装方案 1 / 15 钢网架结构吊装施工方案 —— 常州钢构建设工程有限公司 1、概述 本工程为 钢结构工程，其为四角锥网架结构，钢网架投影面积面积 ㎡。 因网架跨度较大，网架支座柱周边有脚手架，同时网架区内存在土建工程错层结构，因此网架安装时采用网架地面拼装总体吊装（提升）及高空散装法配合施工。 吊装安全是本次吊装的重点，一是人员安全；二是机械设备安全；三是网架本身安全。由于构件长度大，吊装高度较高，造成吊车工作半径大，因此吊装指挥人员及吊车司机必须协调一致，参及人员听从吊装指挥人员的统一安排和指挥，确保安全。 2、吊装设备 本次吊装采用的起重设备是汽车起重机，型号为QAY16～QAY25。QAY20 汽车起重机吊臂伸长24M，工作半径8M 时，可吊重10T。根据网架重量、吊装高度及施工场地等因素，按汽车起重机机械性选择汽车起重机数量和型号。 吊装用工具：H10mΦ25mm 钢丝绳，溜绳、卸扣。 3、吊装前准备 大凡吊装，无论预制钢构件吊装，还是设备吊装，准备工作是吊网架吊装方案 2 / 15 装的一项十分主要而且必不可少的工作，一般来讲，准备工作做充分、全面，考虑到起吊后可能出现的所有问题，那么吊装工作就会顺利安全，因此我们得十分重视这次吊装前的准备工作。 1、起重机要进行充分的保养，并且应具有技术质量监督局颁发的特种设备准用证。 2、吊装钢丝绳、卸扣必须具有质量合格证。 3、吊耳必须有材质合格证，吊耳和加固的焊接应可靠，并通过联合检查。 4、人员安排必须合理充足，被安排的人员必须尽守其责。 4、 材料、机具、作业条件 4．1、材料 4.1.1 钢网架安装的钢材及连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。 4.1.2 钢网架安装用的空心焊接球、加肋焊接球、螺栓球。半成品小拼单元、杆件，以及橡胶支座等半成品，应符合设计要求及相应的国家标准的规定。 4.2 主要机具： 电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪，磁粉探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。 网架吊装方案 3 / 15 4.3 作业条件： 4.3.1 安装前应对网架支座轴线及标高进行验线检查。网架轴线、标高位置必须符合设计要求和有关标准的规定。 4.3.2 安装前应对柱顶混凝土强度进行检查，柱顶混凝土强度必须符合设计要求和国家现行有关标准...
