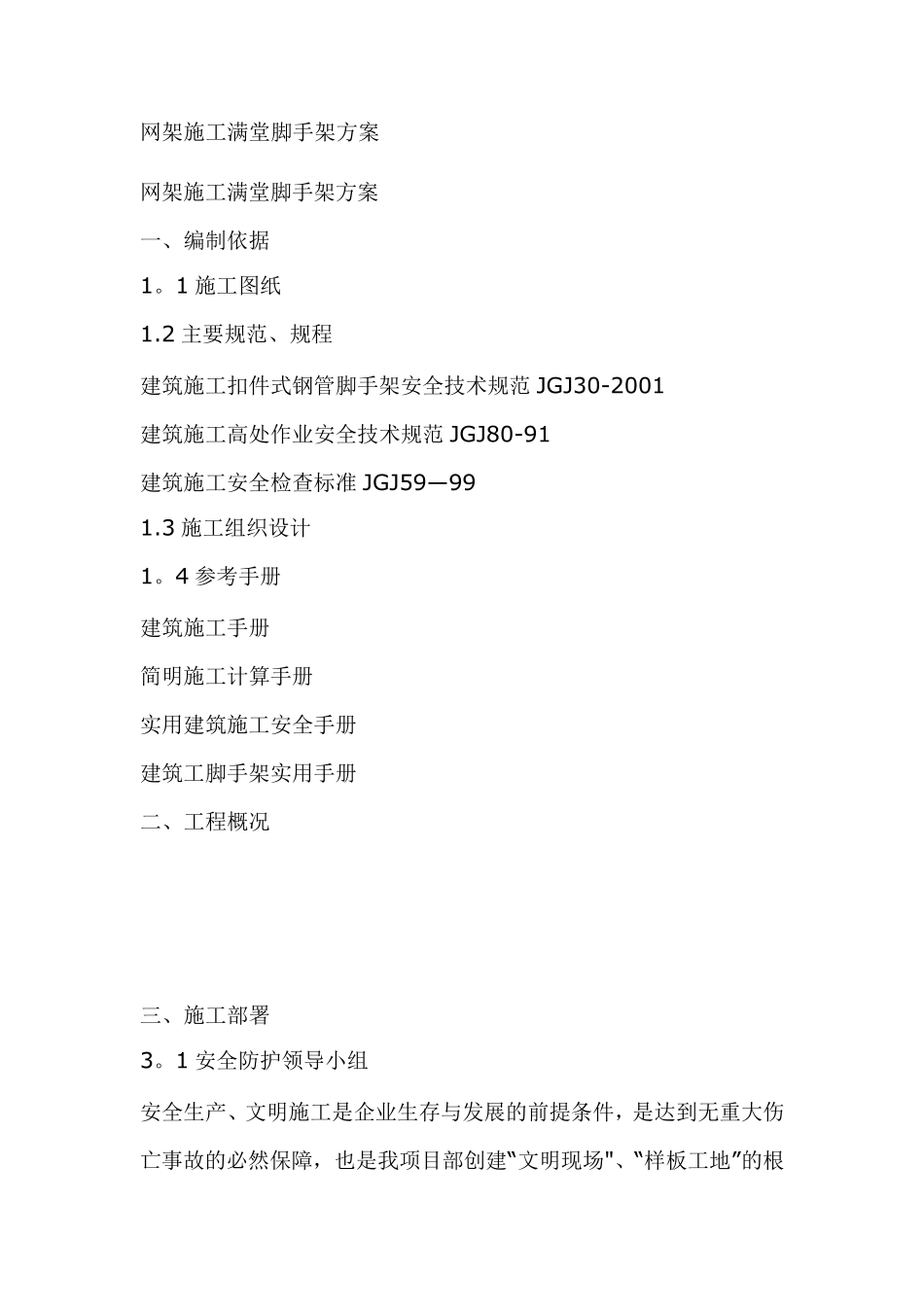

网架施工满堂脚手架方案 网架施工满堂脚手架方案 一、编制依据 1。1 施工图纸 1.2 主要规范、规程 建筑施工扣件式钢管脚手架安全技术规范JGJ30-2001 建筑施工高处作业安全技术规范JGJ80-91 建筑施工安全检查标准JGJ59—99 1.3 施工组织设计 1。4 参考手册 建筑施工手册 简明施工计算手册 实用建筑施工安全手册 建筑工脚手架实用手册 二、工程概况 三、施工部署 3。1 安全防护领导小组 安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场"、“样板工地” 的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下: 组 长：×××（项目经理）——负责协调工作 副组长：×××（技术负责人）—-技术总部署 组 员：×××（技术员）——方案编制、技术交底 ×××（施工员）—-现场施工协调 ×××（安全员）-—现场施工指挥、安全检查 ×××（急救员）——现场应急救援护理 3.2 设计总体思路 结合本工程结构形式、实际施工特点，在1—6 轴至1-8 轴之间，自4。3 米标高处起搭设落地式扣件式满堂钢管脚手架作为钢网架结构安装的支撑胎架（具体位置见图1 所示），搭设高度以低于网架下弦球25cm 为宜（具体搭设高度见图2 所示)。根据设计单位提供的4。3 米标高处顶板承载极限值（活荷载4kN/m2）要进行顶板承载验算，若不满足要求，则须在其下下1～2 层的相应部位设钢管脚手架进行加固支撑。 图1 脚手架搭设位置图 图2 脚手架搭设高度平面标示图 3。2。1 满堂脚手架构造选择 横向间距或排距（m）：1.20；纵距（m)：1.50；步距（m）：1。80; 立杆上端伸出至模板支撑点长度(m）：0。10;模板支架搭设高度(m):20.00； 采用的钢管（mm）:Φ48×3.5 ； 扣件连接方式:单扣件，考虑扣件的保养情况,扣件抗滑承载力系数:0。80； 3。2。2 荷载 永久荷载 脚手板自重标准值(kN/m2)：0.350；栏杆挡脚板自重标准值(kN/m）：0.140; 安全设施与安全网（kN/m2）：0。005；脚手板铺设层数：1； 脚手板类别：木脚手板；栏杆挡板类别：栏杆、竹夹板挡板； 每米脚手架钢管自重标准值（kN/m2)：0。038； 活荷载 施工均布活荷载 3KN/m2 荷载组合 N=1。2 恒荷+1.4 活载 立杆的截面特性 截面积A=489mm2；回转半径i=15。8mm 四、搭设前的施工准备 4.1 基础 施工做法：将建筑物外围清理干净，采用...
